T&D - Pylones

Lien vers l'album: lien

cliquer sur les photos pour les agrandir

Pylônes au Cambodge

Carte du réseau de transport Cambodgien: ouvrages 115KV et 230KV seulement, petit réseau

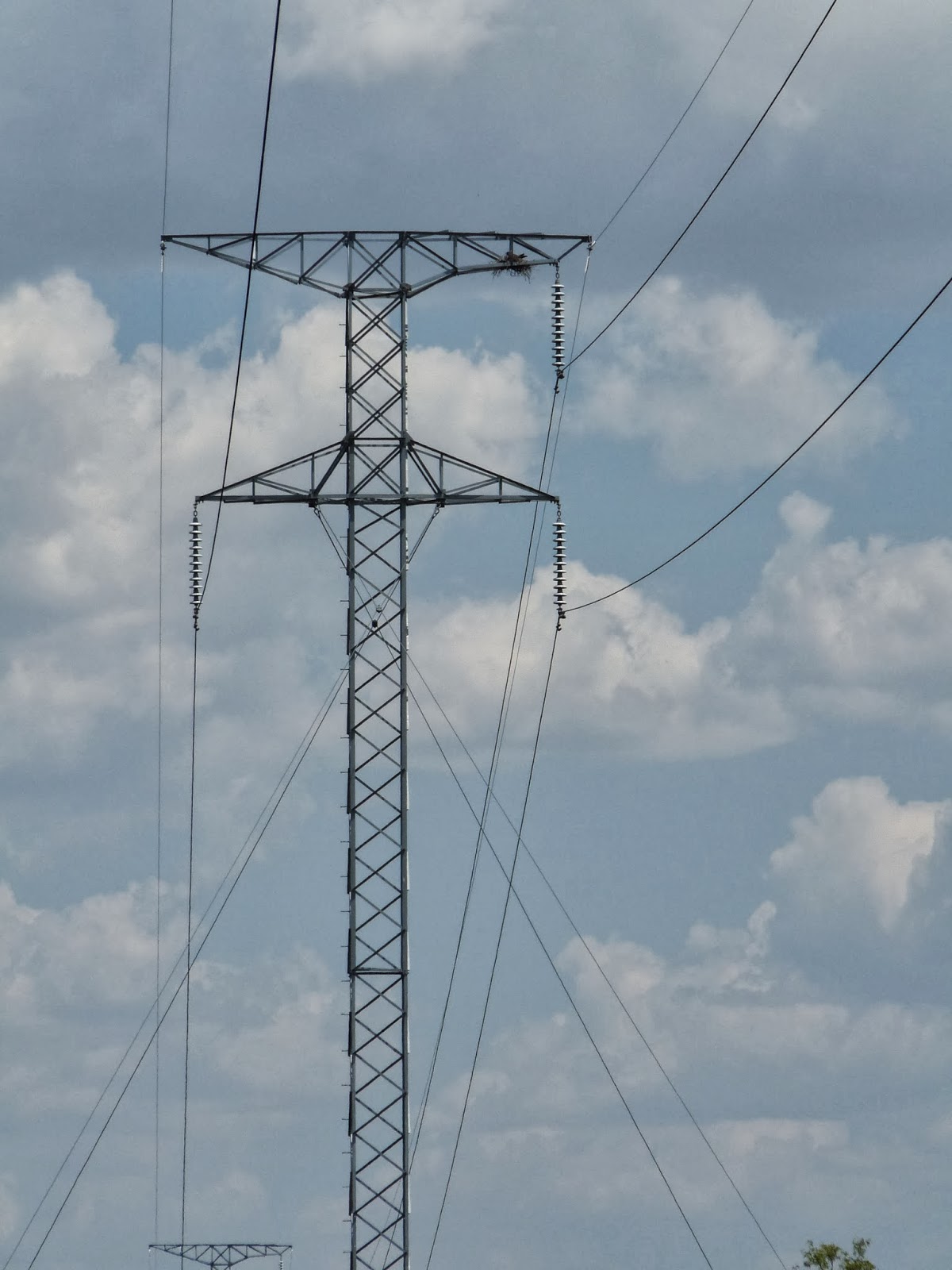

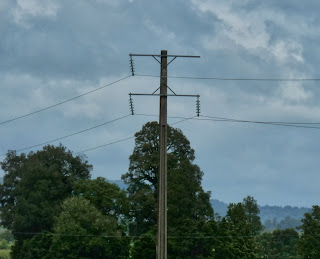

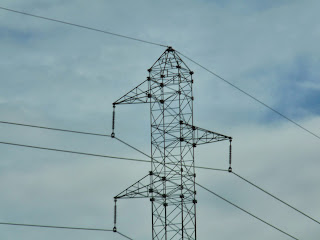

Pylones 115KV

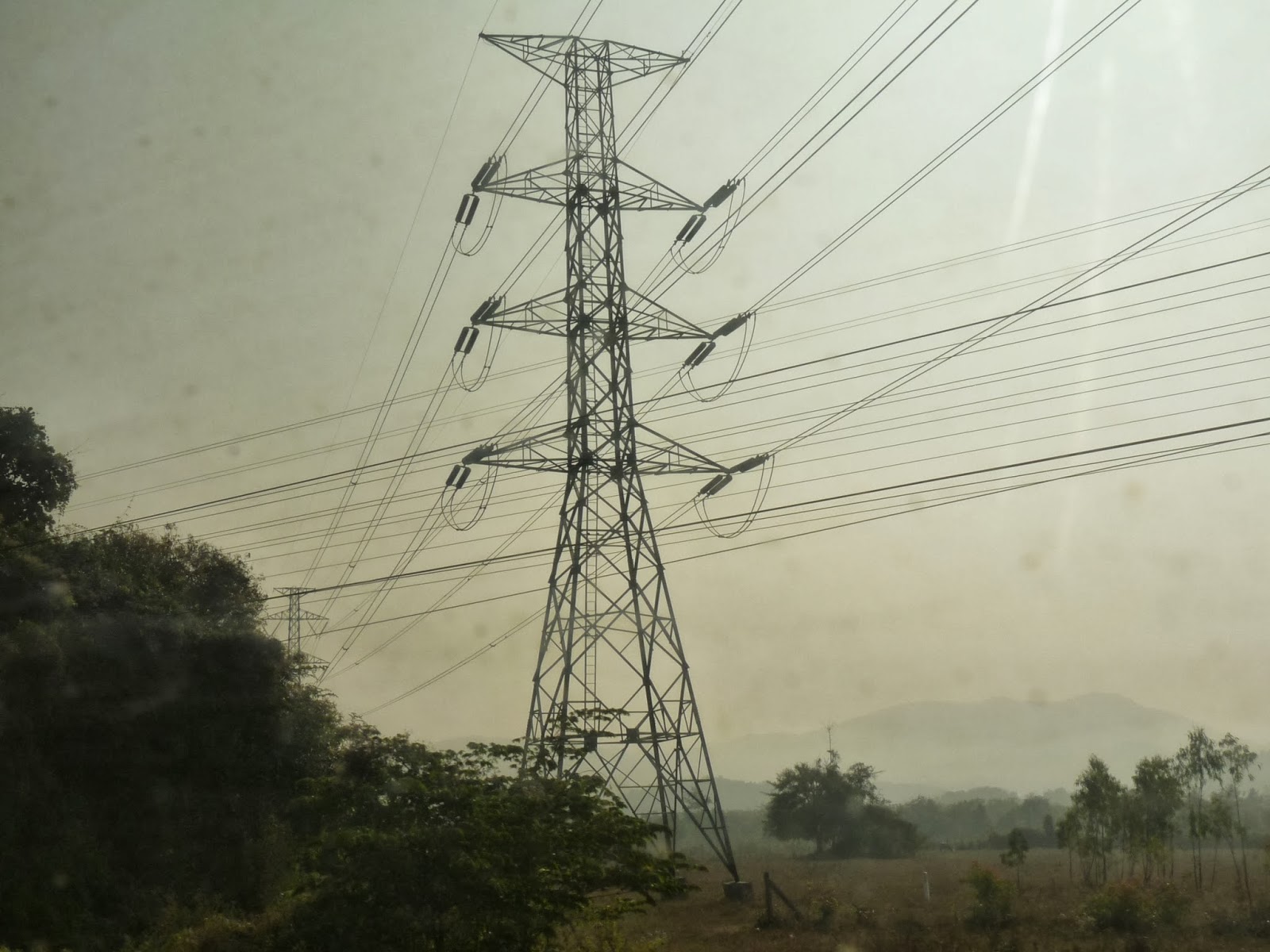

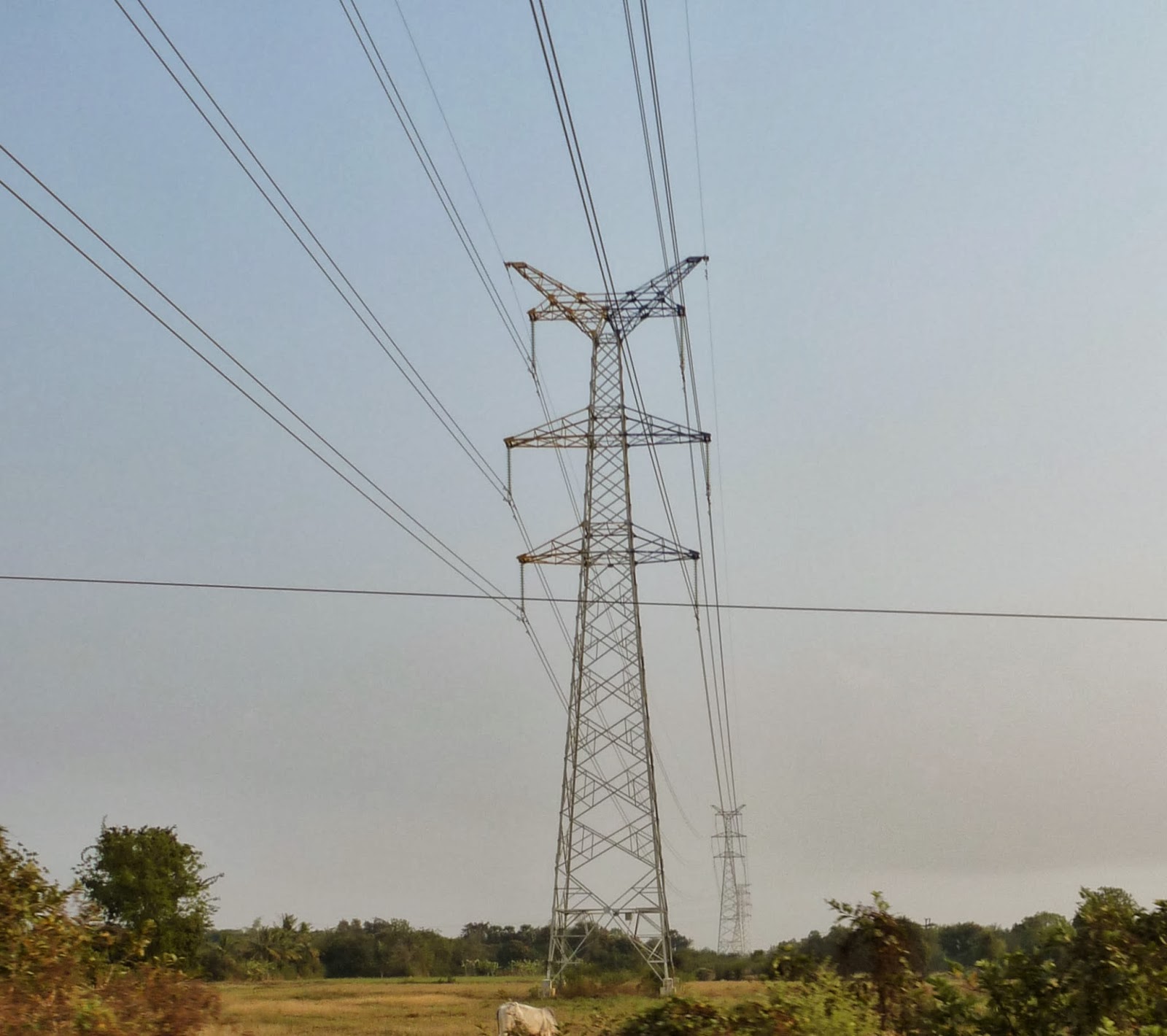

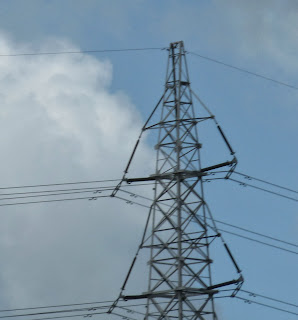

Pylones 230KV
Tête peinte bleu et jaune (?), faisceau double, double terne

***************************************************************************

Pylônes au Vietnam:

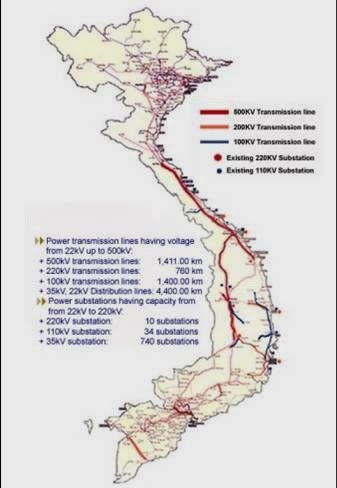

Carte du réseau de transport Vietnamien: ouvrages 100KV, 200KV et 500KV

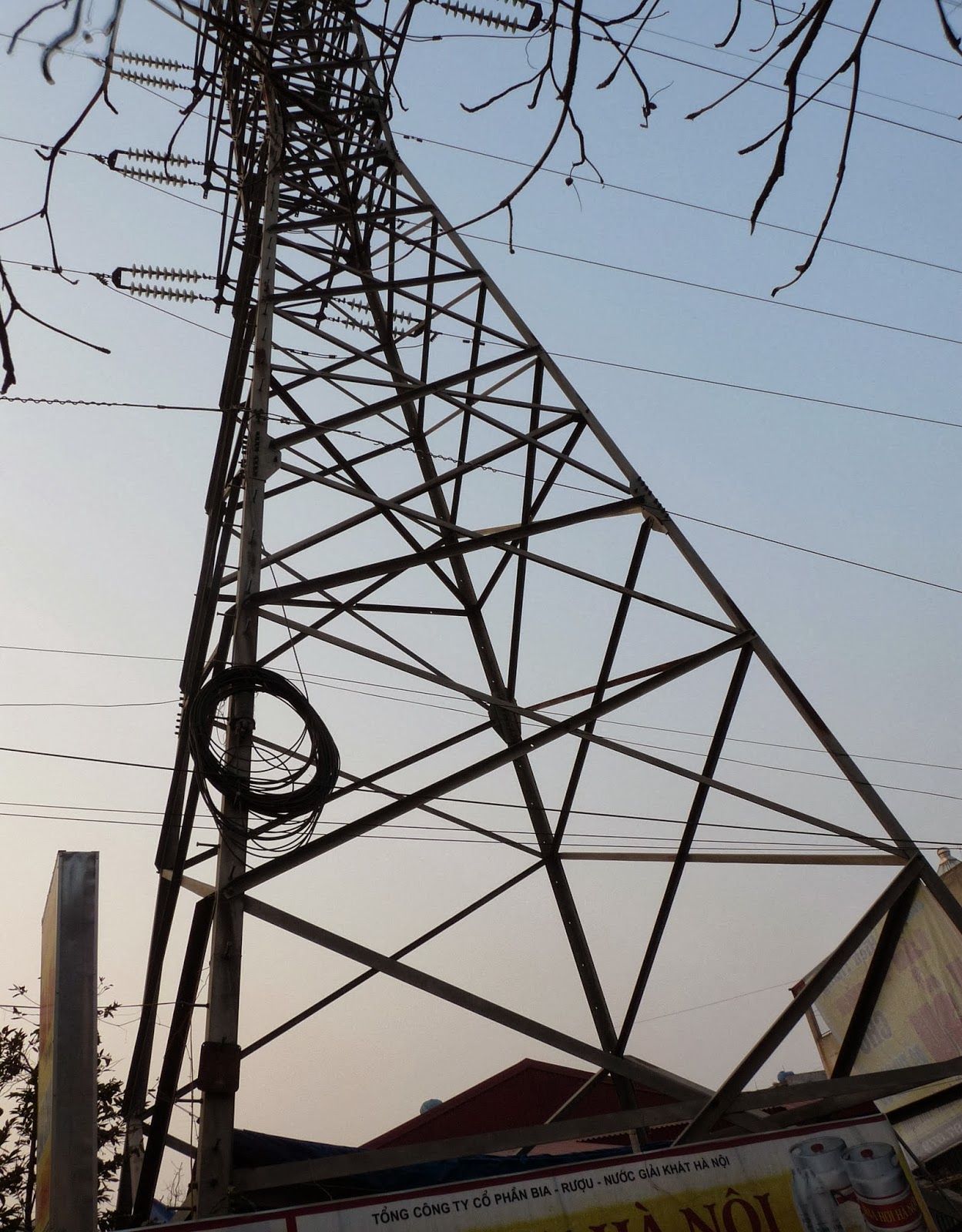

 Ouvrages 100KV

 présence de Fibre optique sur de nombreux ouvrages (OPGW - CO)

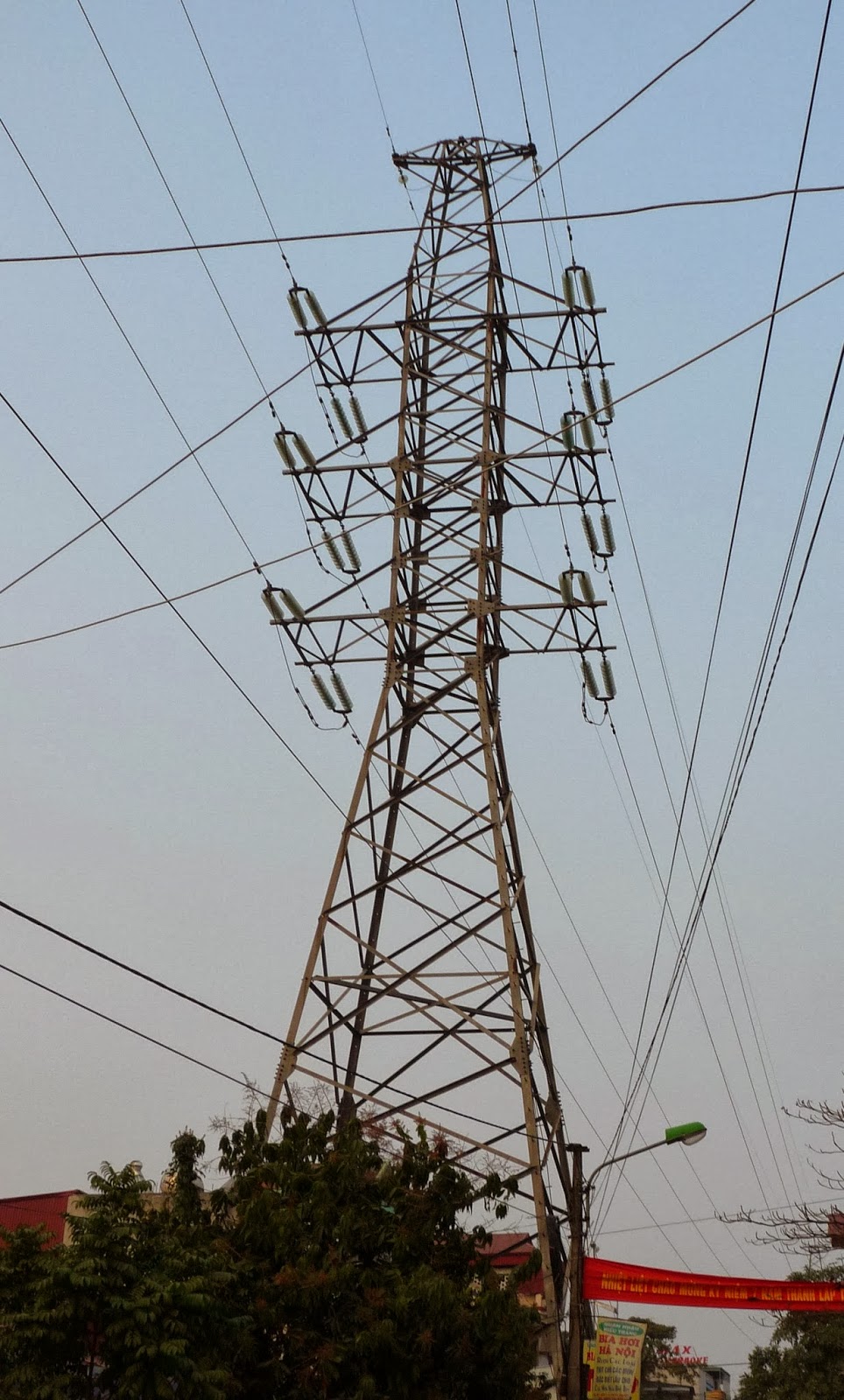

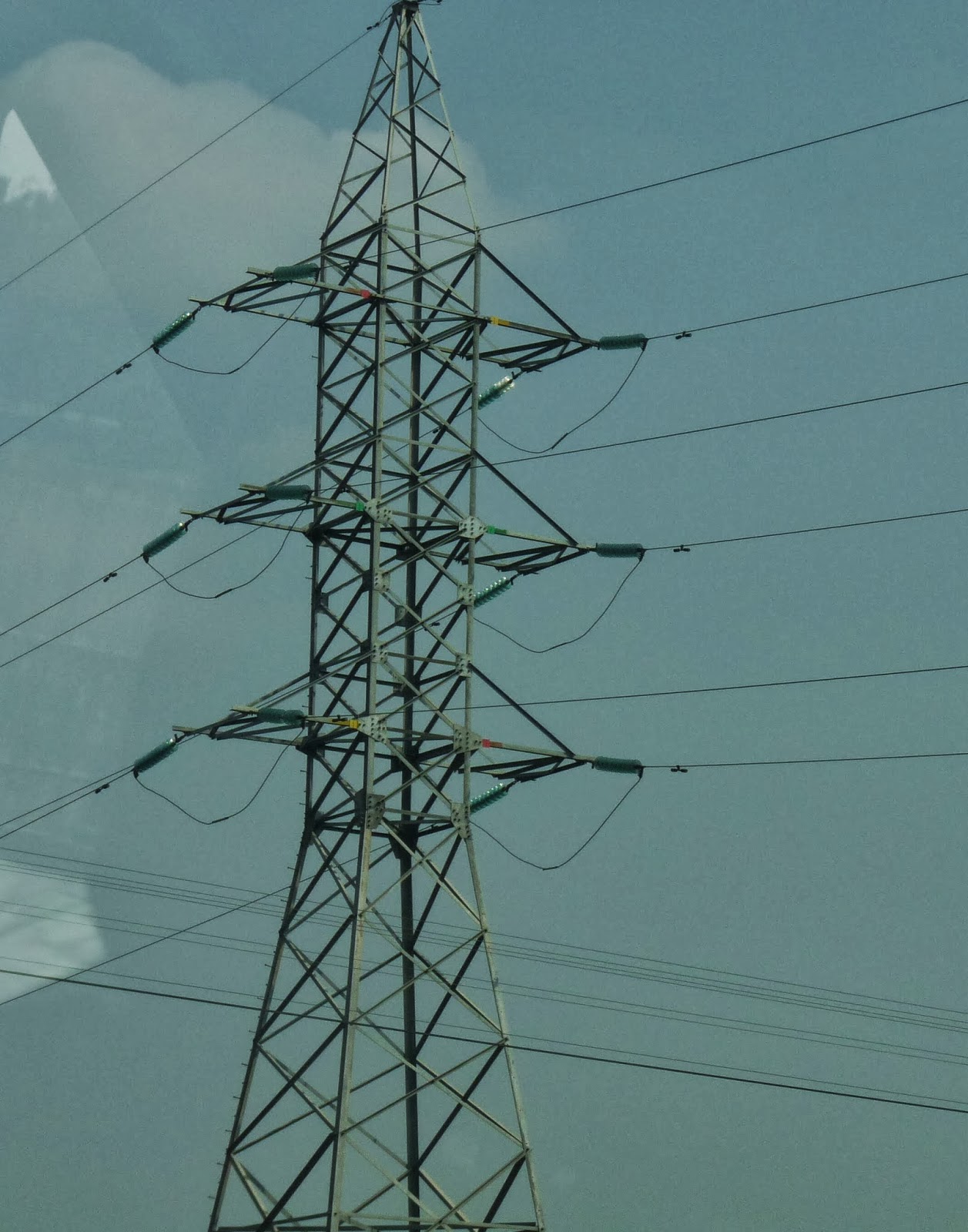

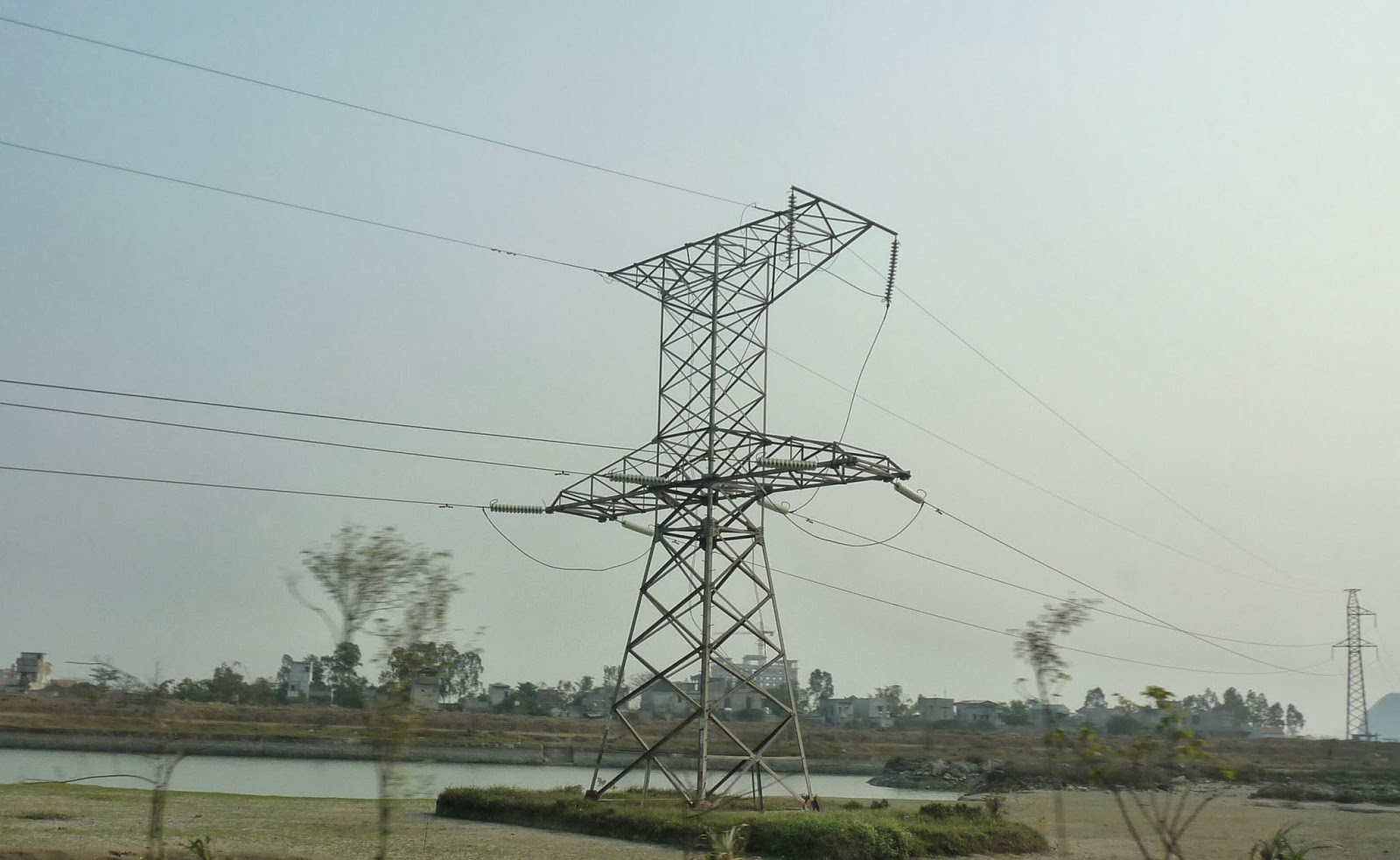

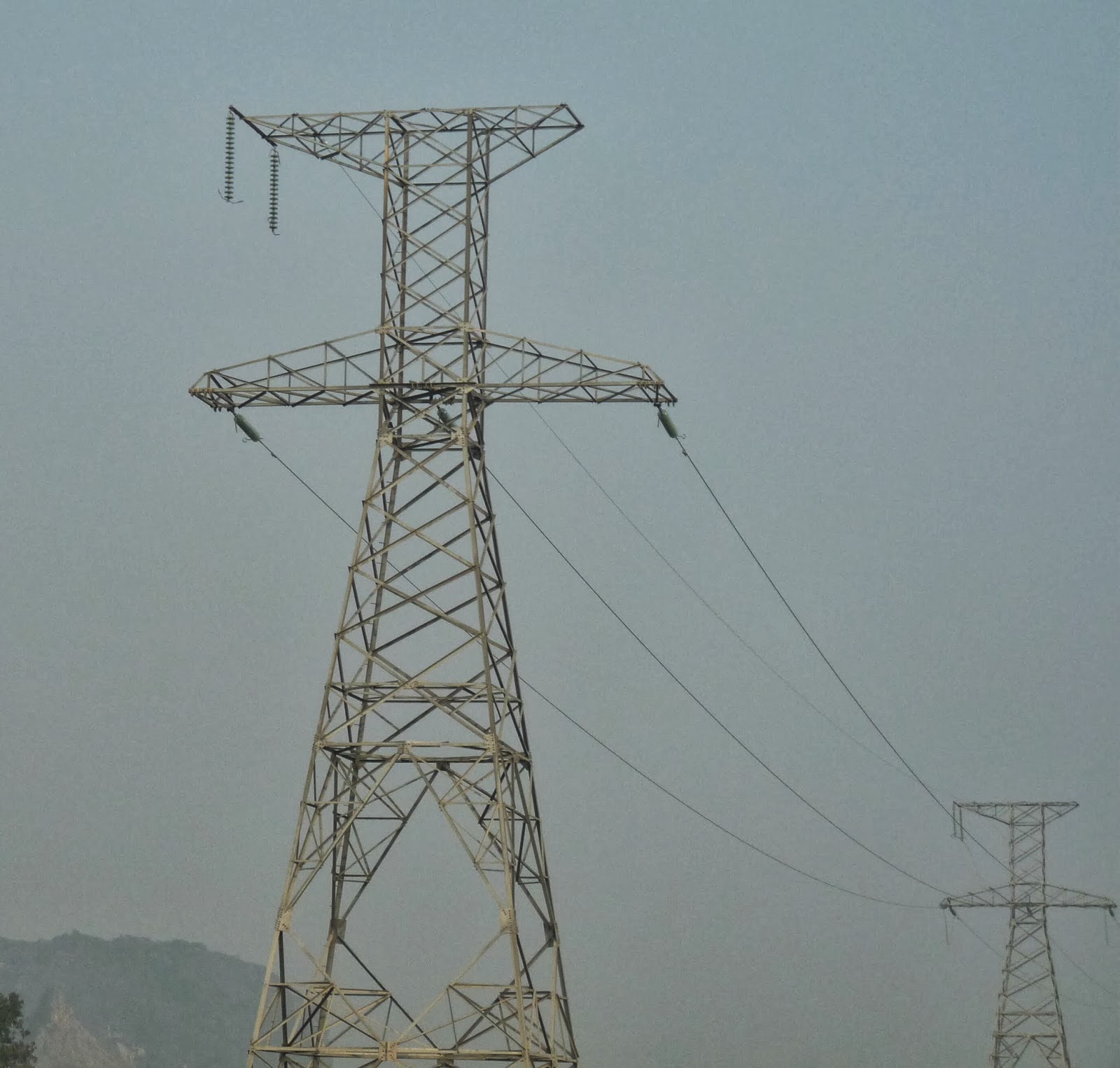

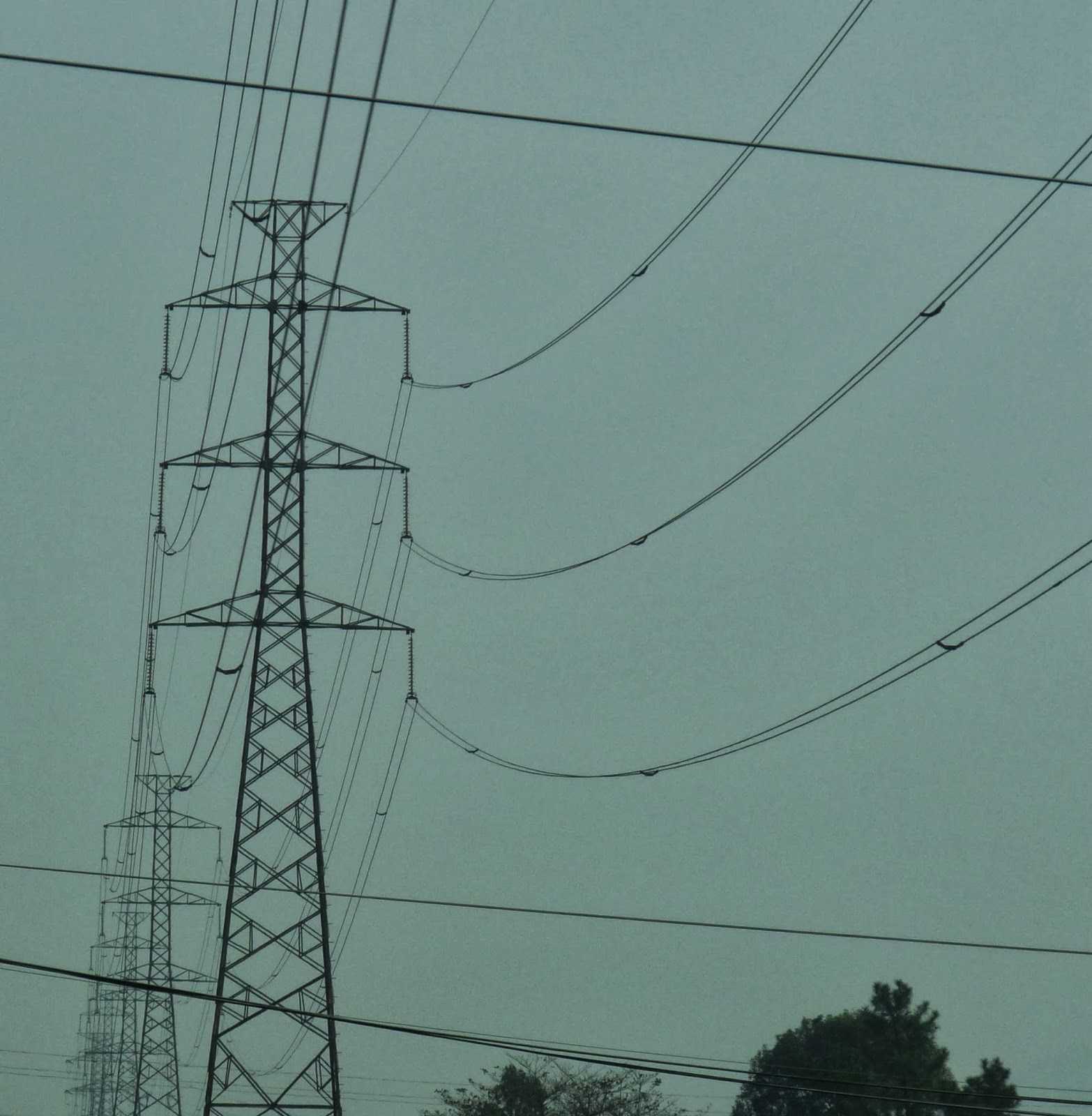

Ouvrages 200KV

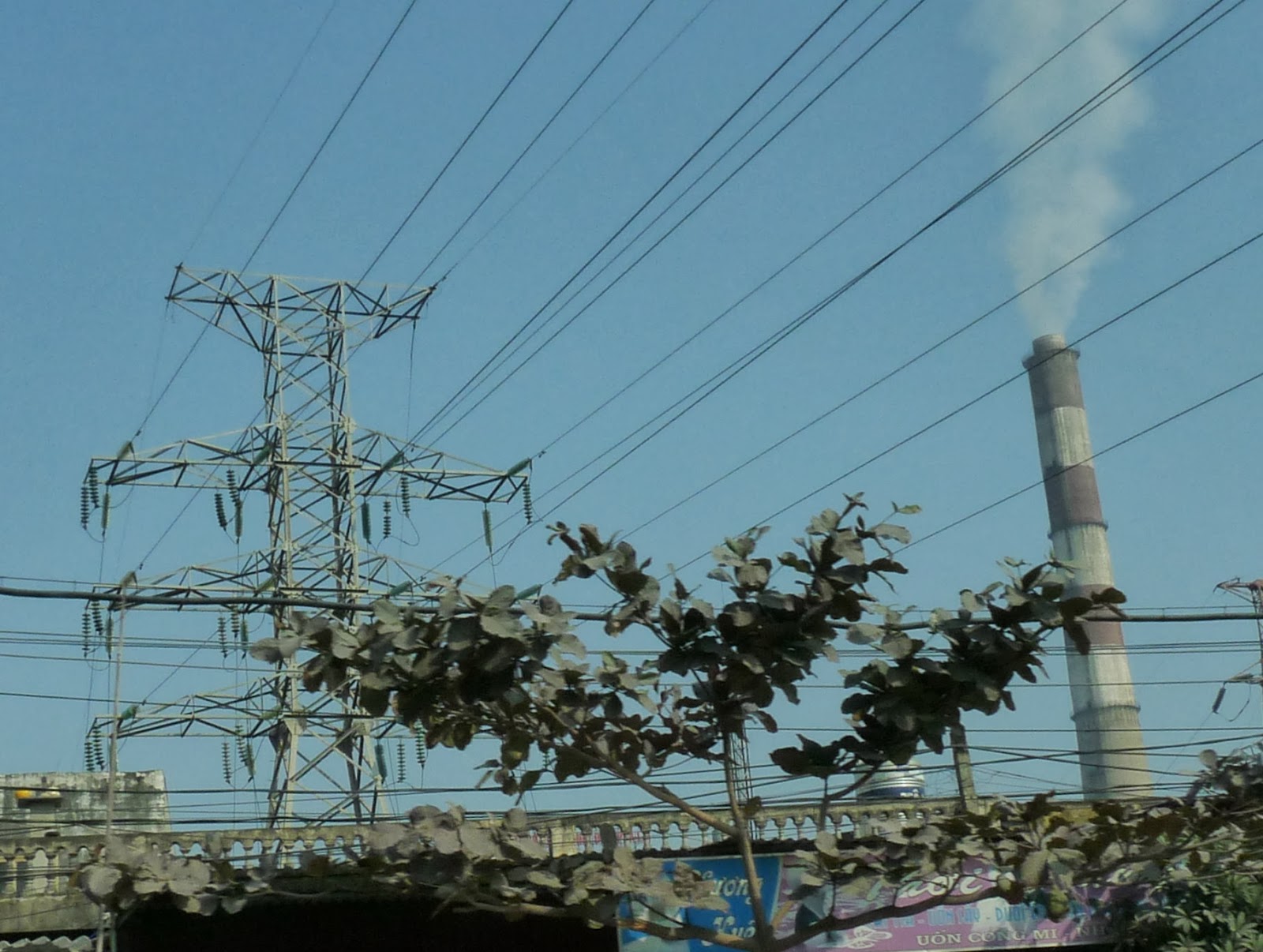

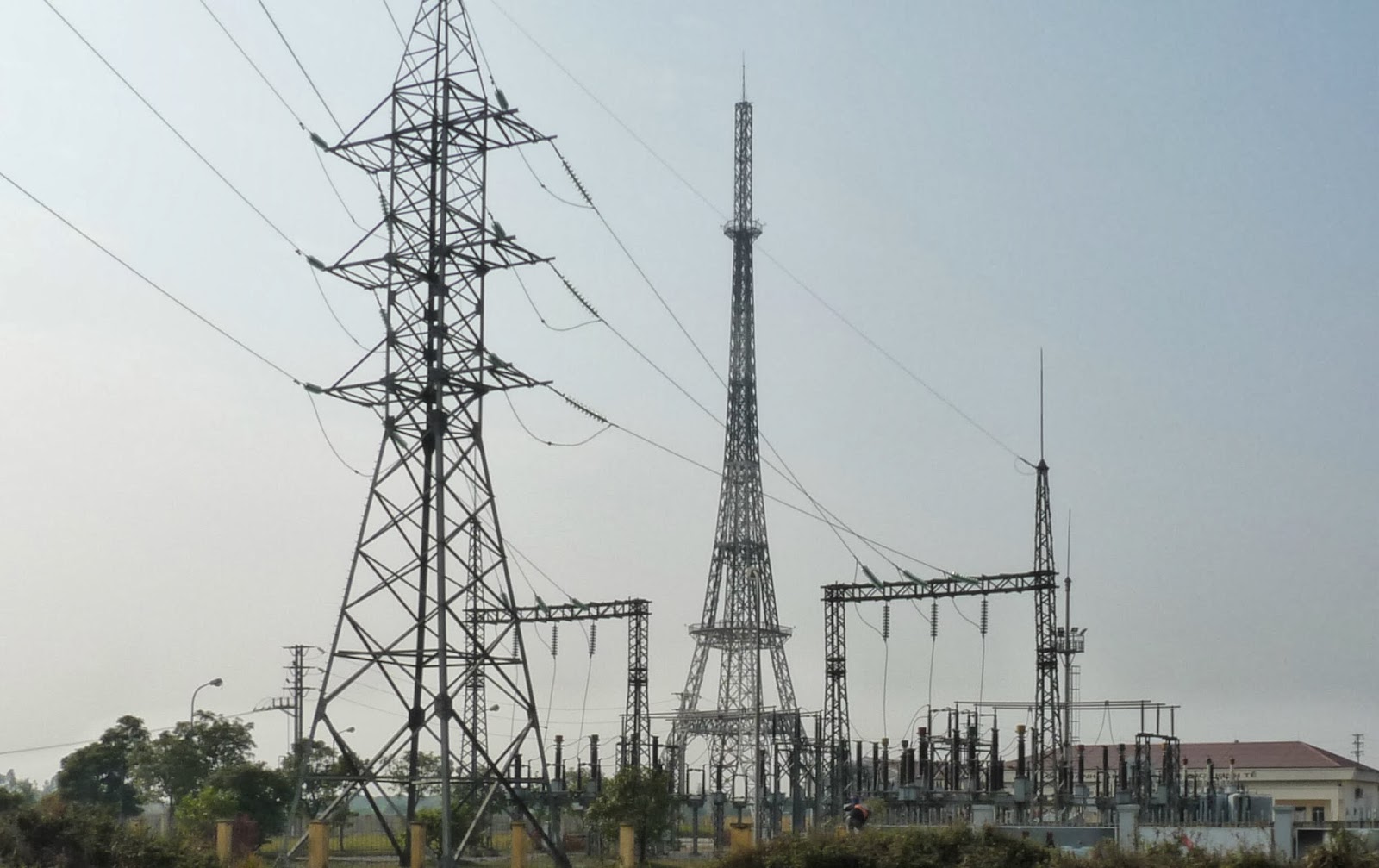

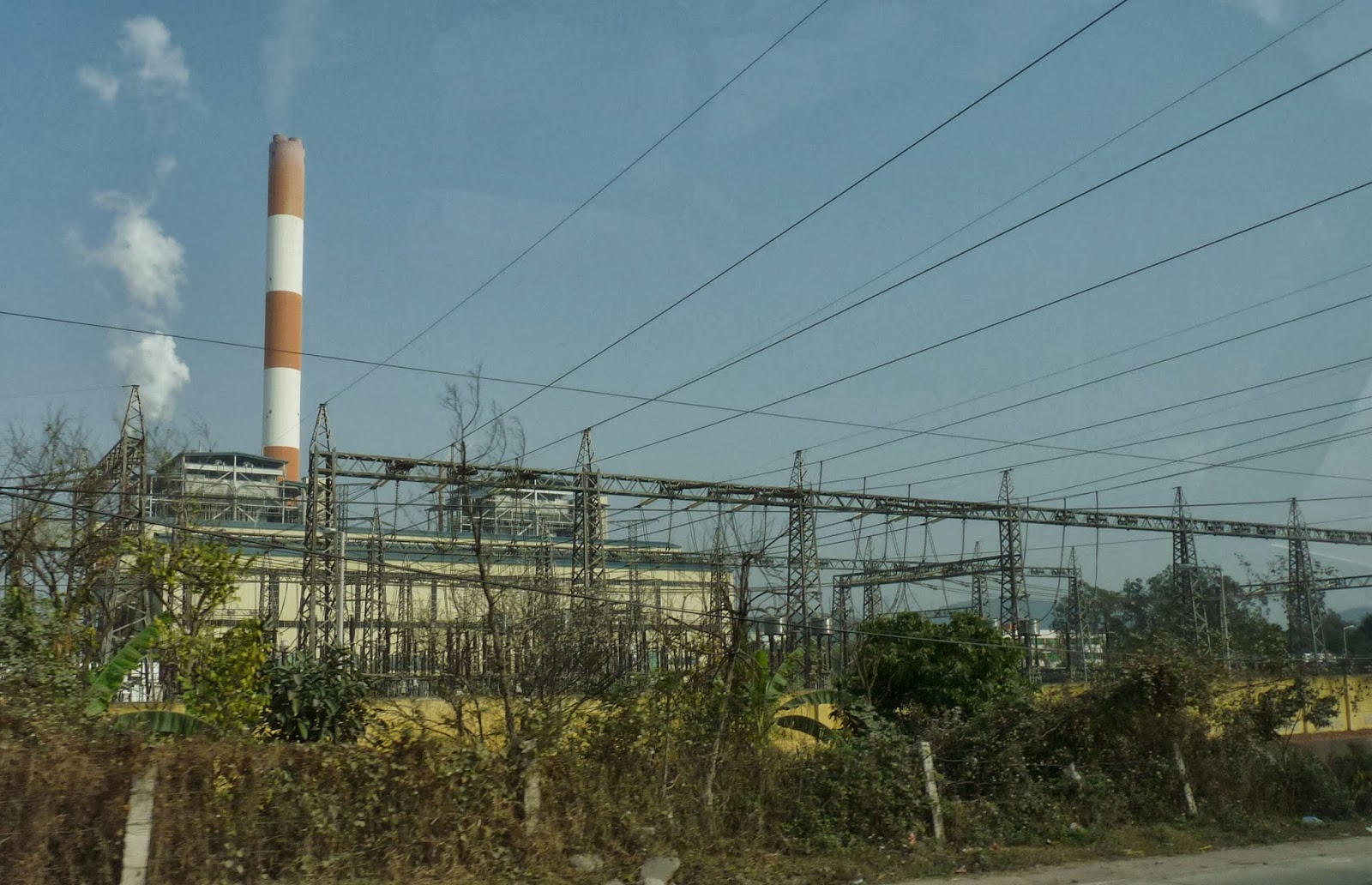

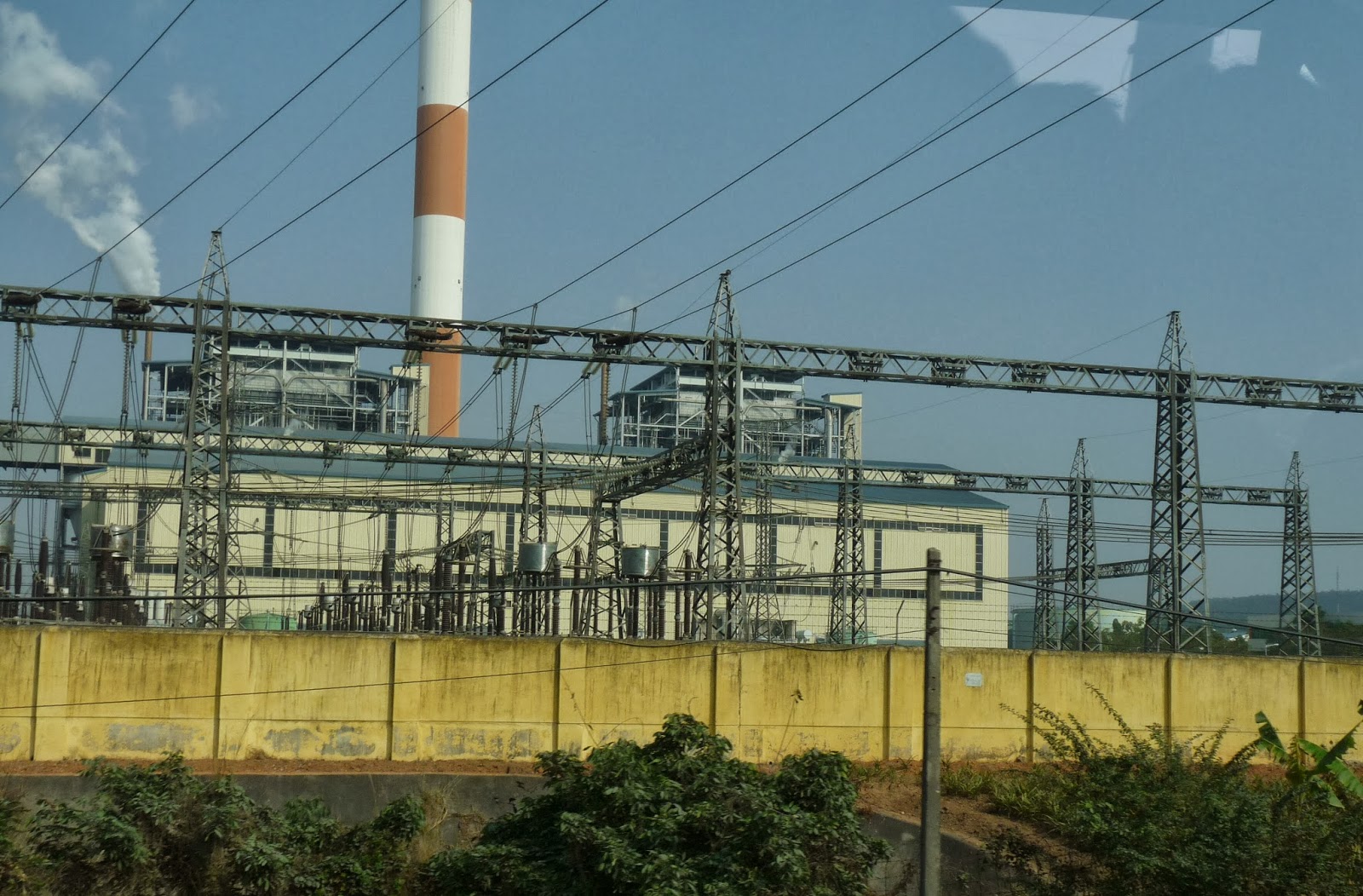

 Poste 200KV avec centrale de production charbon

Construction d'une ligne 200KV - ancrage (une portée manquante, aucun haubanage)



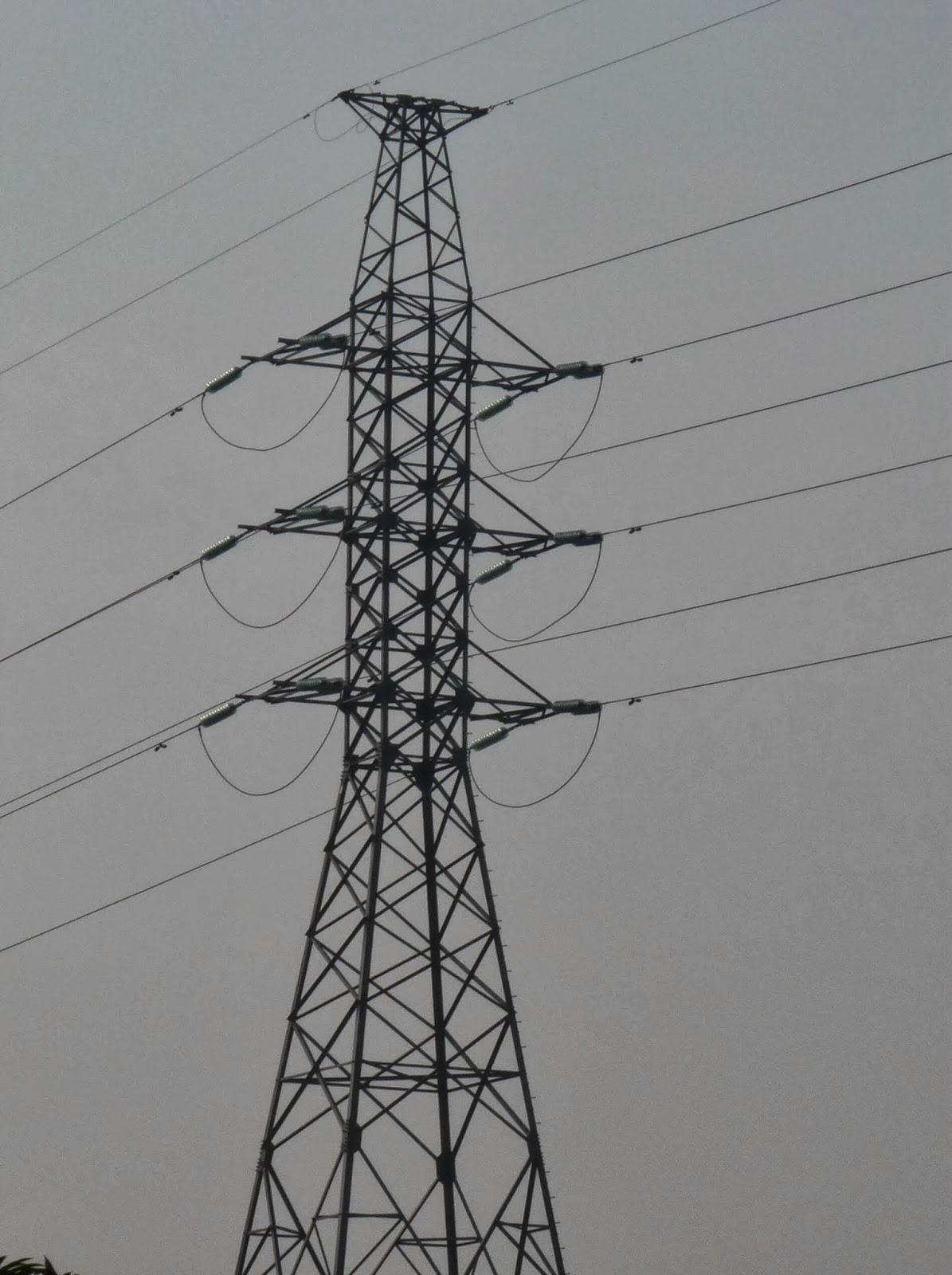

 Ancrage 200KV, passage du pont de continuité de la phase centrale sur la console du CDG avec 2 chaines de rétentions

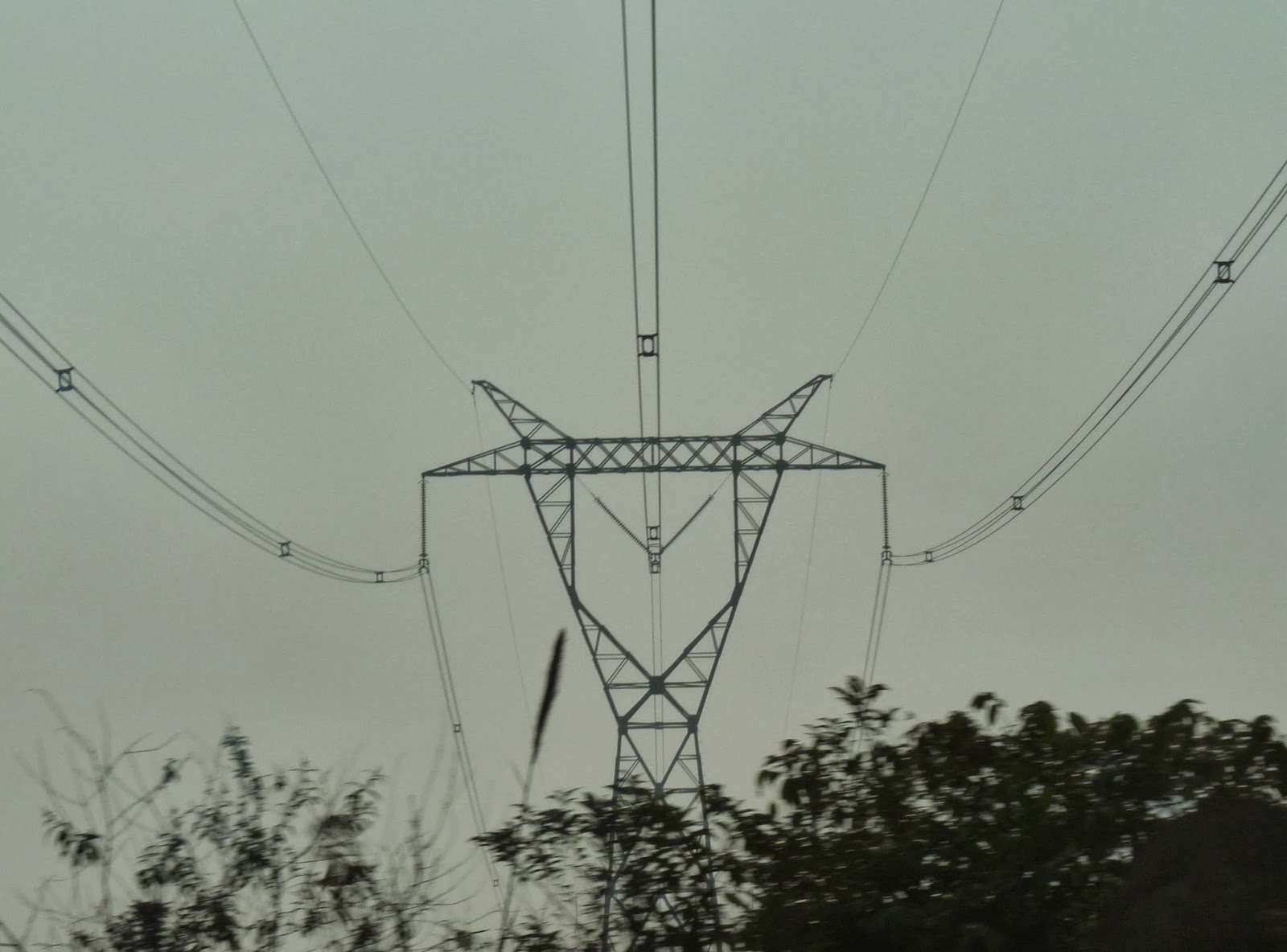

Ouvrages 500KV

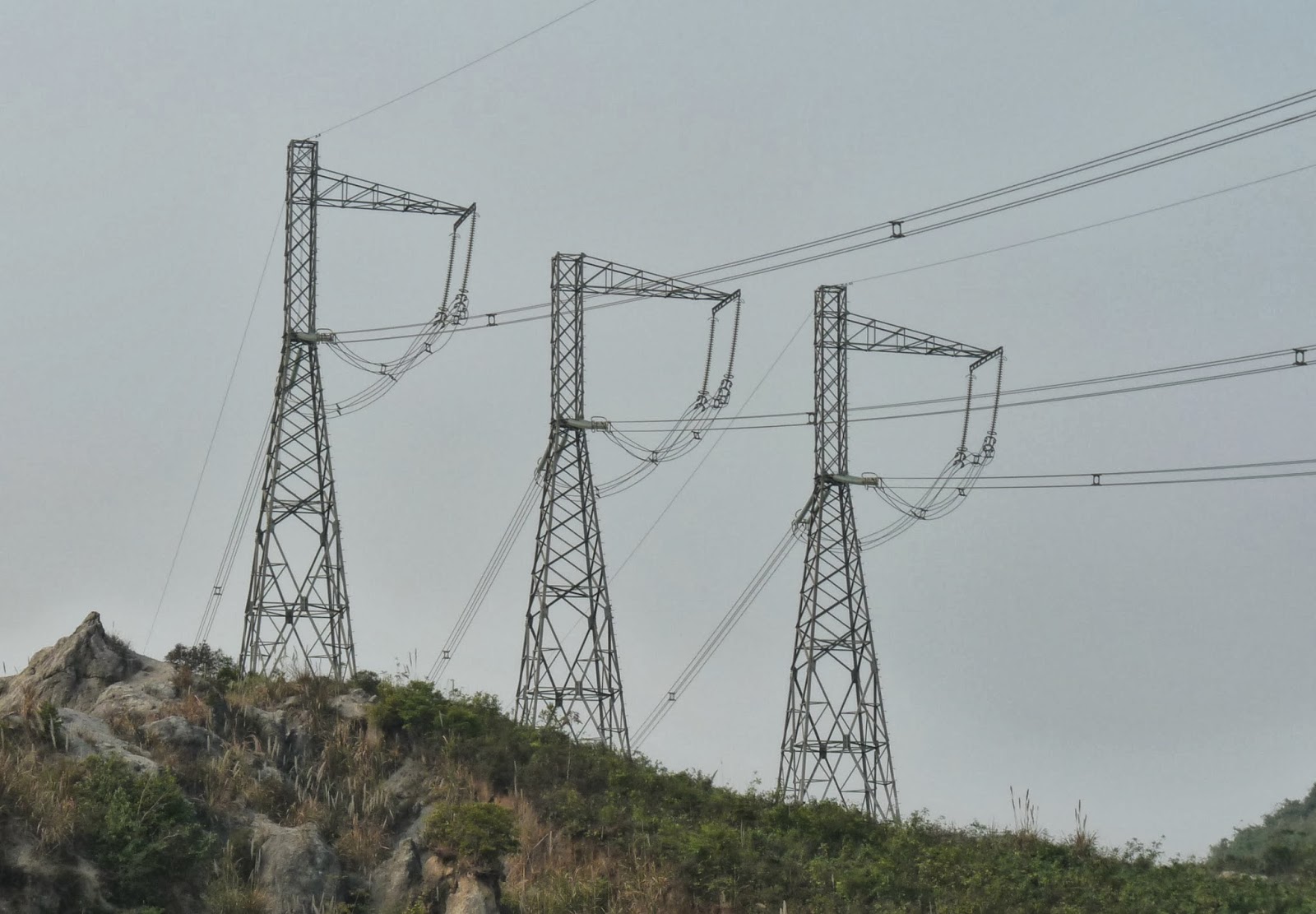

 ancrages 500KV monophase

*****************************************************************

Pylônes en Thaïlande:

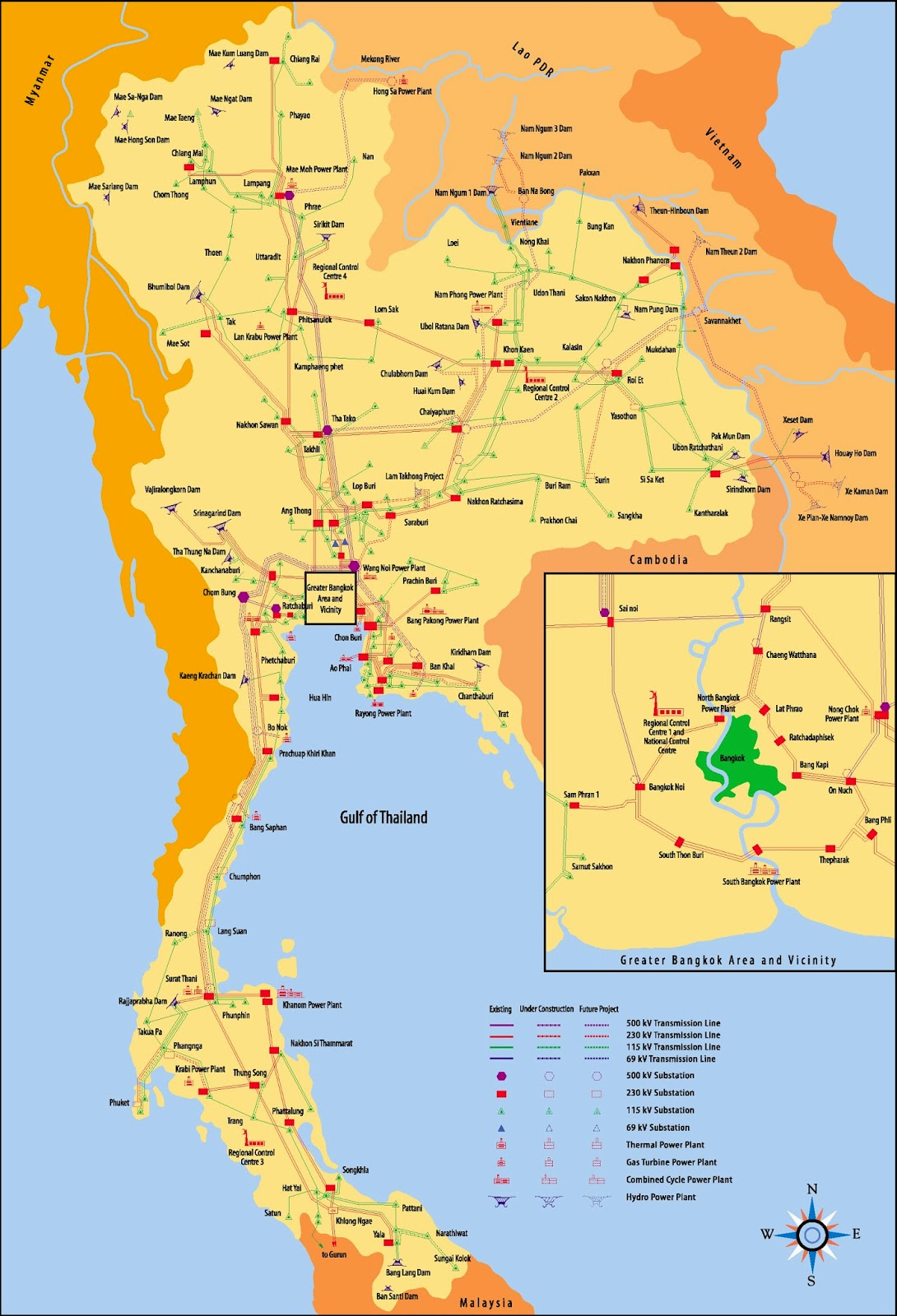

Carte du réseau de transport Thailandais: ouvrages 69KV, 115KV, 230KV et 500KV

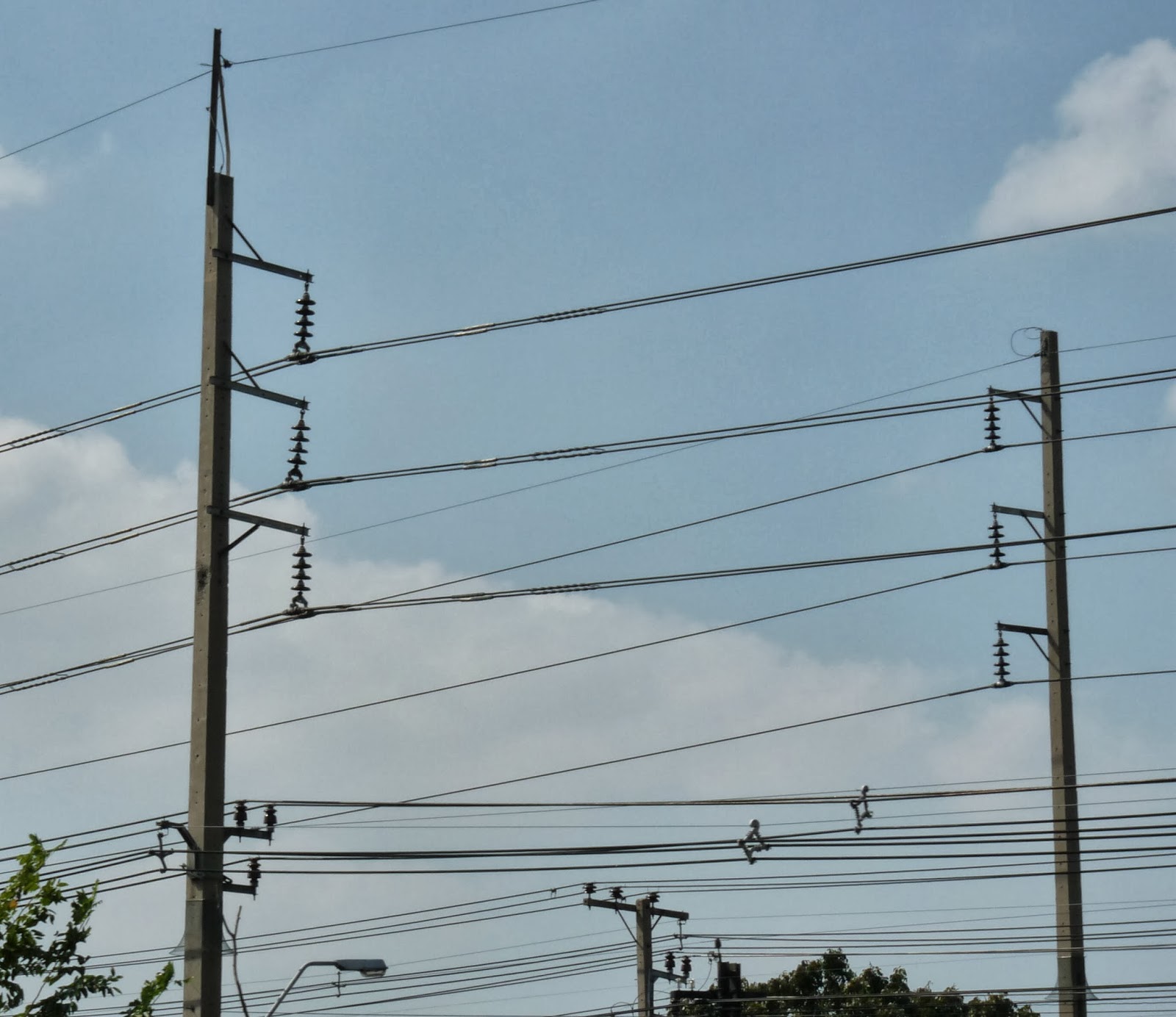

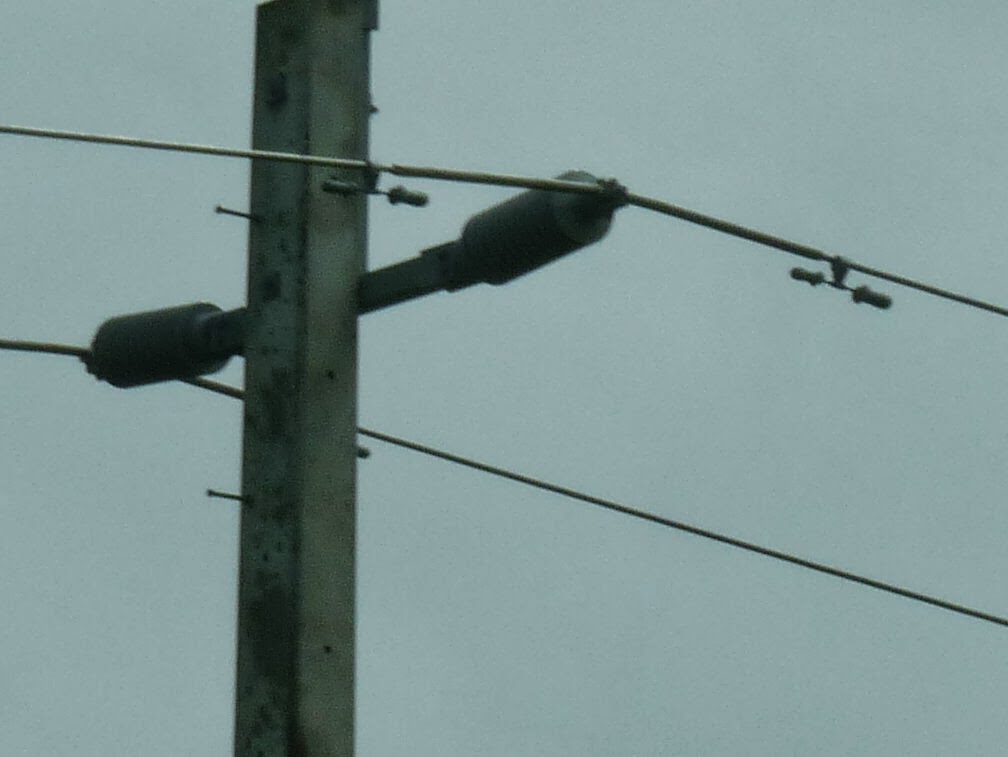

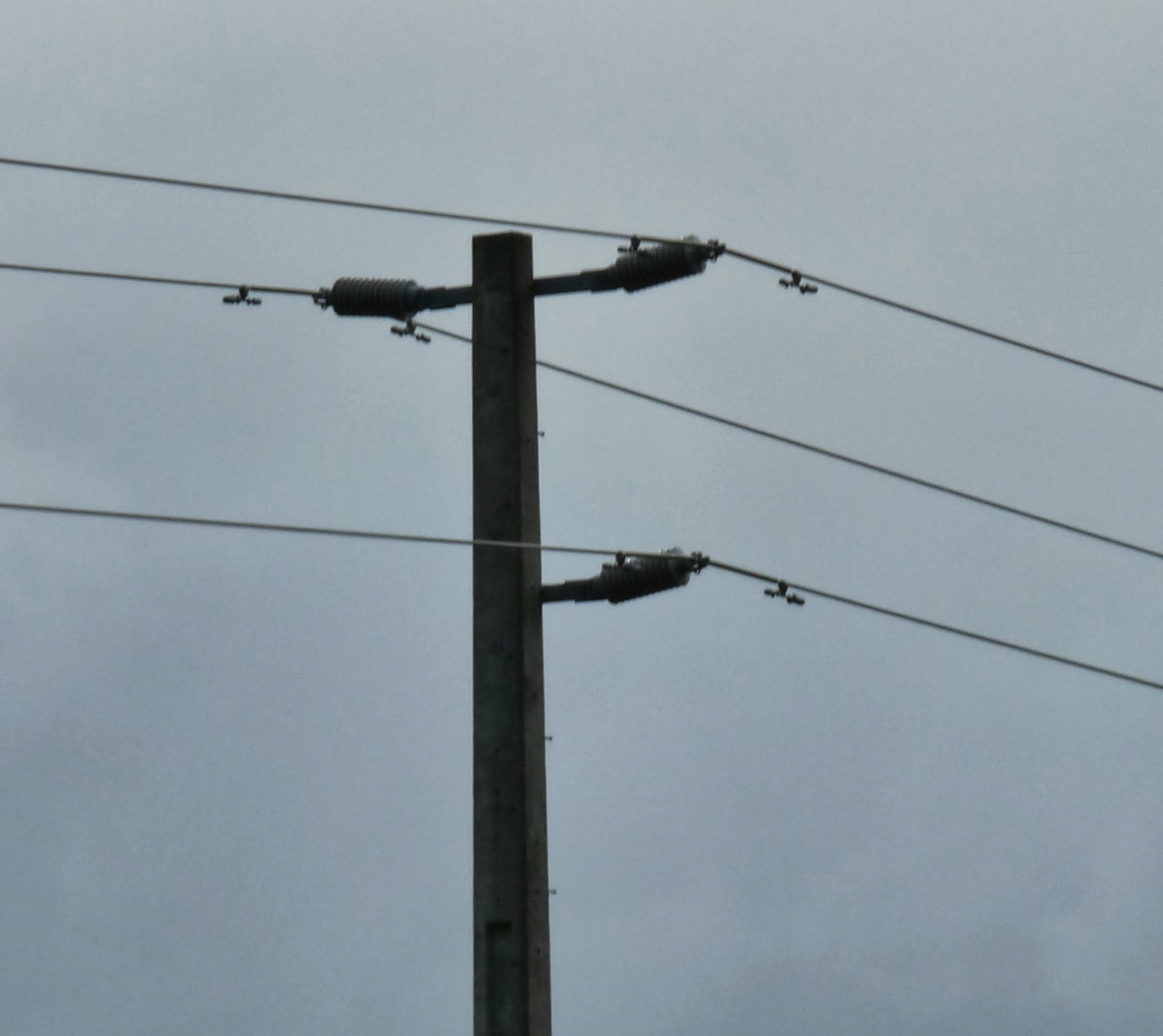

Nord de Bangkok 69KV poteaux bétons
faisceau double, utilisations de pinces "pistolet"

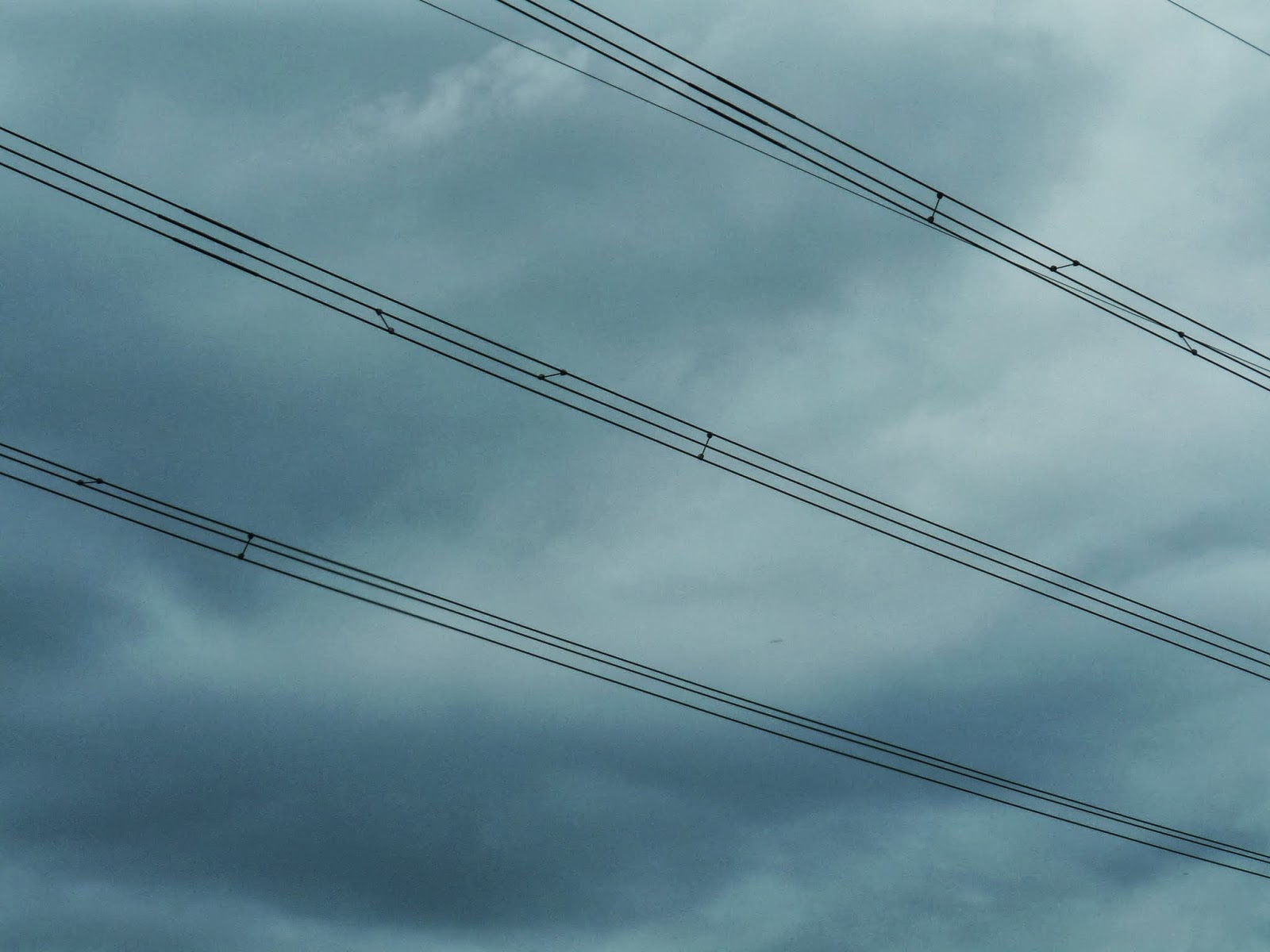

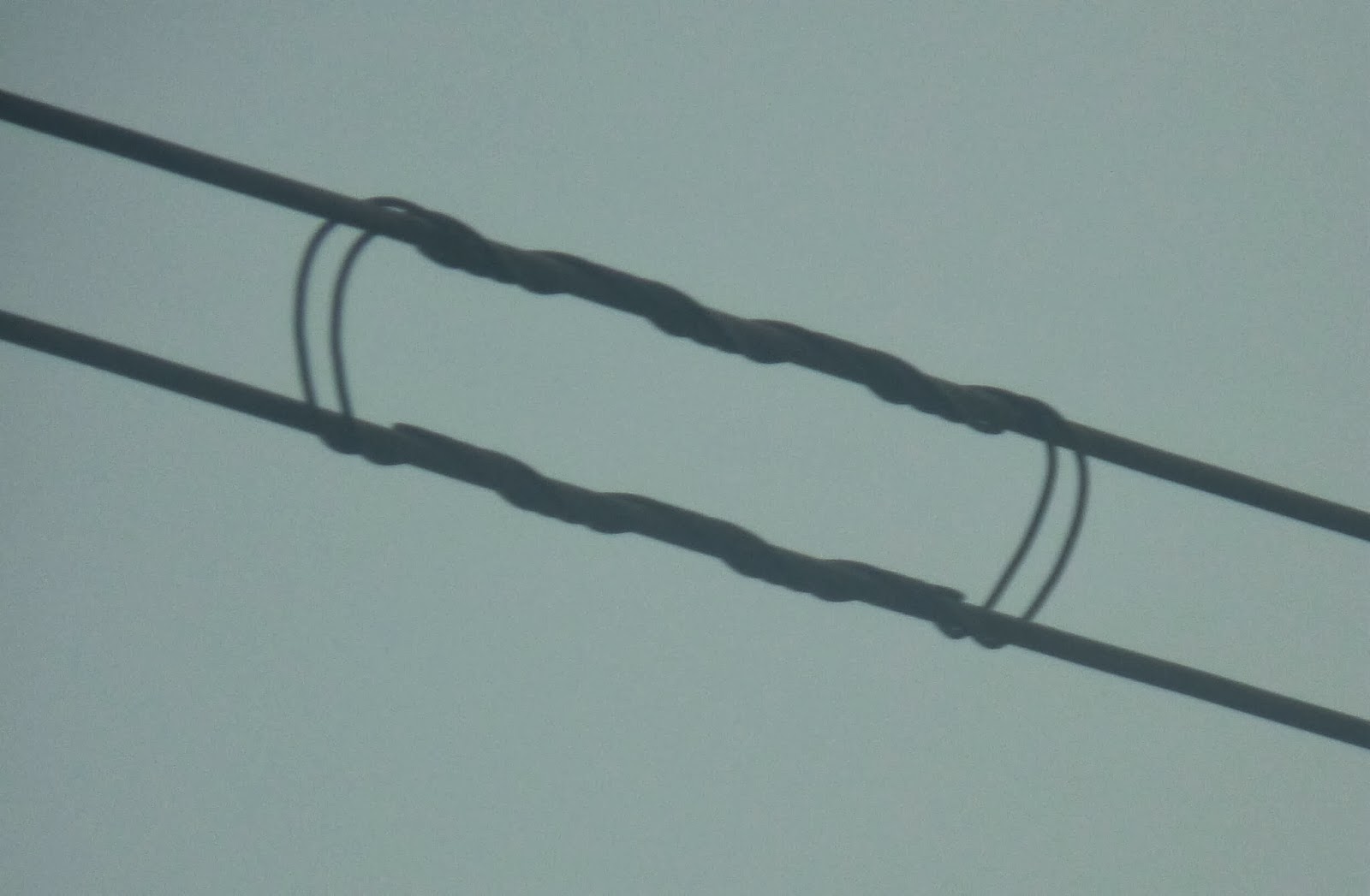

 Utilisation d'une sorte de preformed comme entretoise sur du faisceau double 69KV

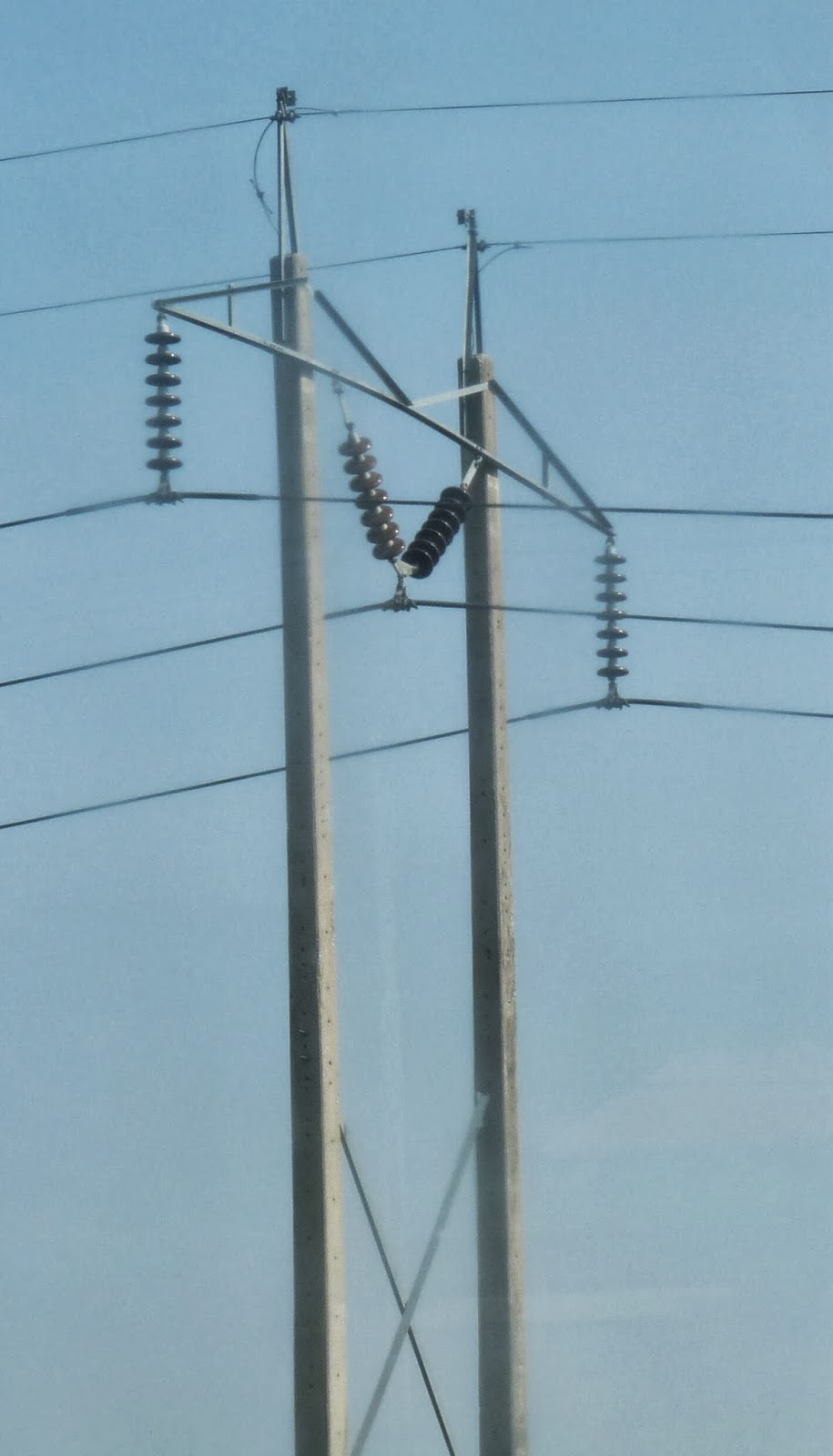

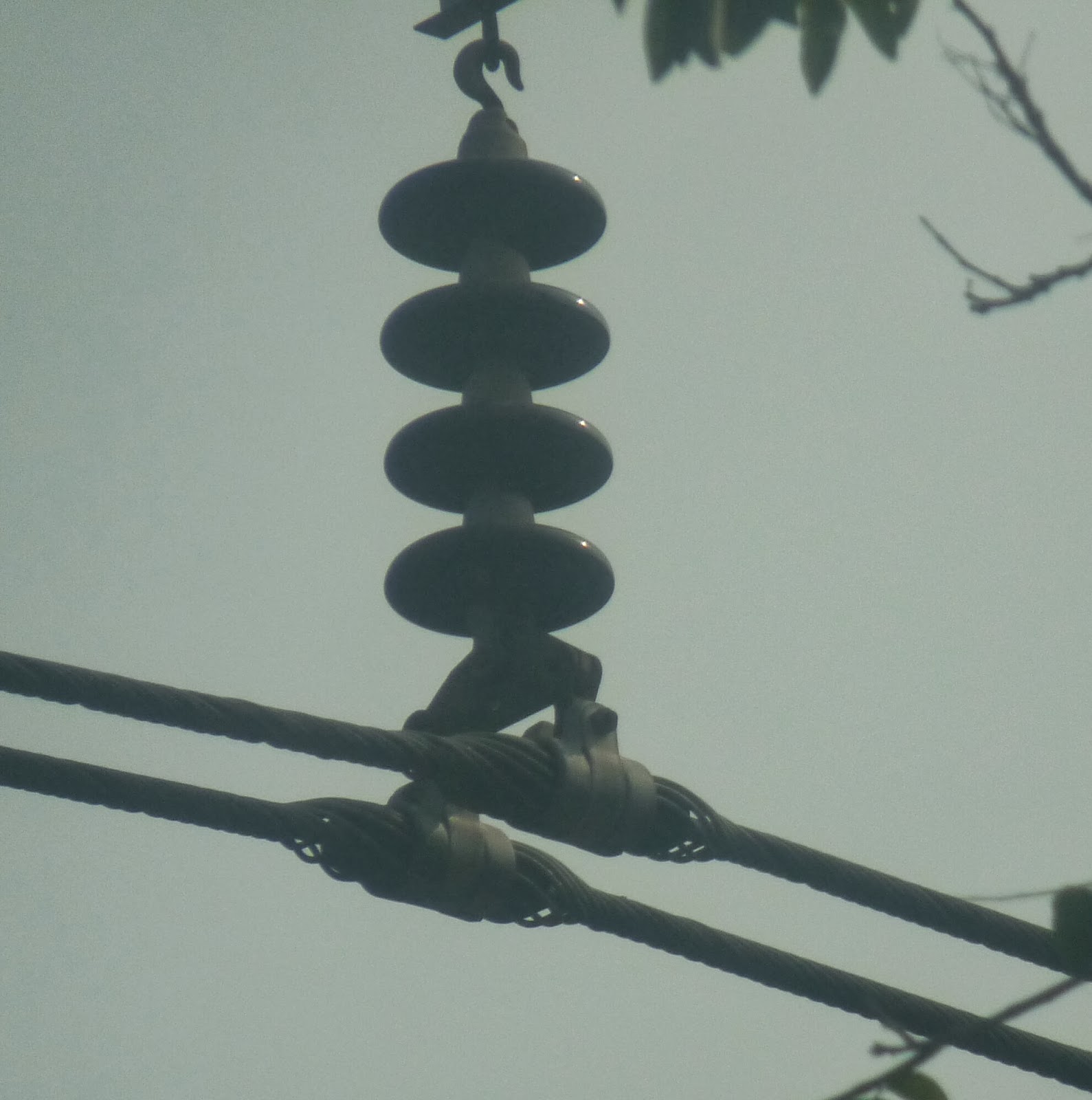

69KV: Utilisation d'iso porcelaine, crochet de suspension et pince à diabolo avec preformed par dessus (similaire montage ACCR)

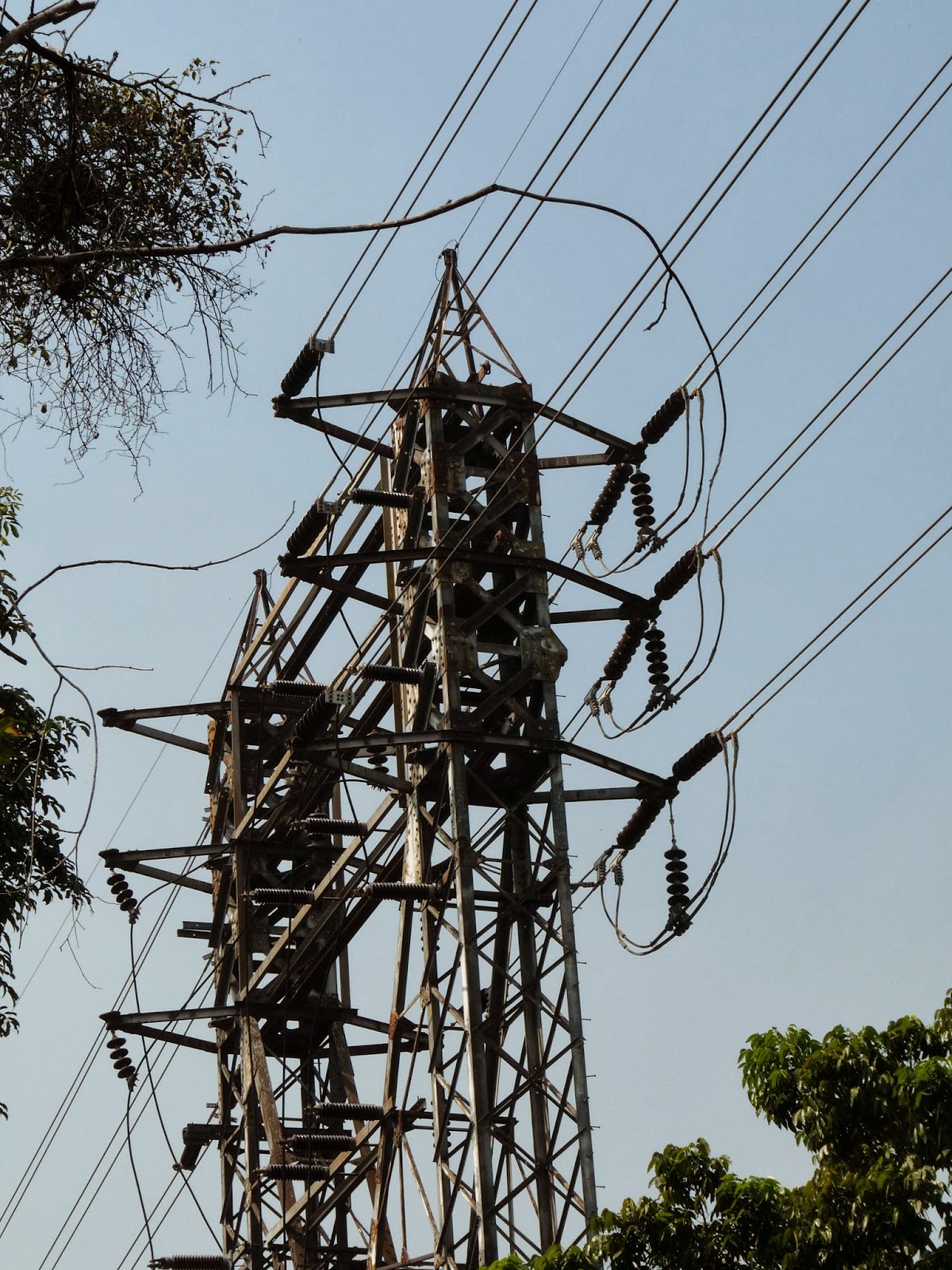

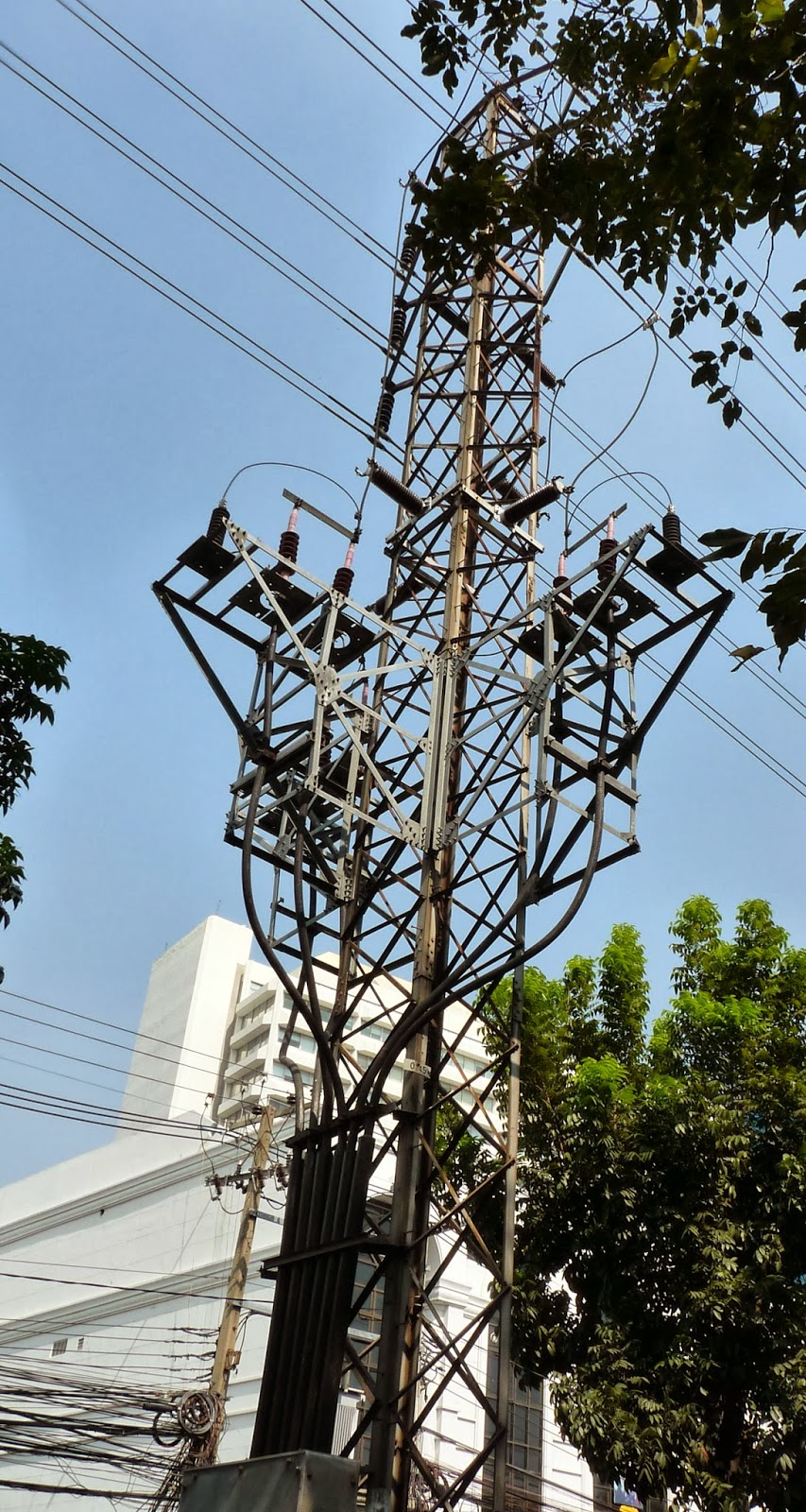

Centre de Bangkok, 69KV

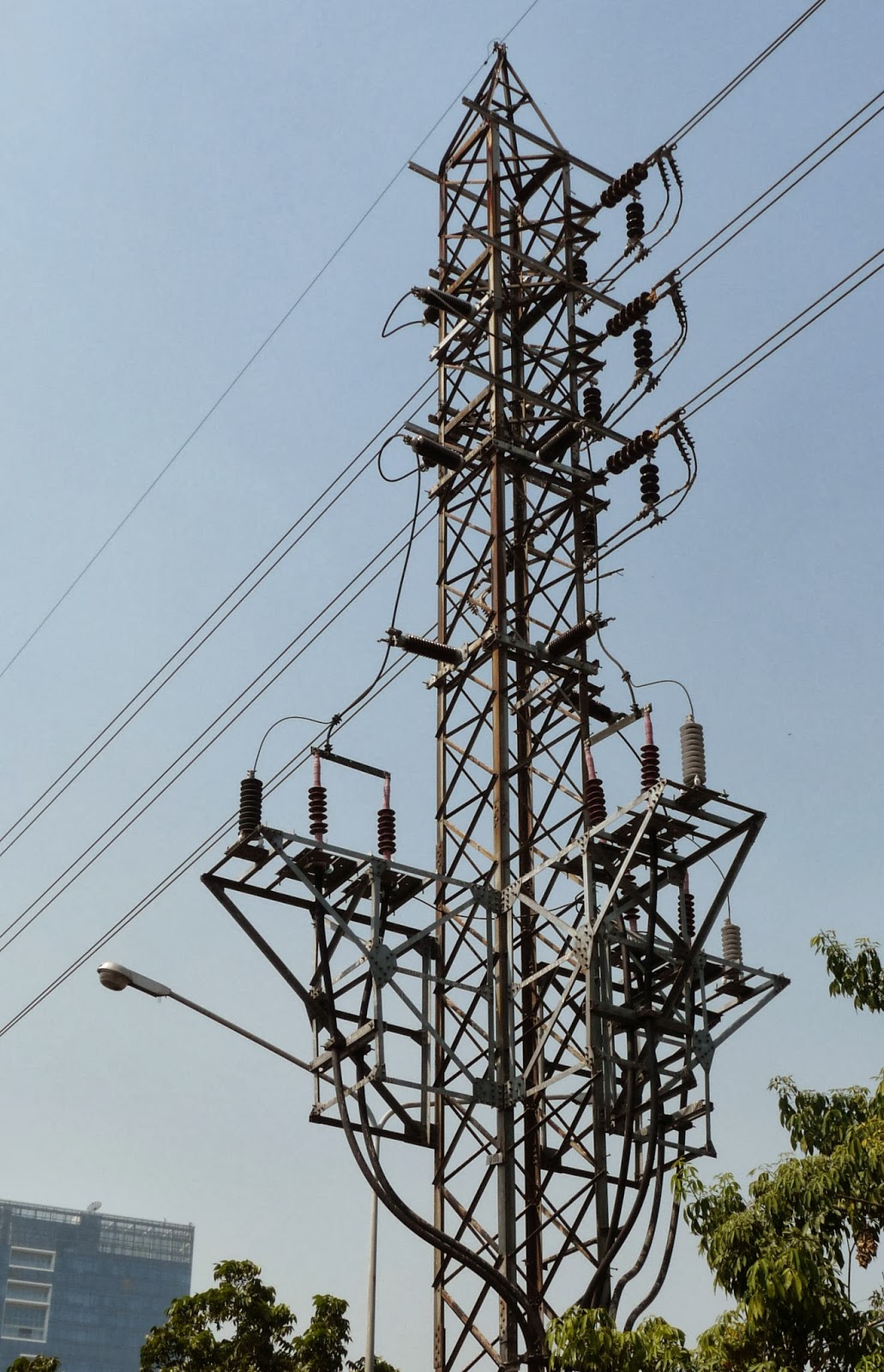

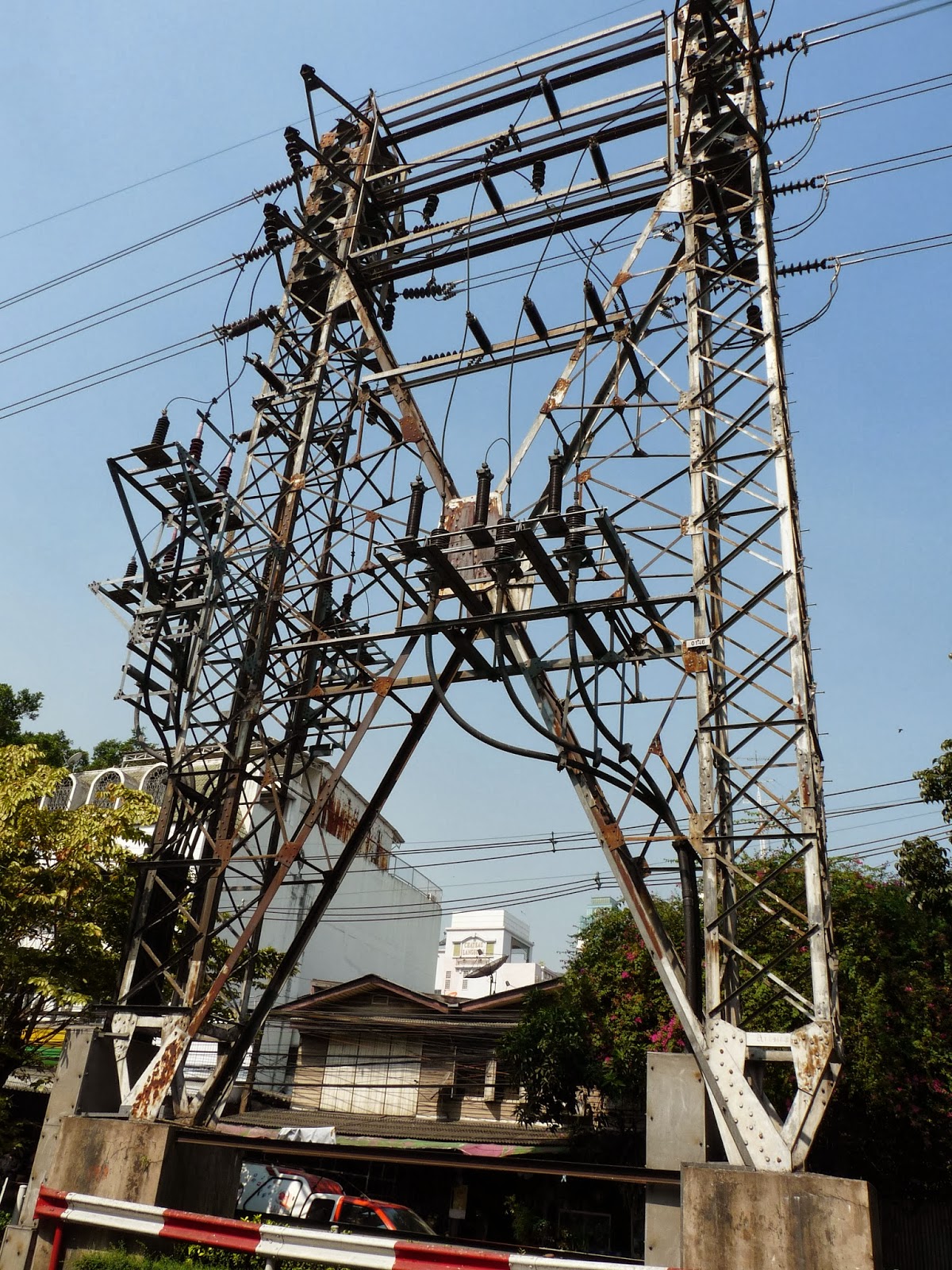

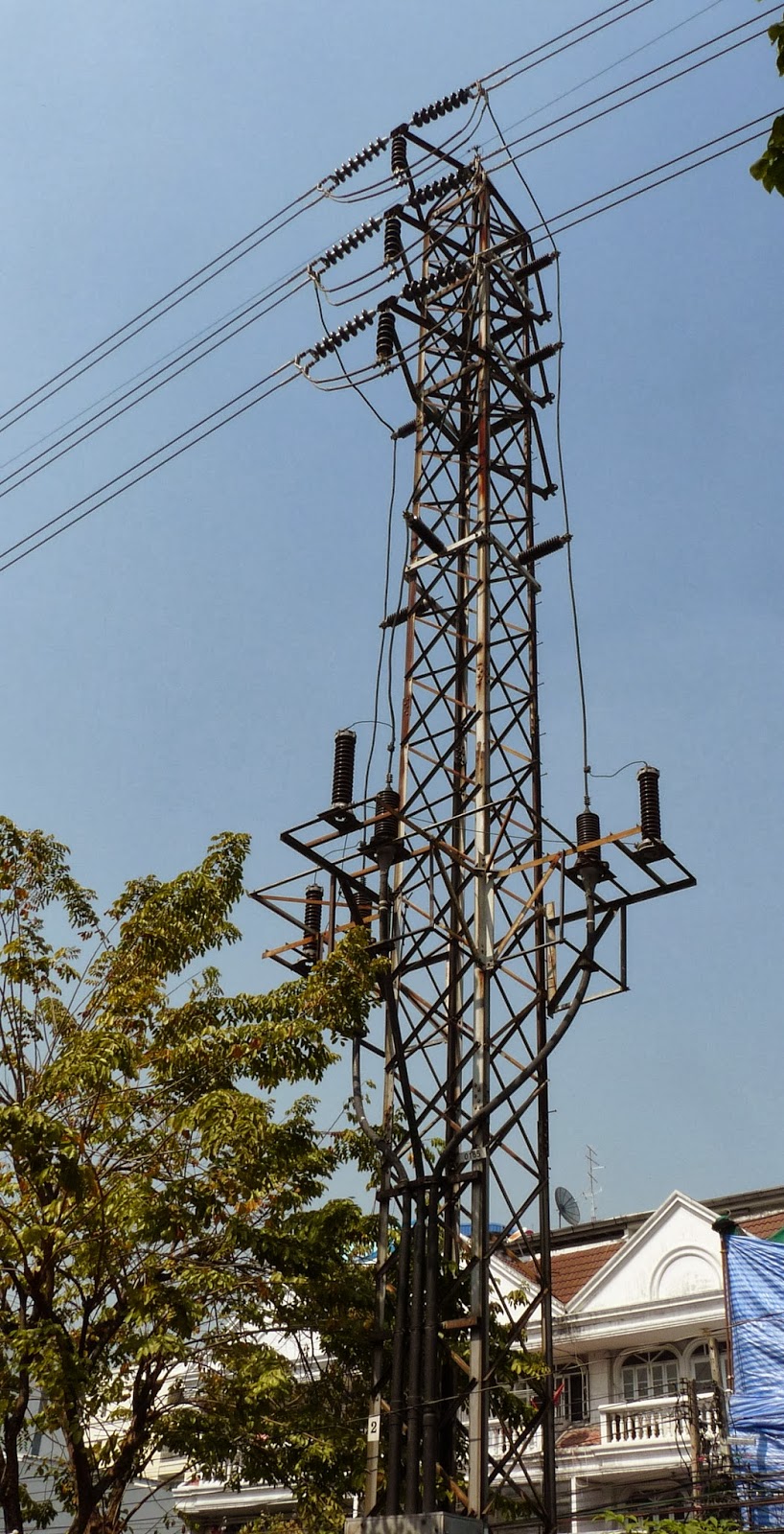

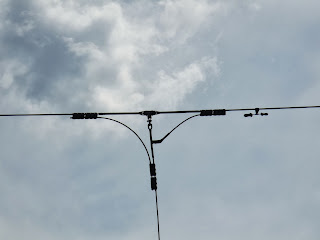

multiples piquages aérosouterrains (1 sur chaque support, sur 5 supports)

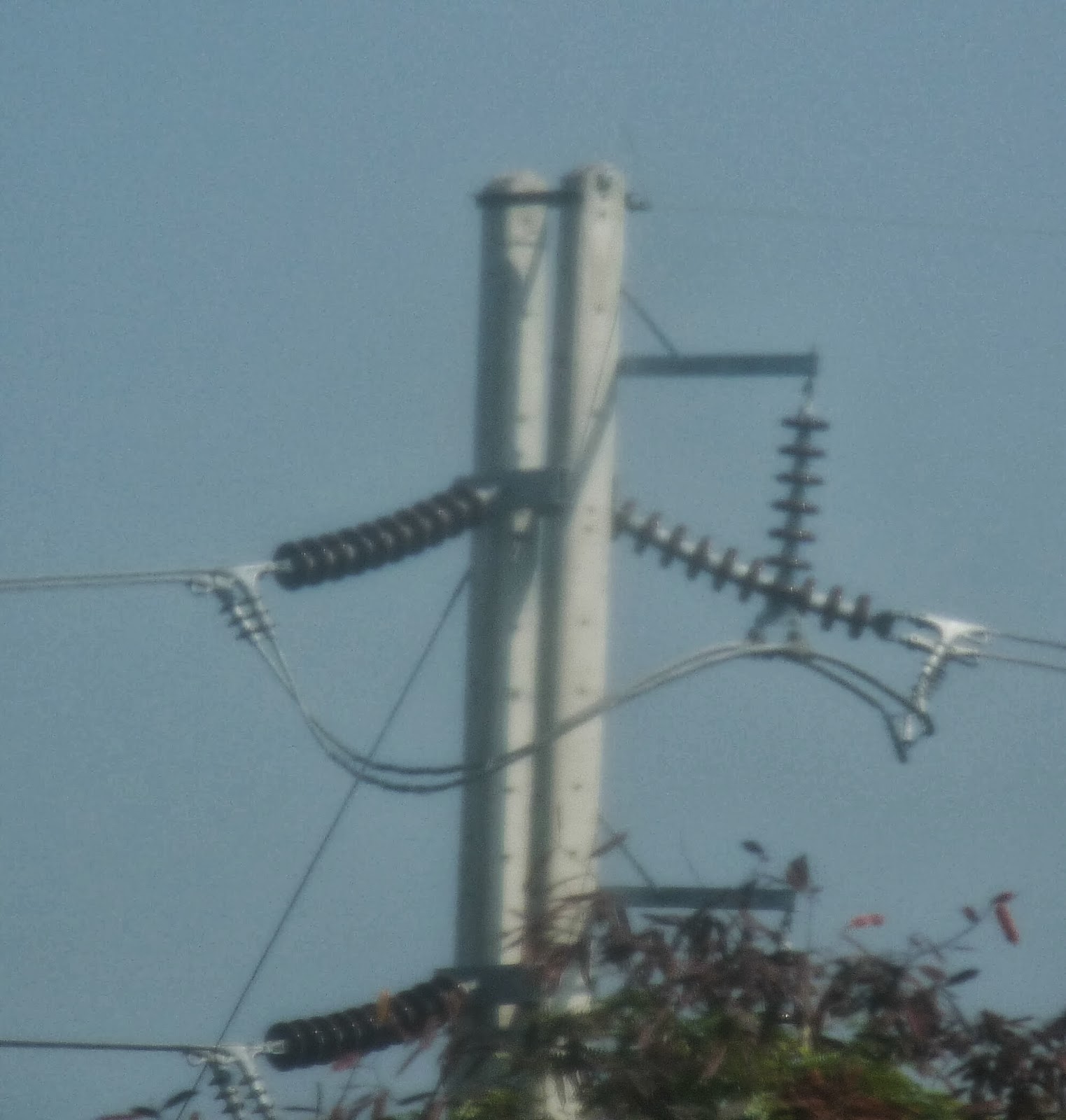

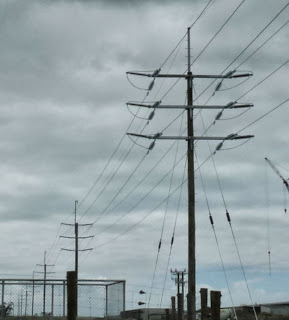

115KV, poteaux bétons

115KV pylonette treillis

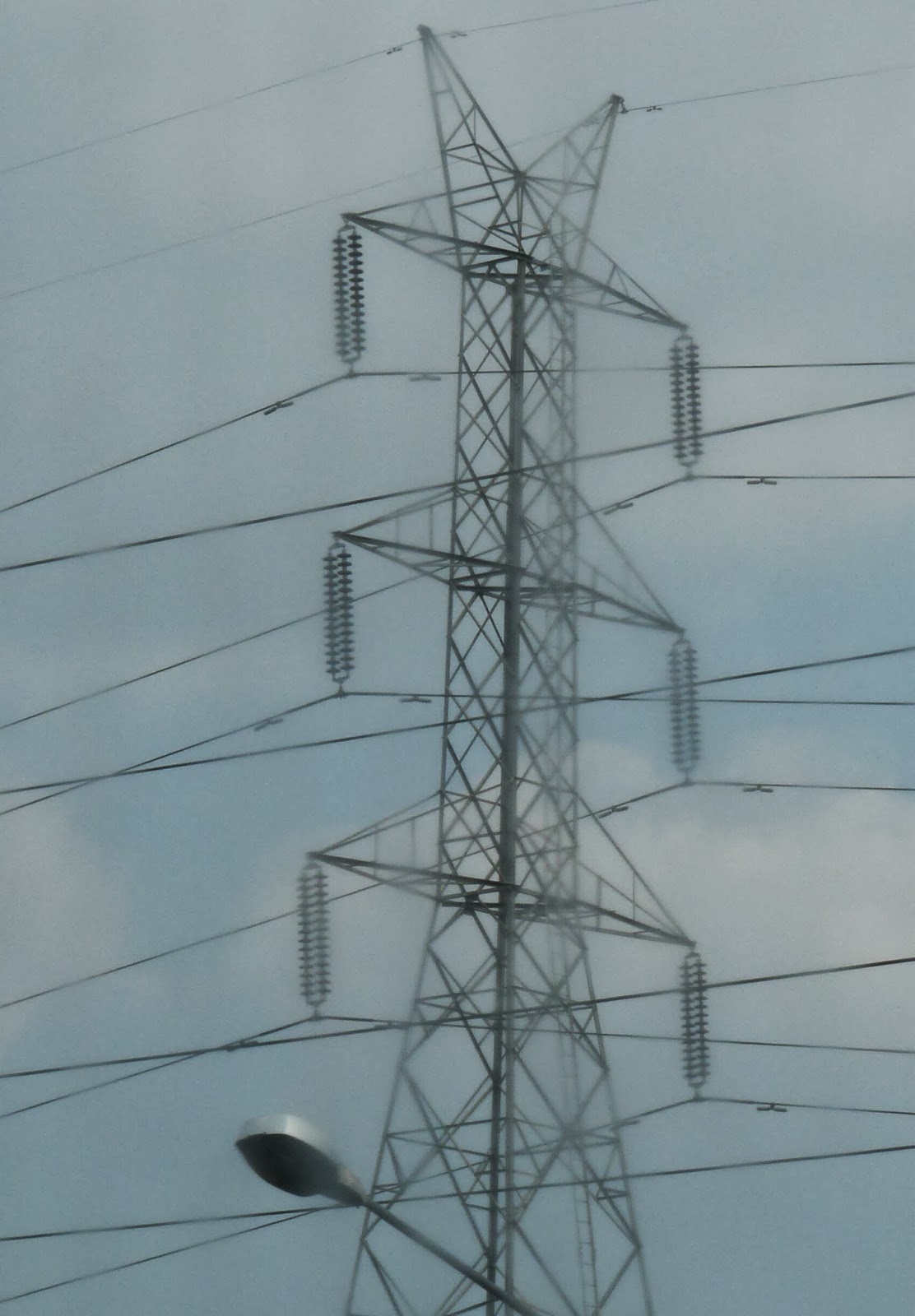

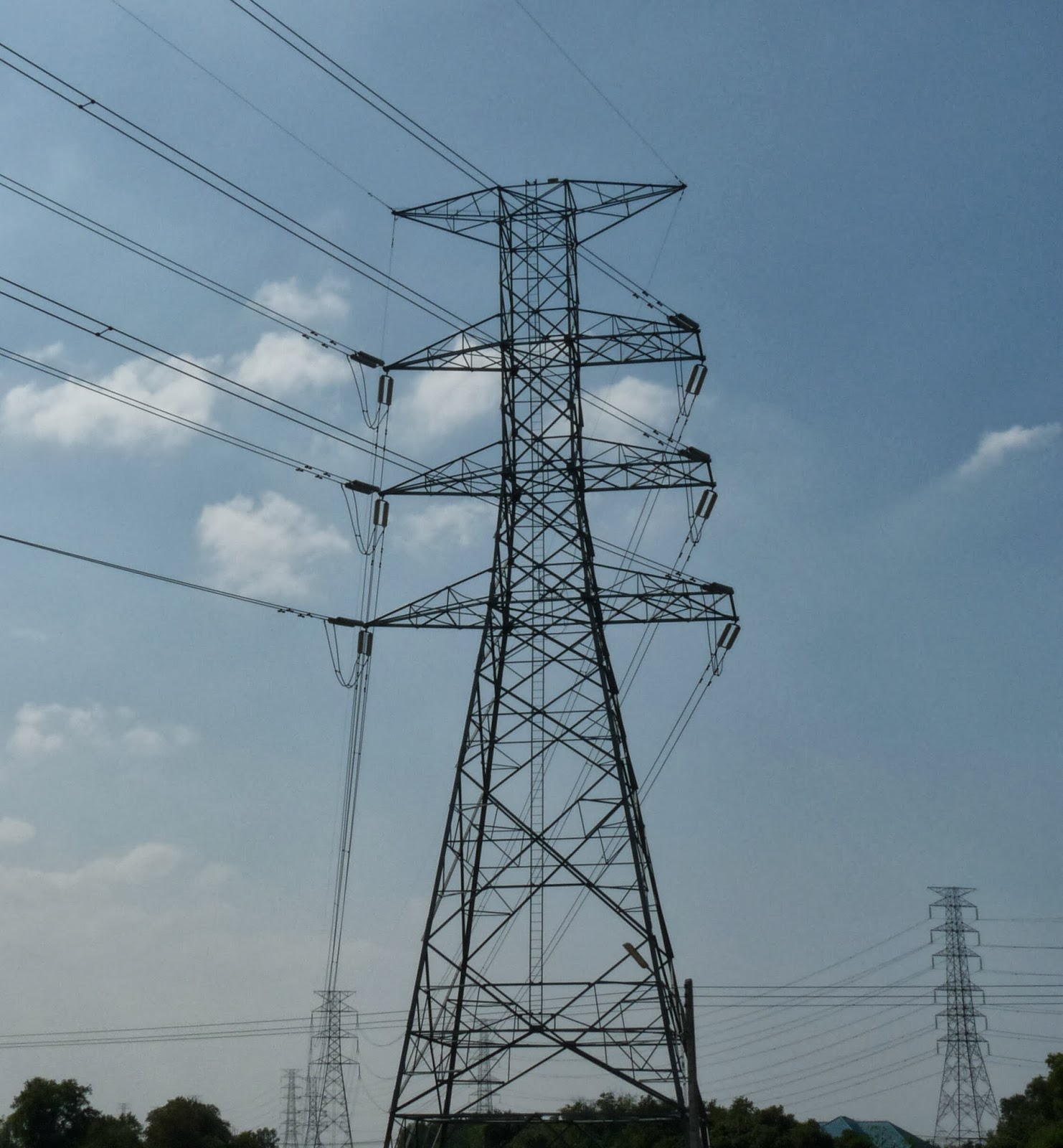

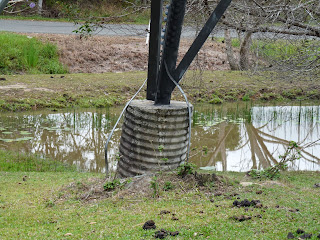

230KV treillis métalliques tétrapodes

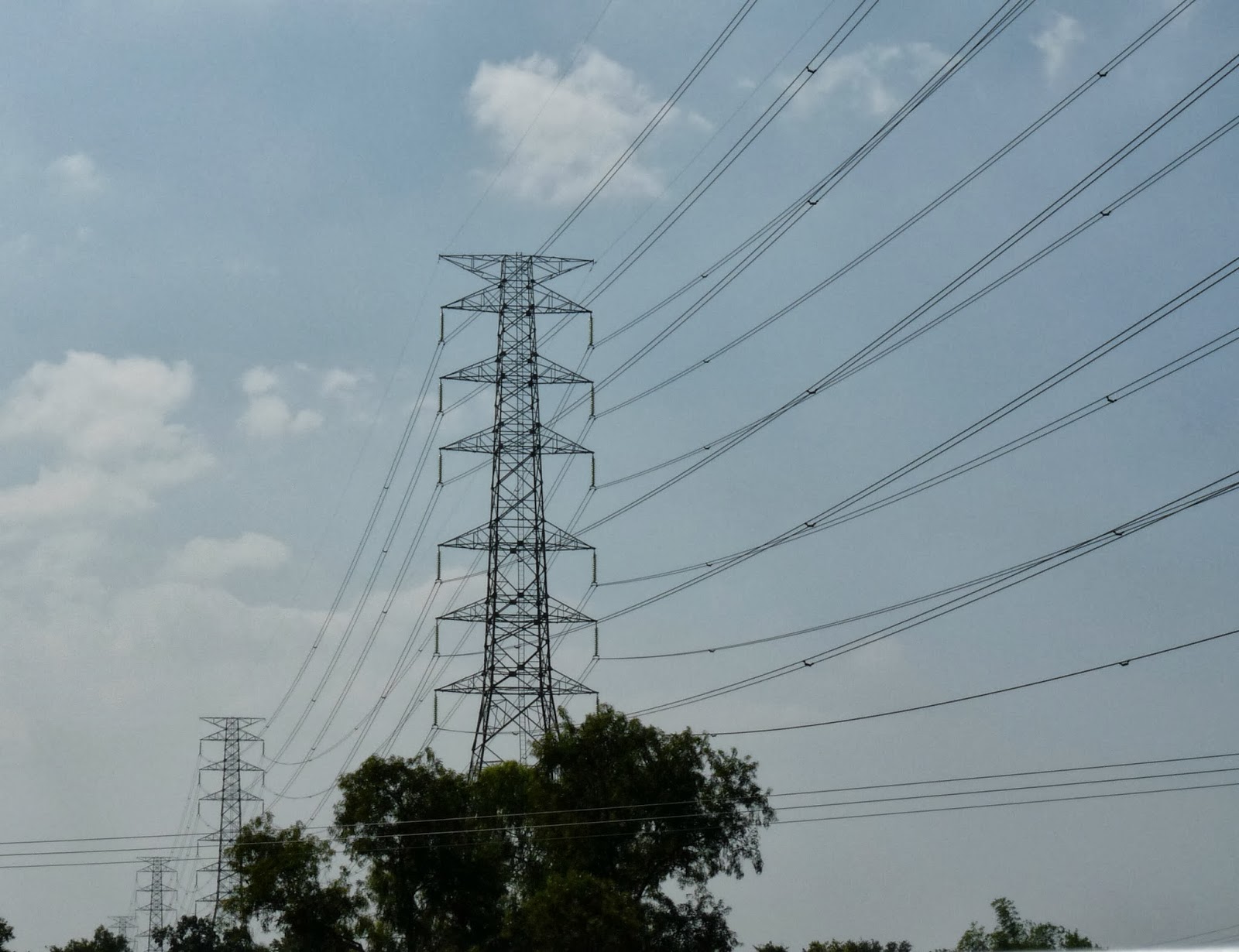

230KV Quadruple terne

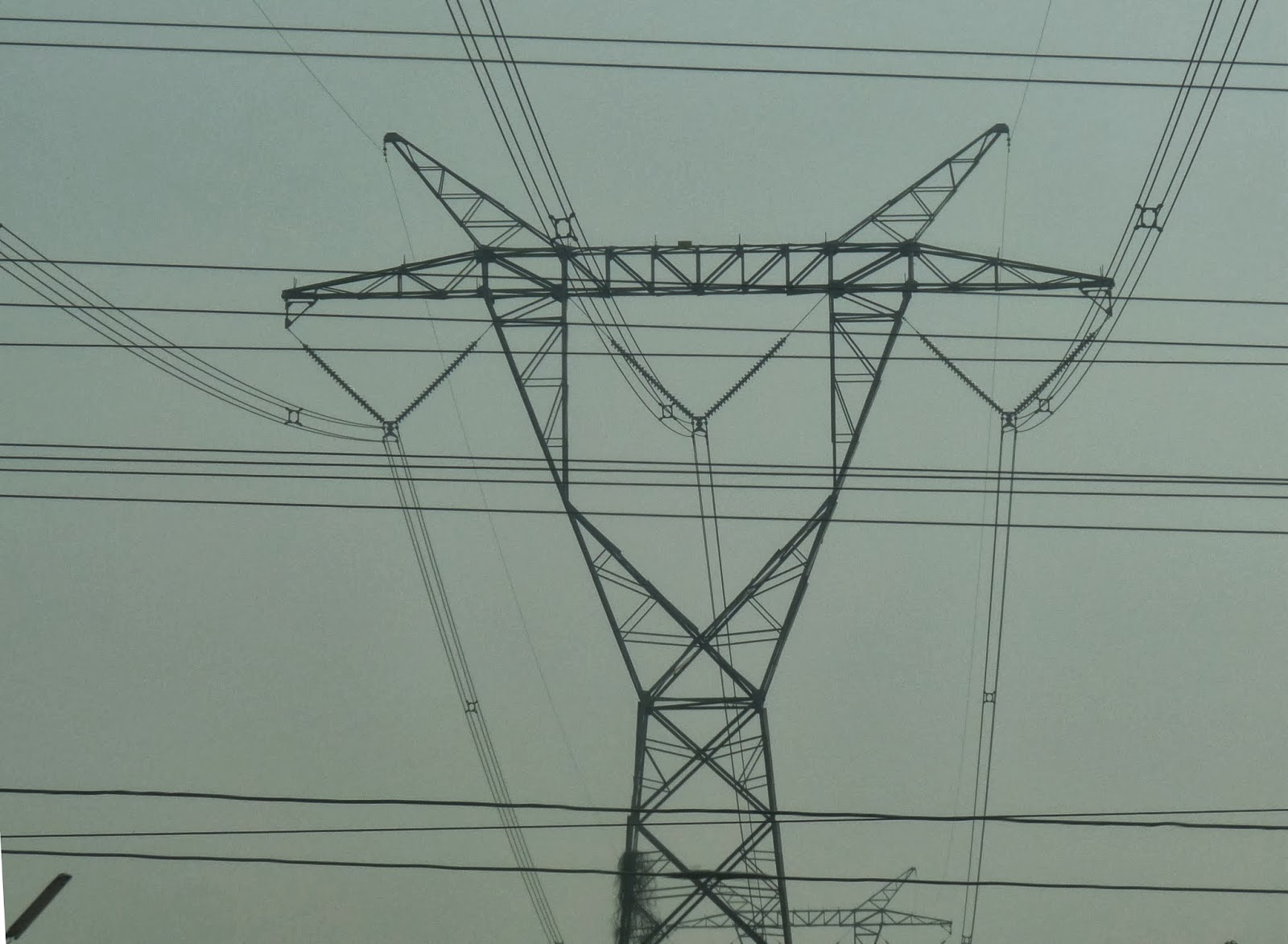

500KV supports treillis métallique, tétrapodes
500KV simple terne, faisceau quadruple

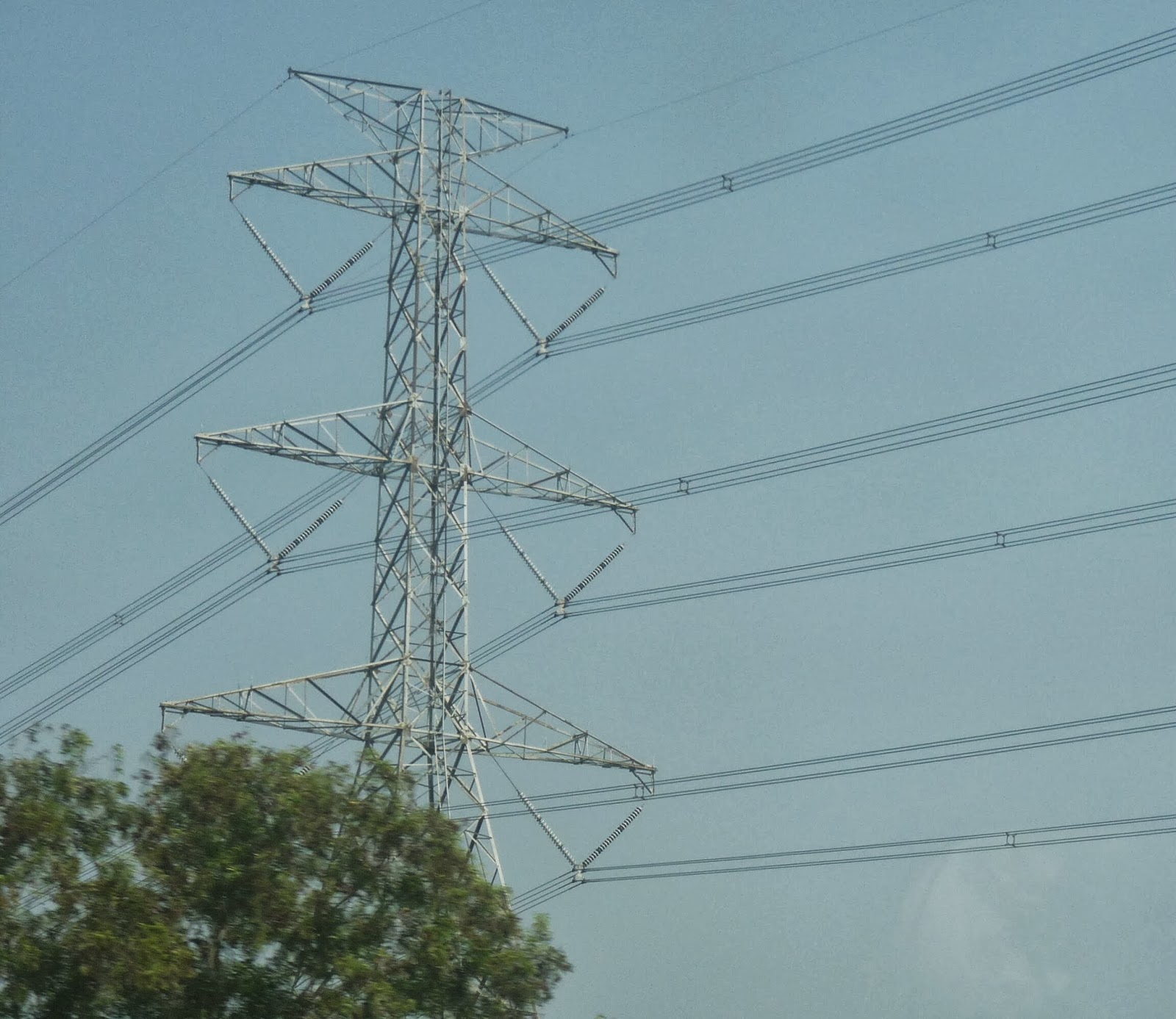

500KV double terne, faisceau quadruple

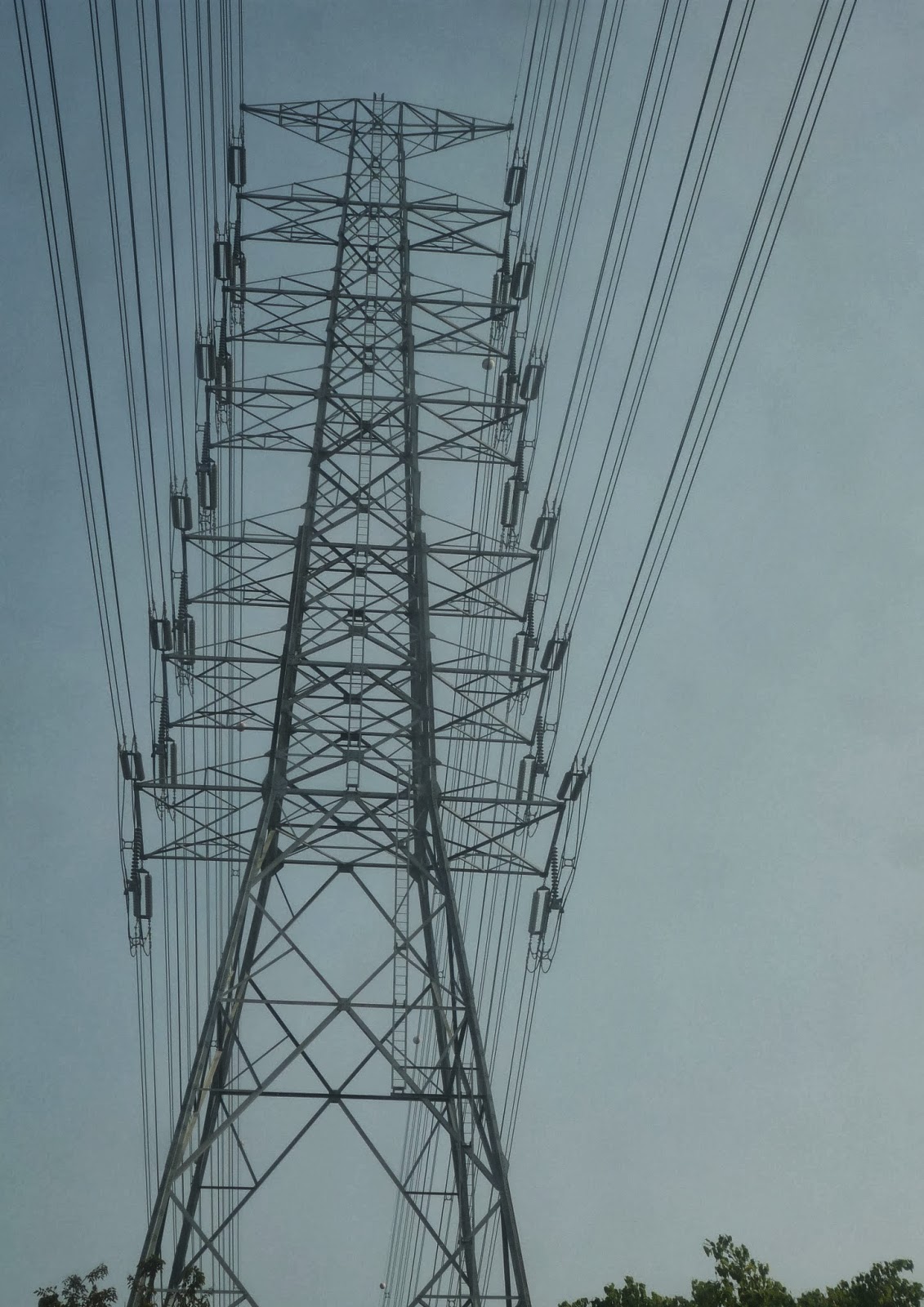

500KV, quadruple ternes, faisceau triple

************************************************************************************

Pylônes en Nouvelle-Zélande:

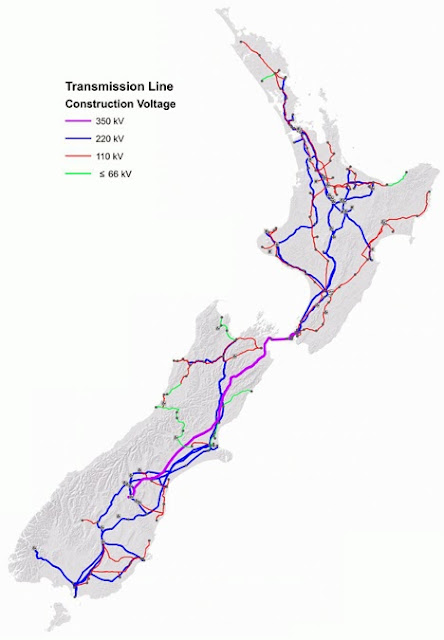

Carte du réseau de transport NZ: 220 kV, 110 kV, 66 kV & 50 kV

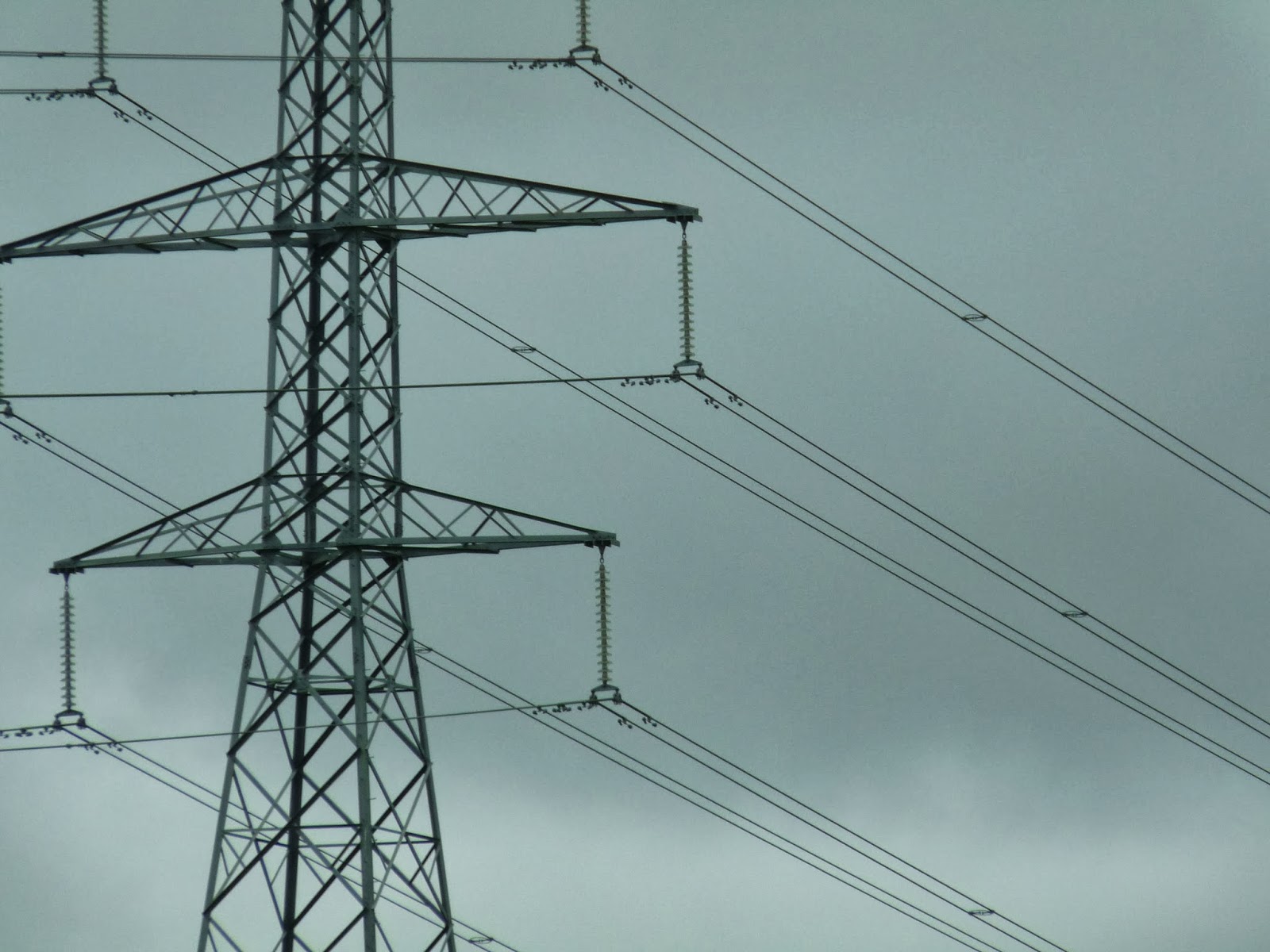

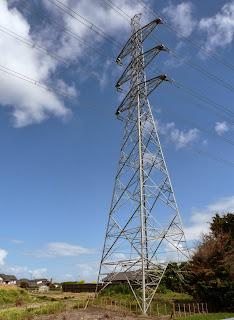

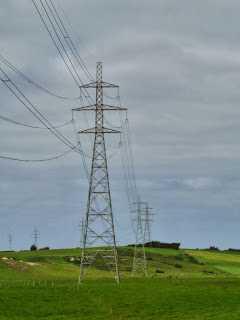

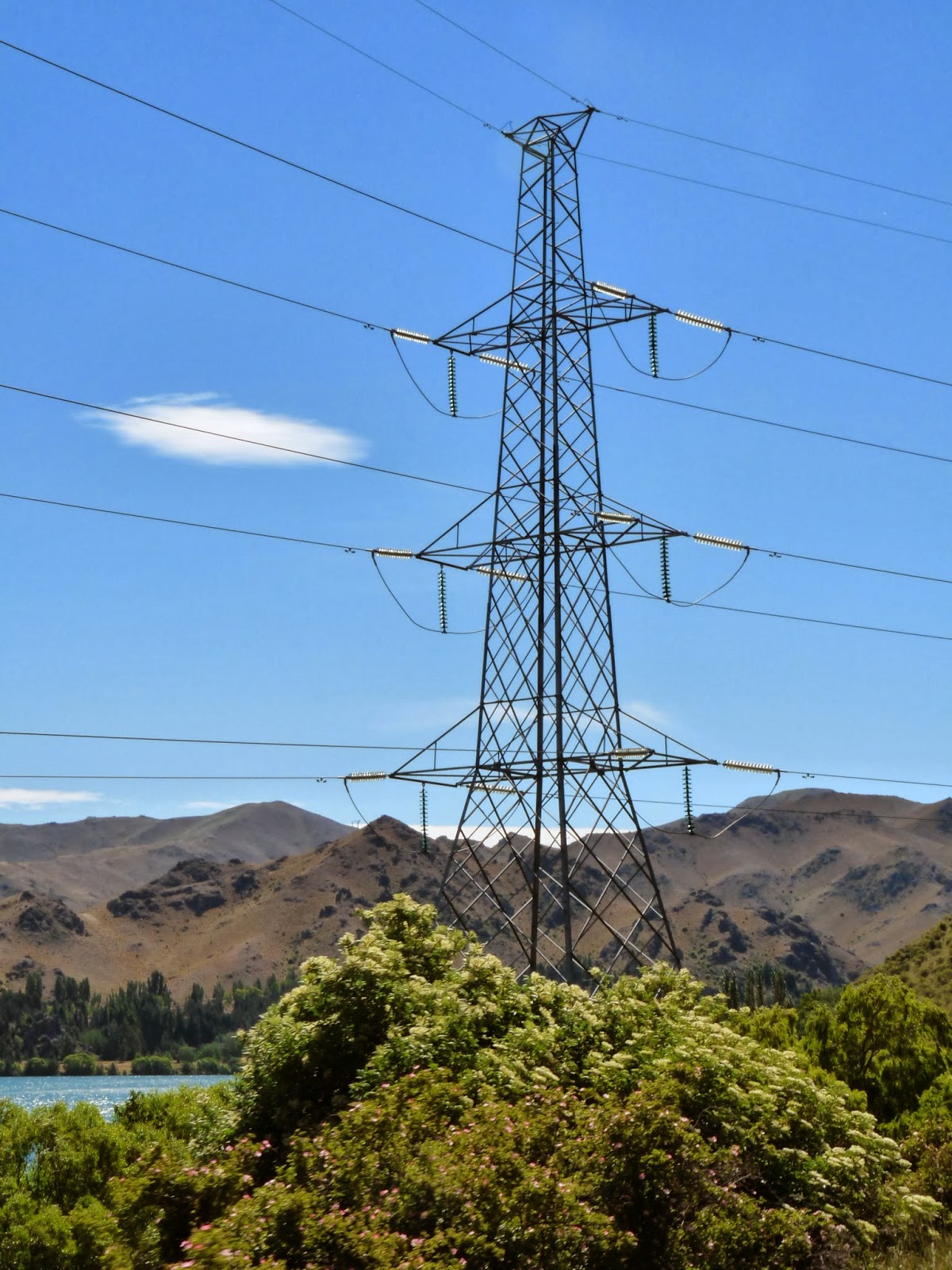

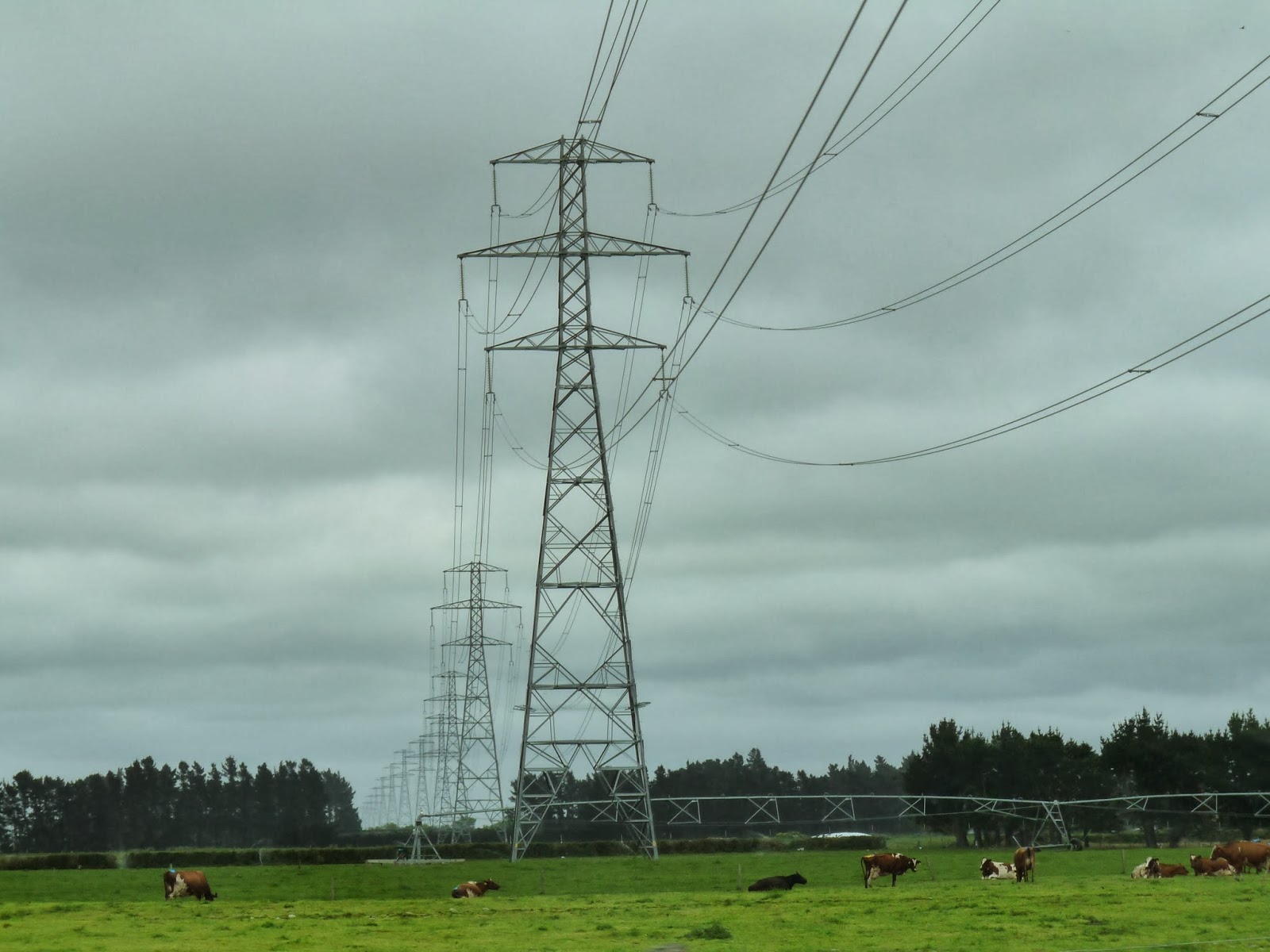

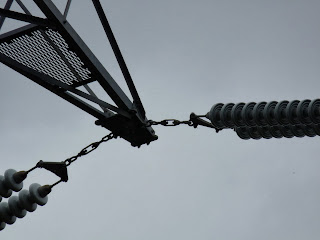

 Ashburton 220KV double ternes

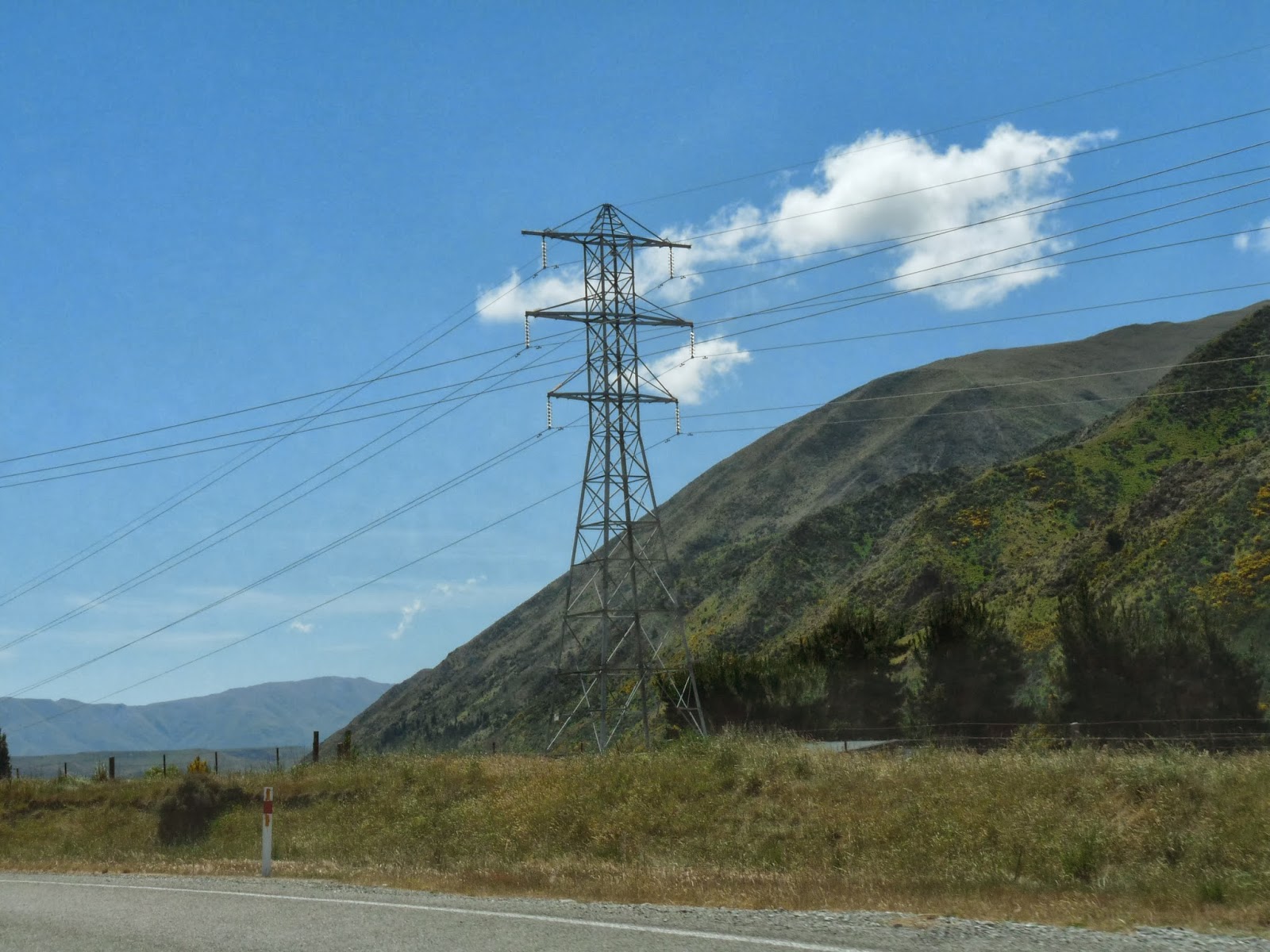

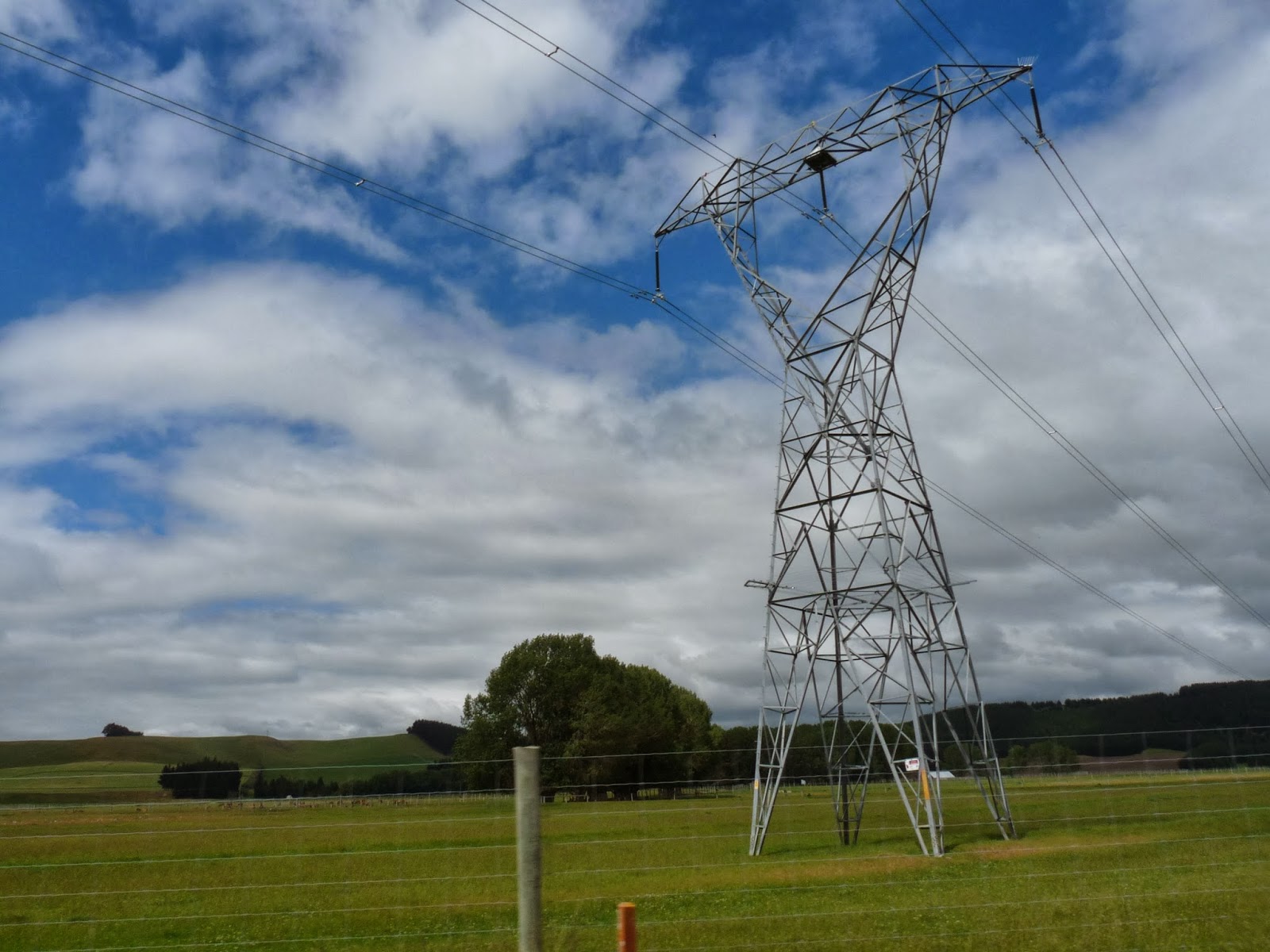

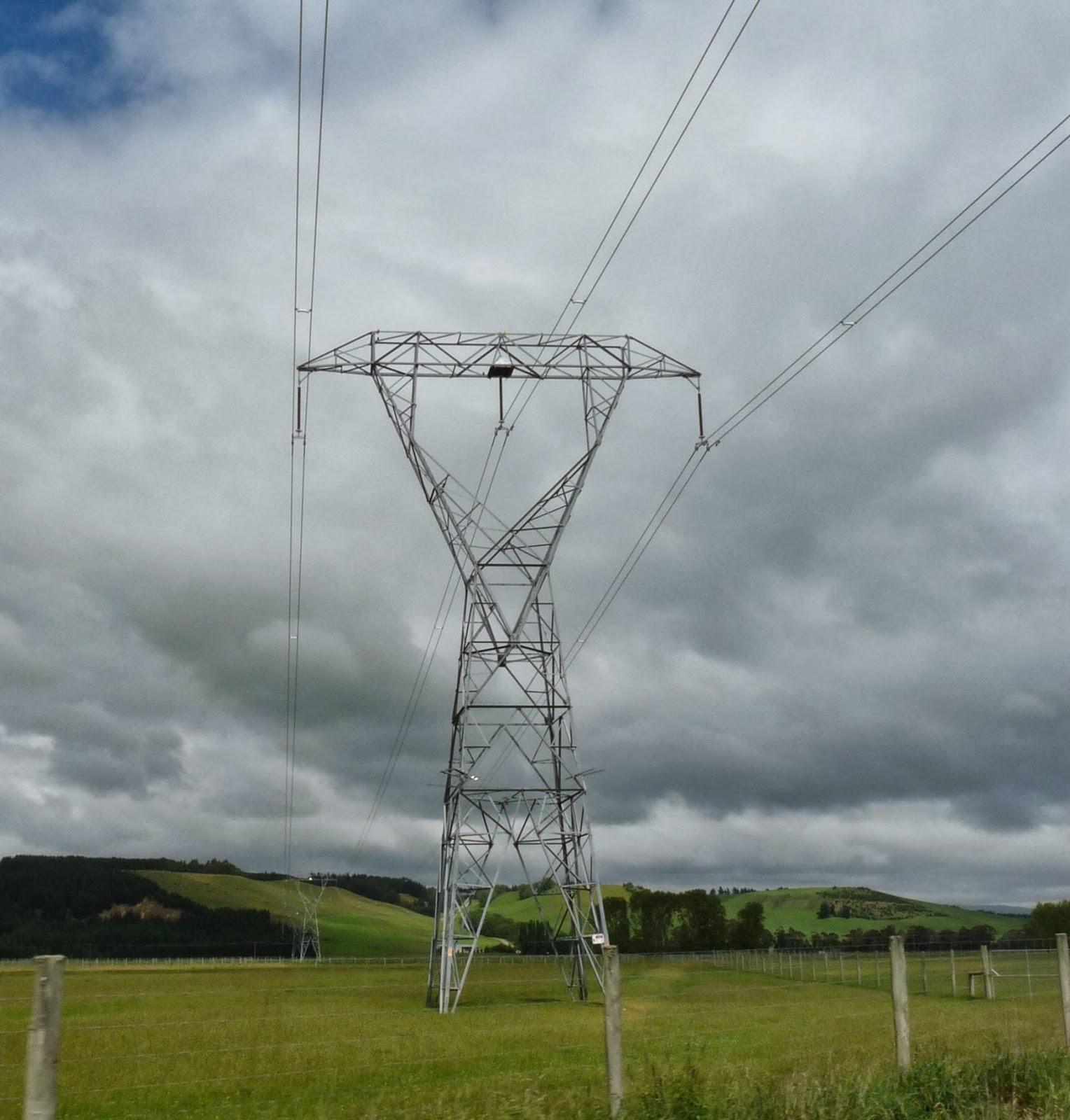

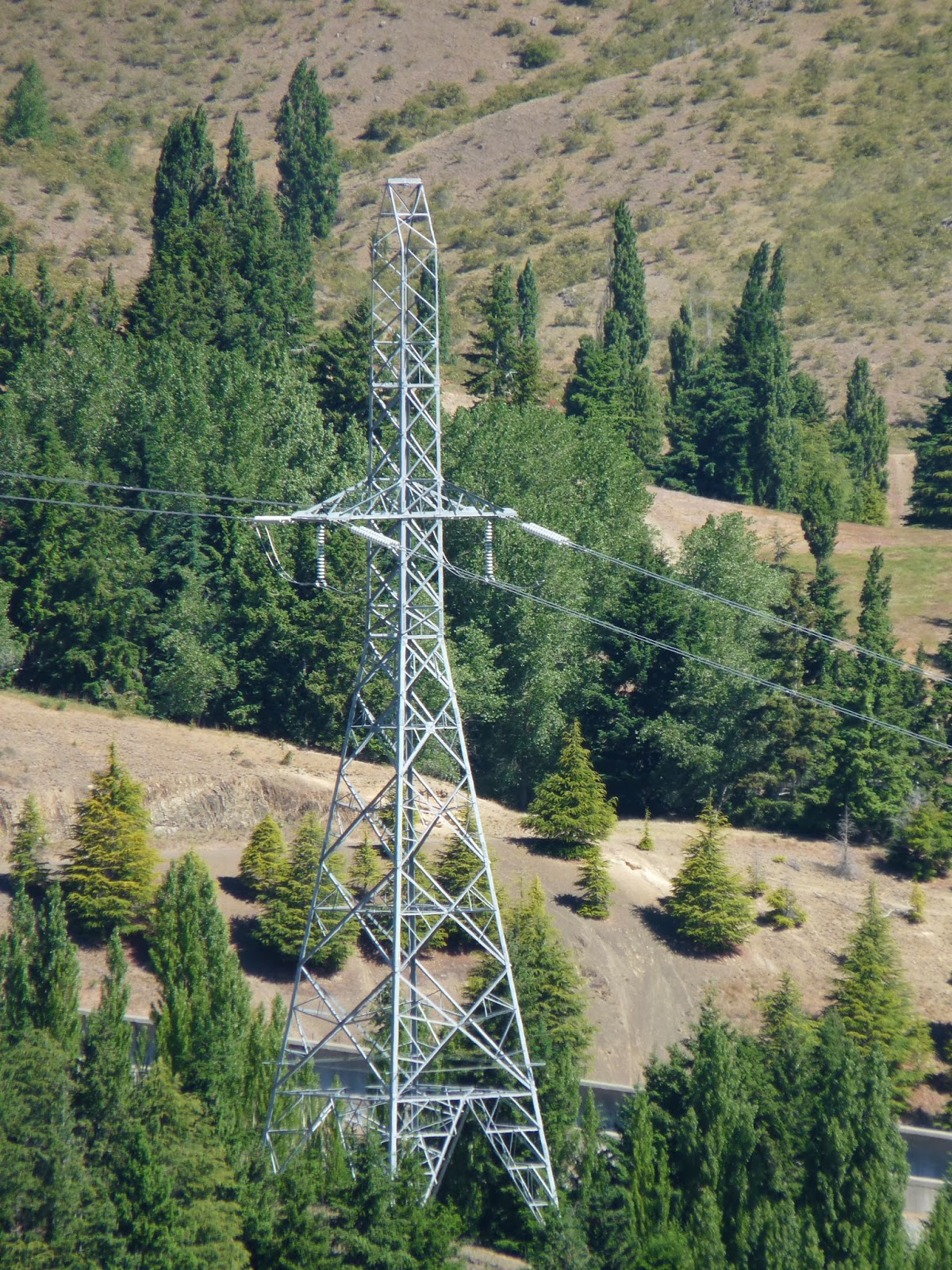

 Livingston 220KV simple terne

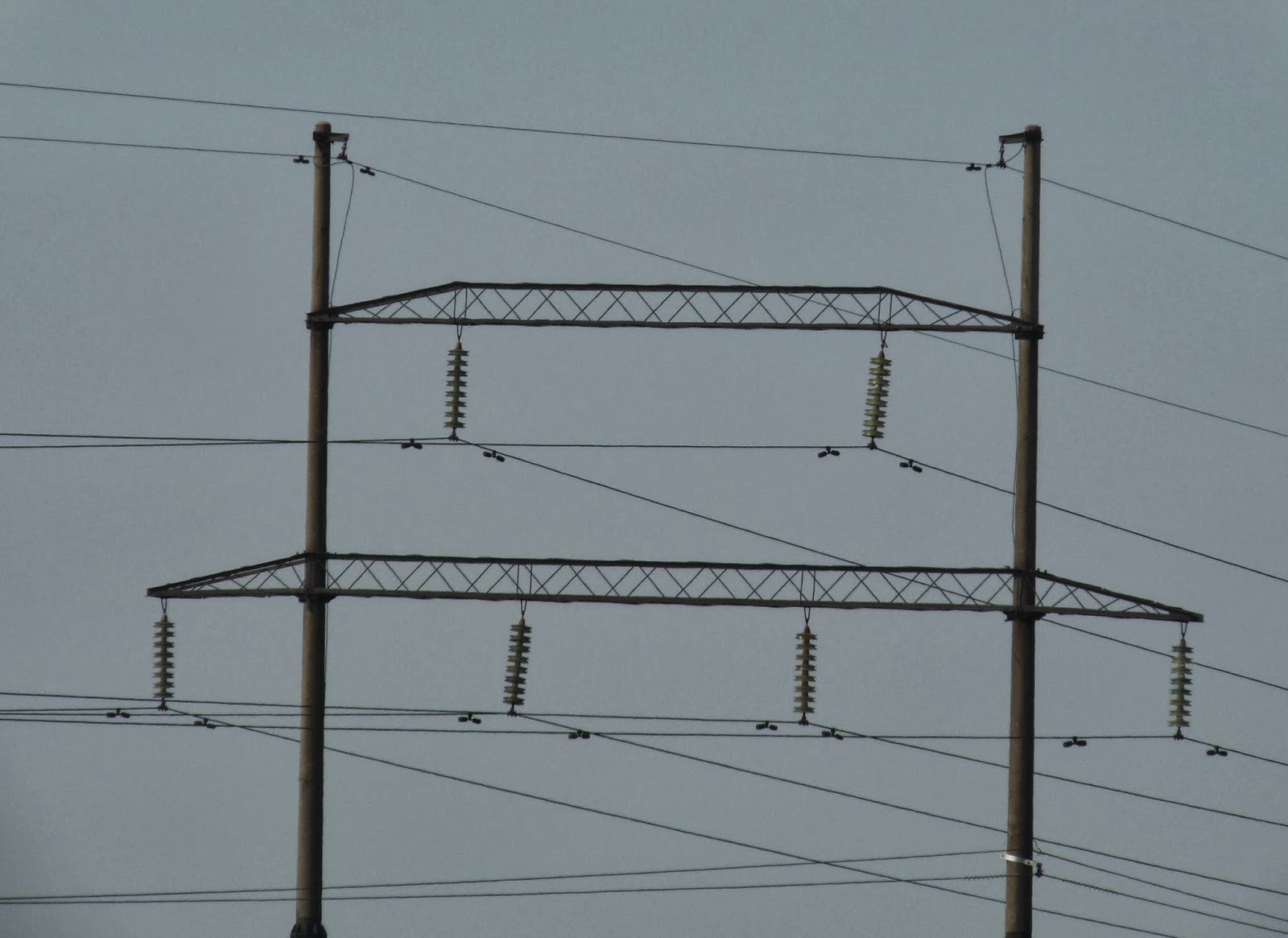

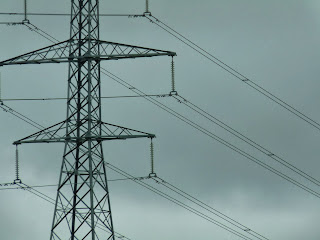

Christchurch 50-66KV double ternes

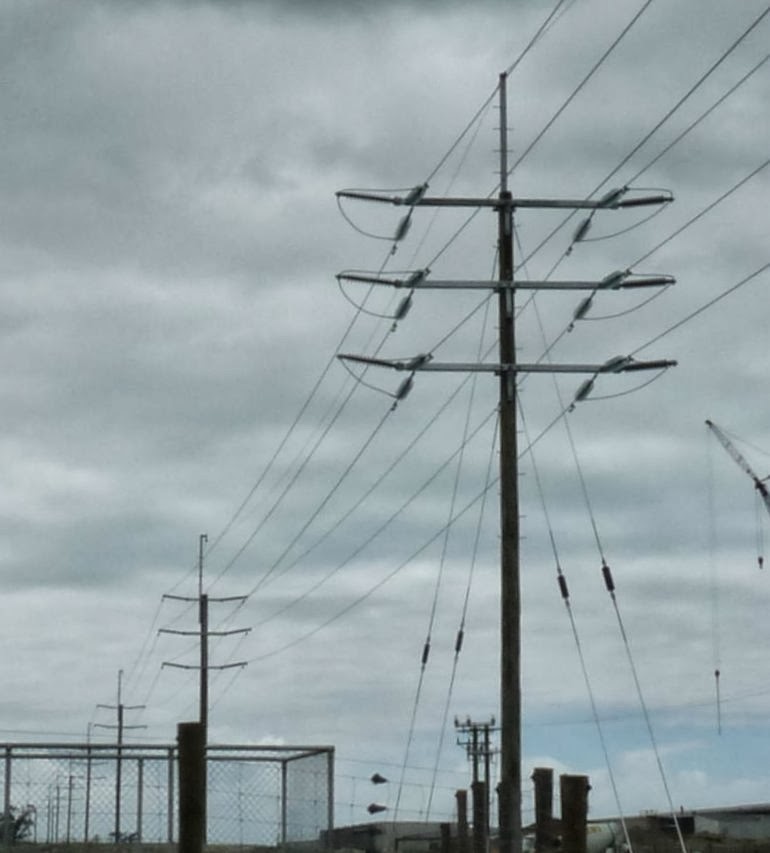

Timaru 110KV monopodes

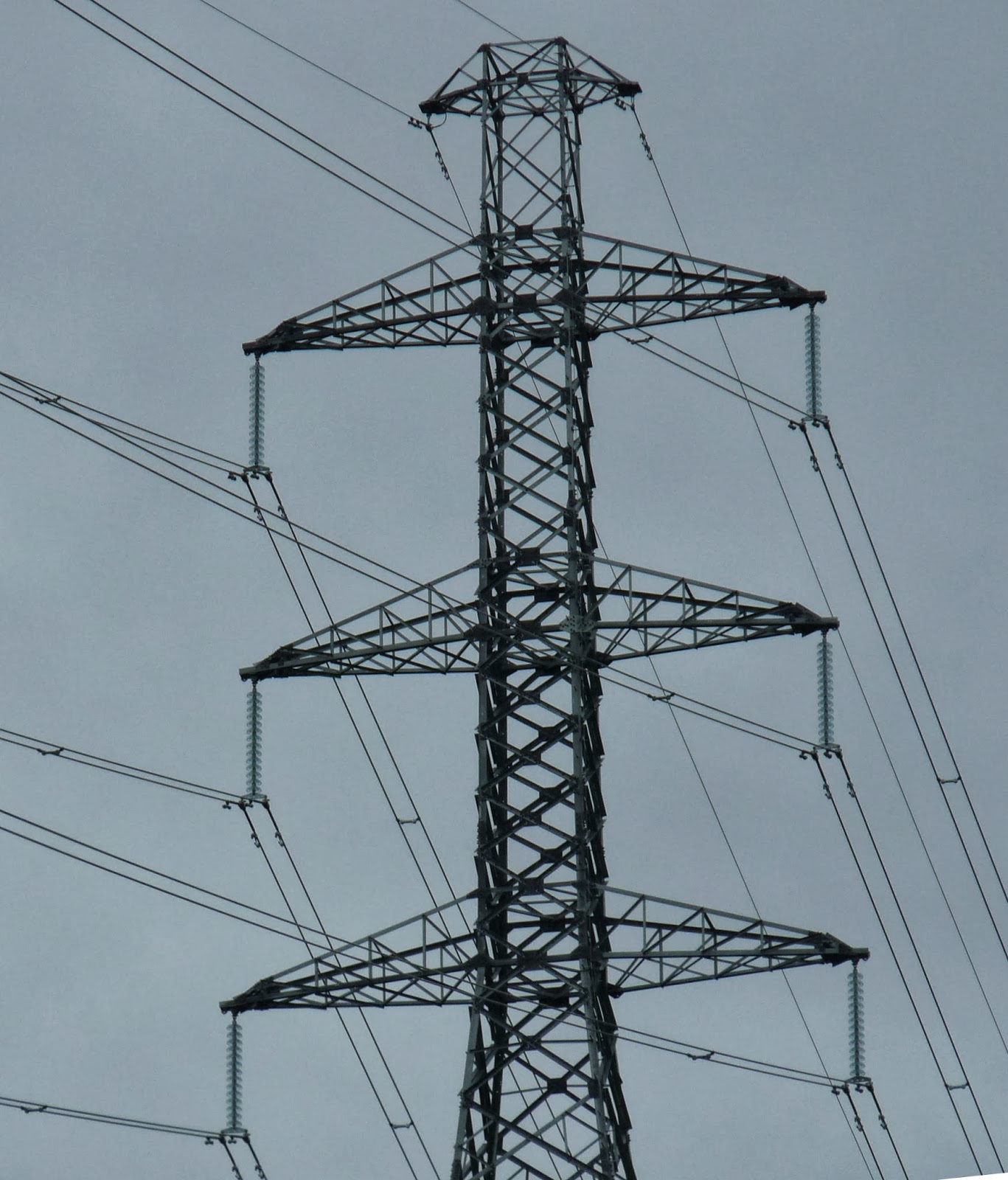

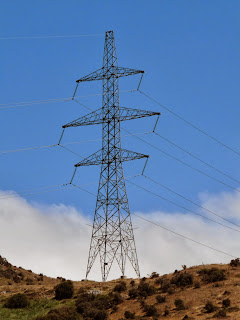

Invercargill 220KV double ternes

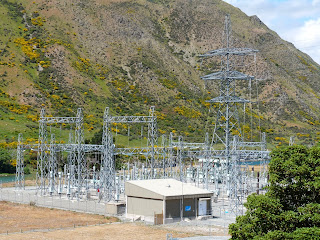

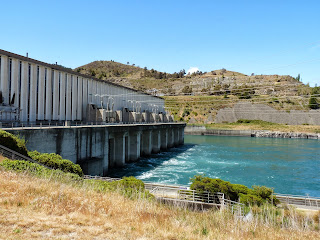

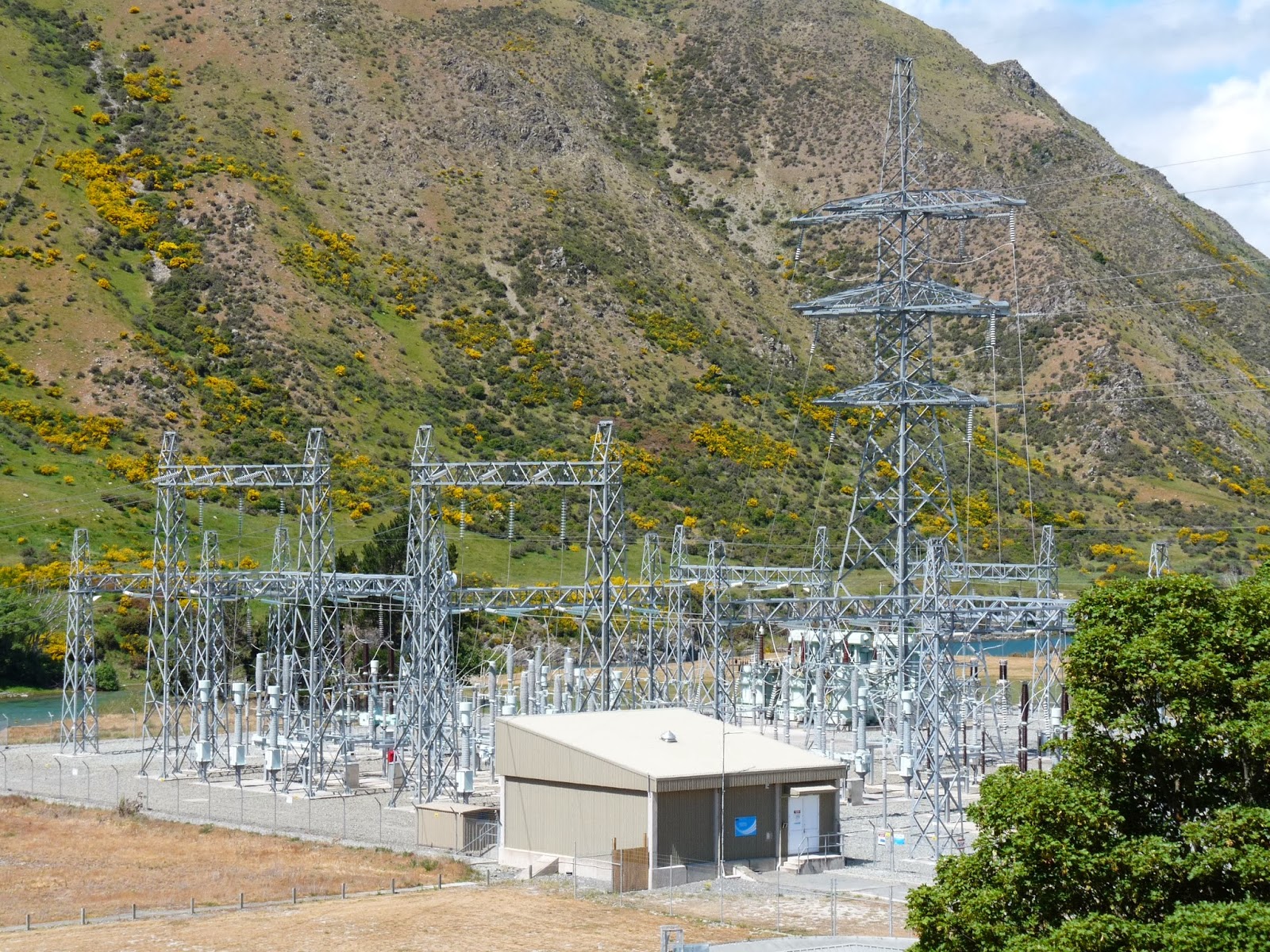

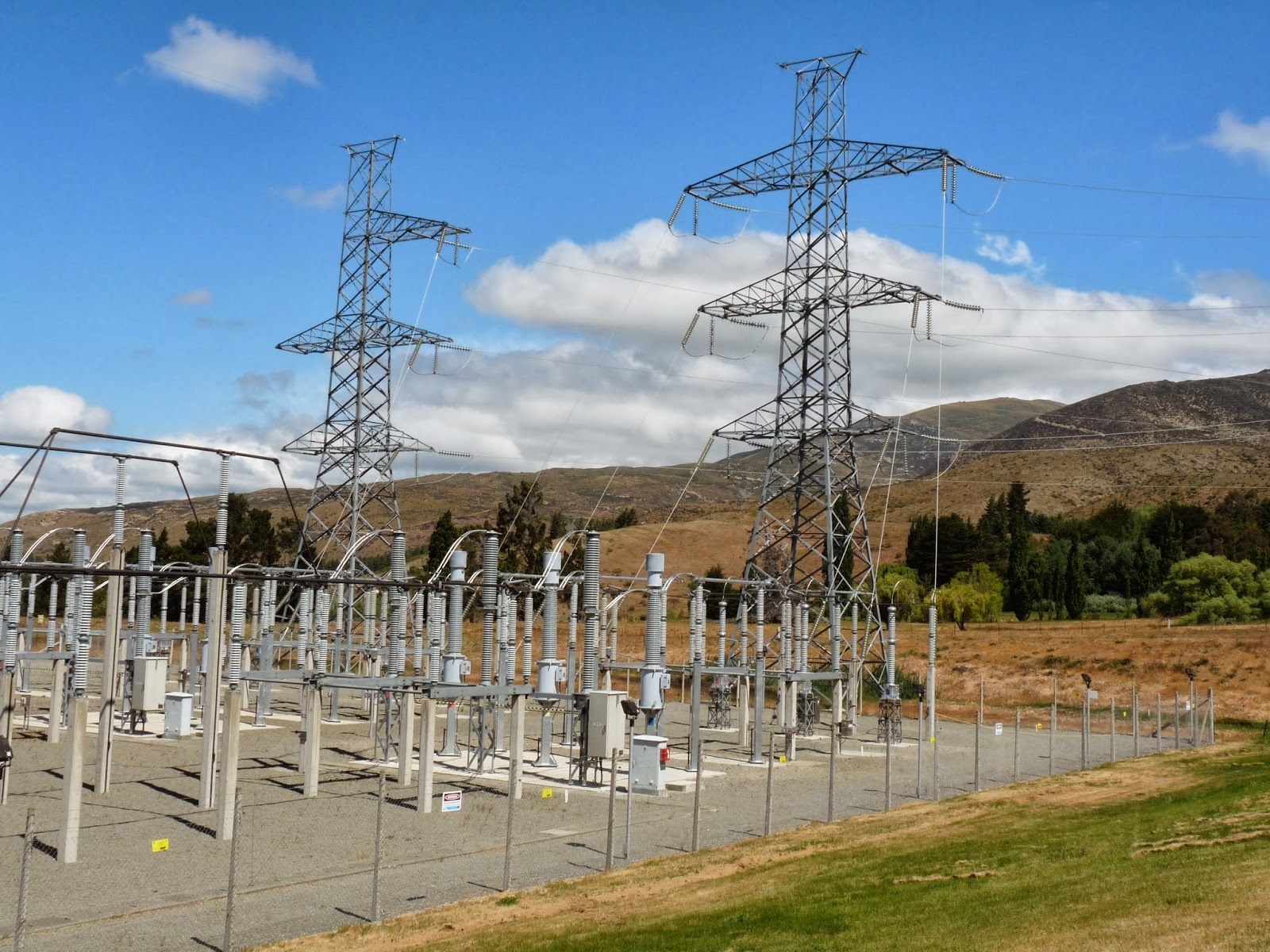

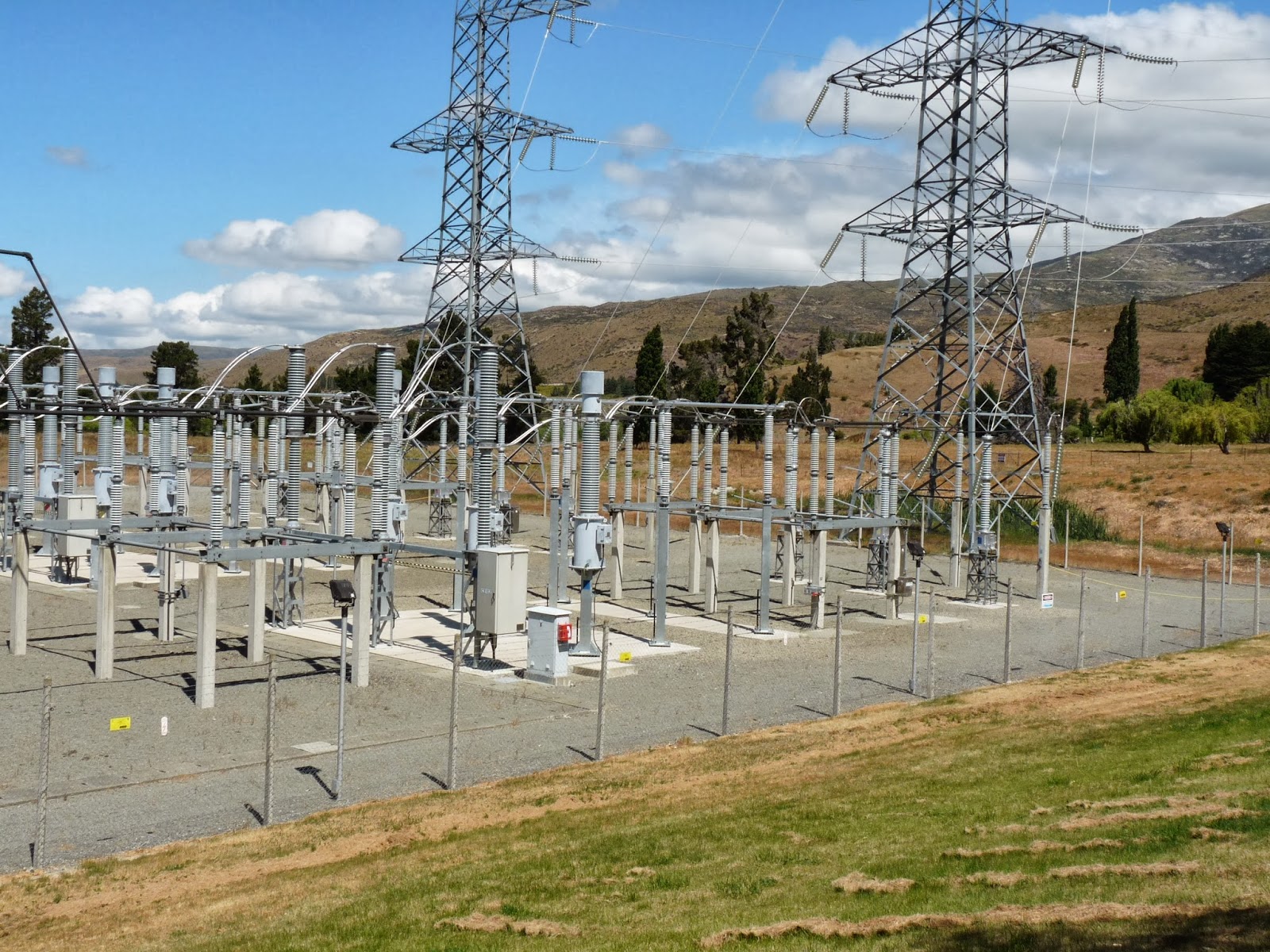

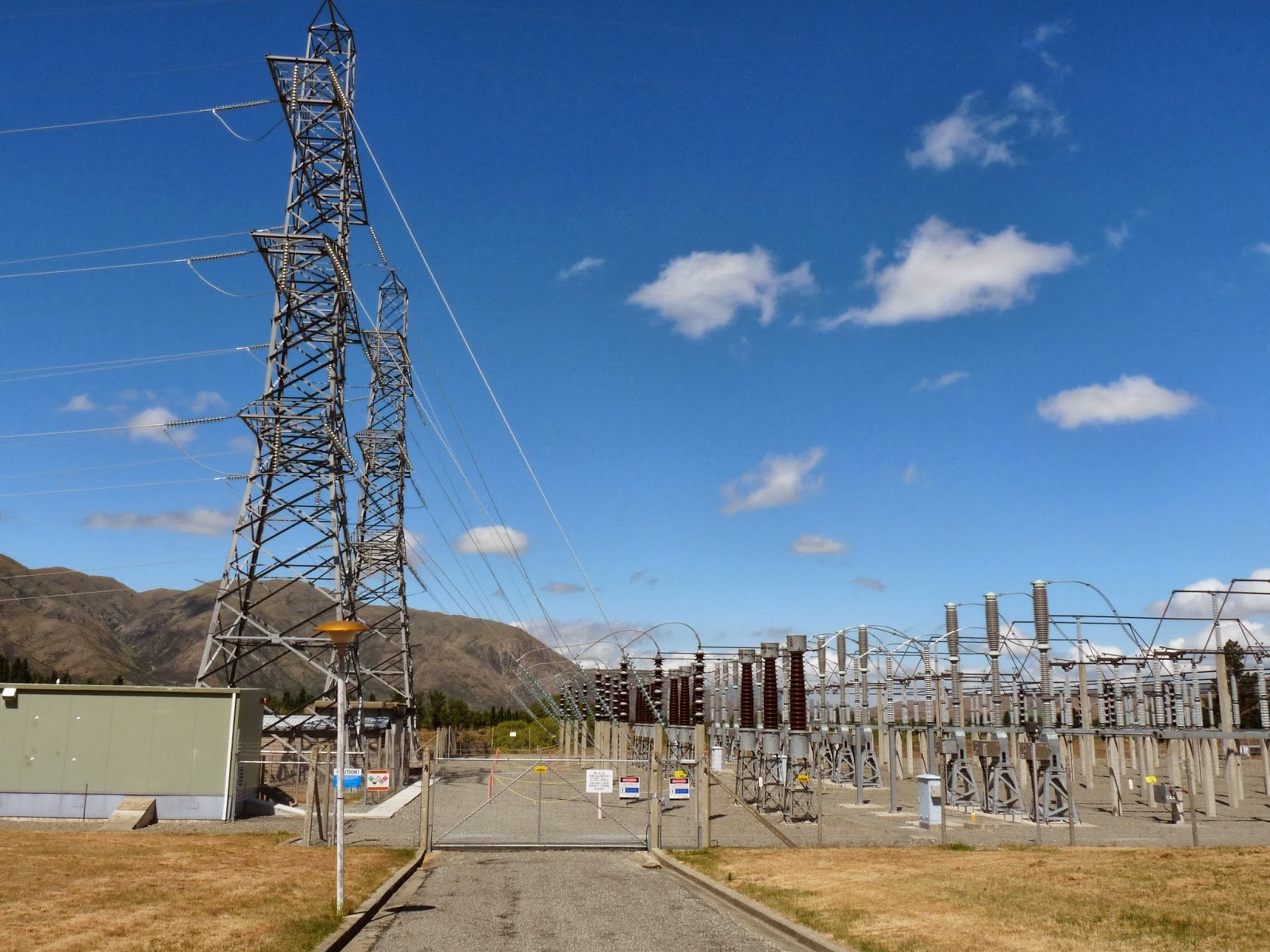

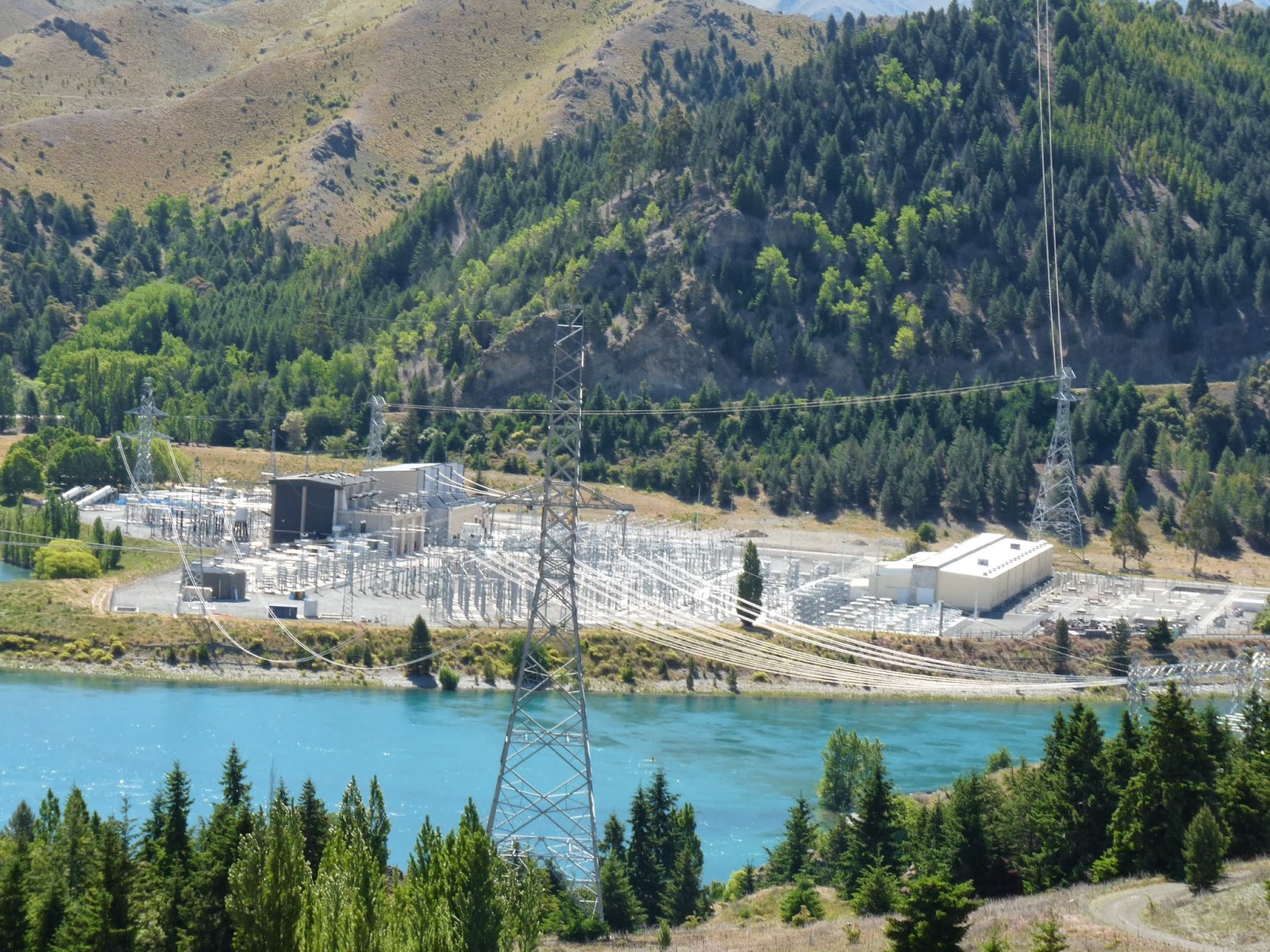

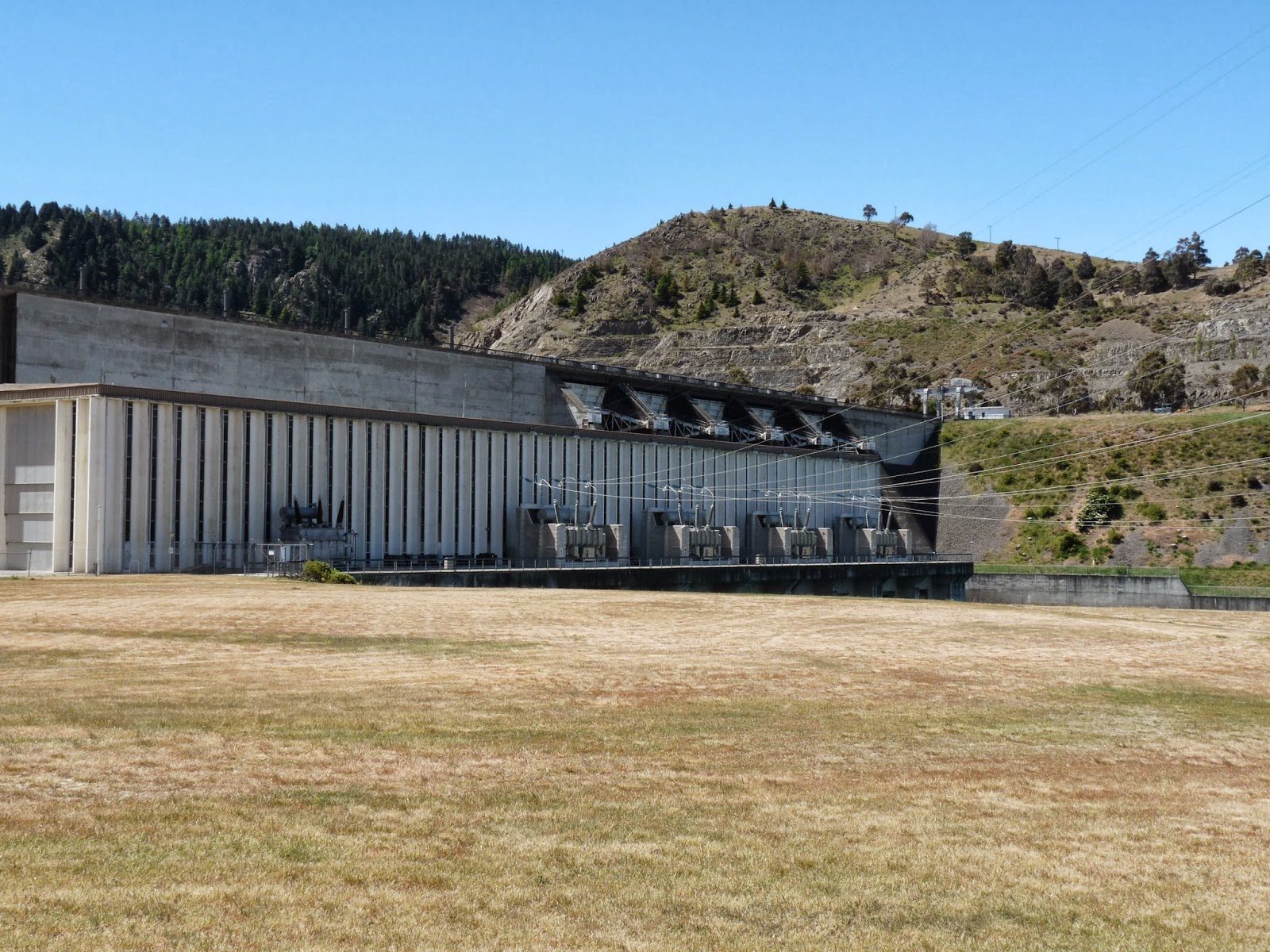

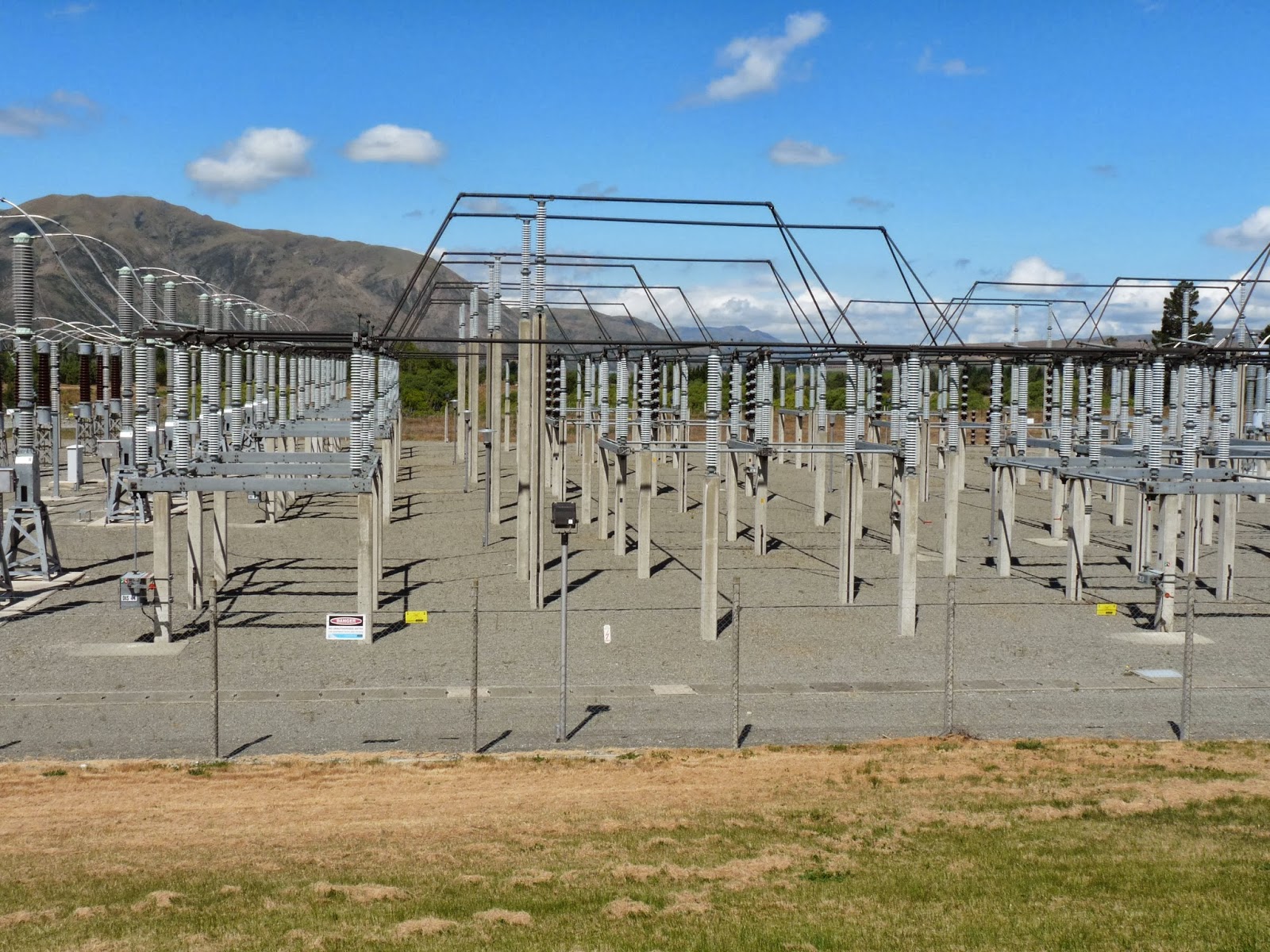

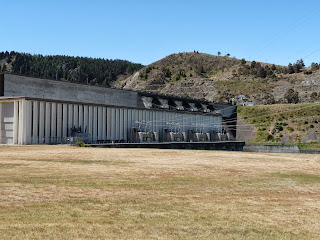

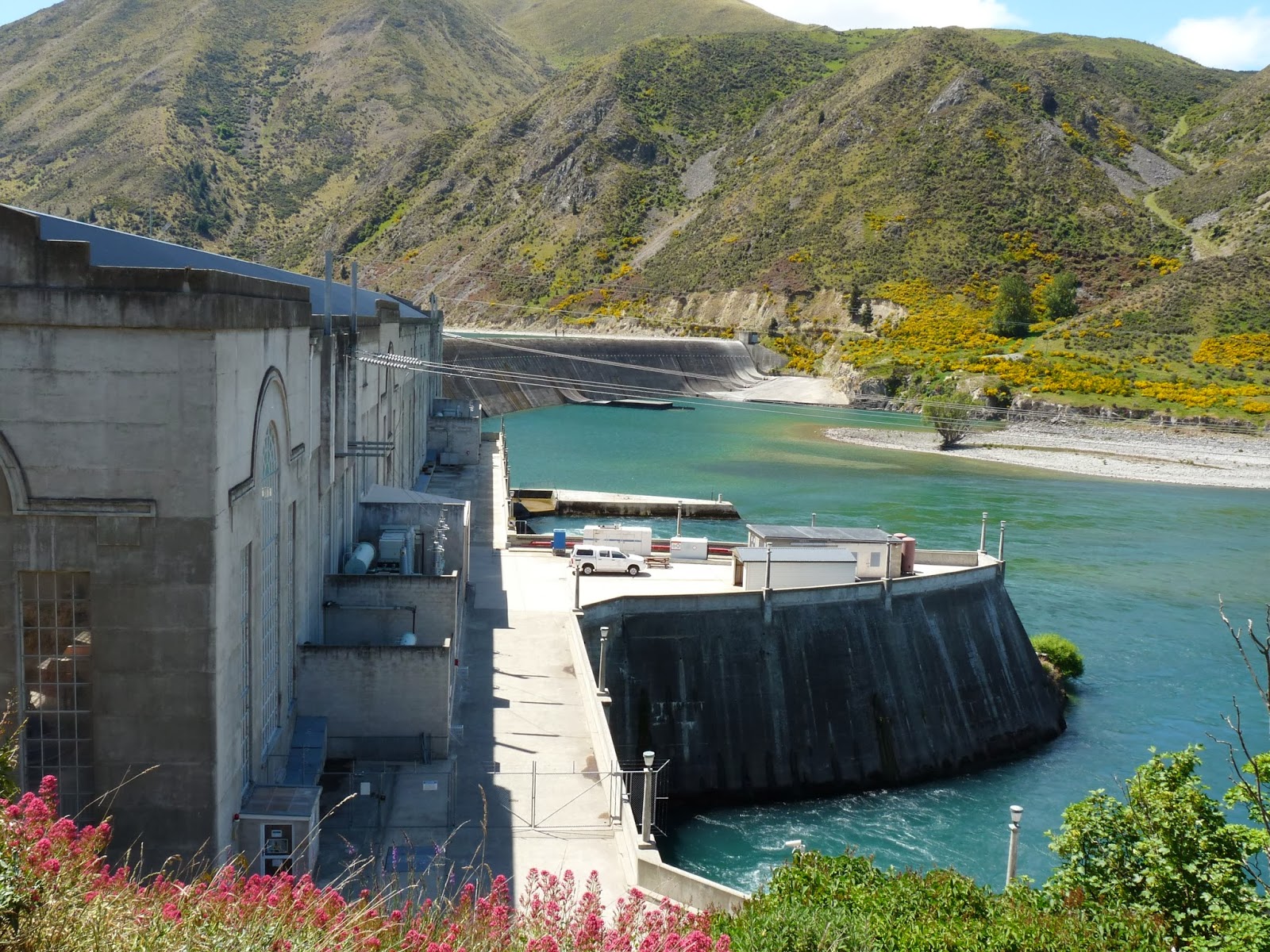

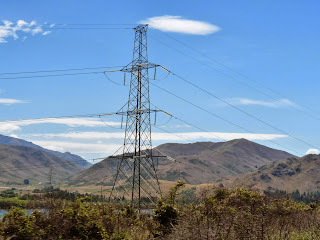

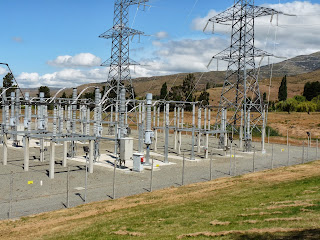

Aviemore lake power station (poste 220KV et centrale hydro-électrique)

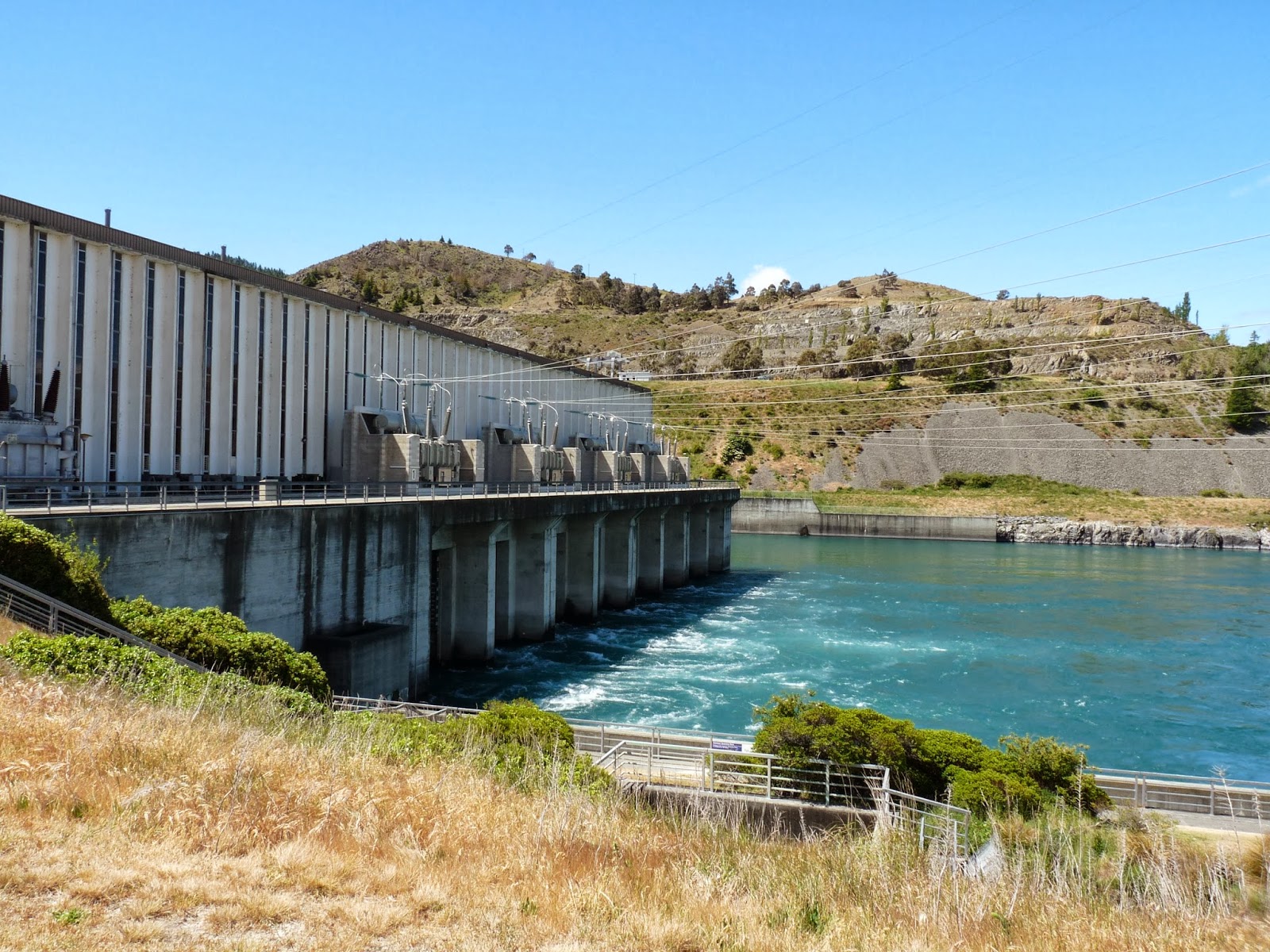

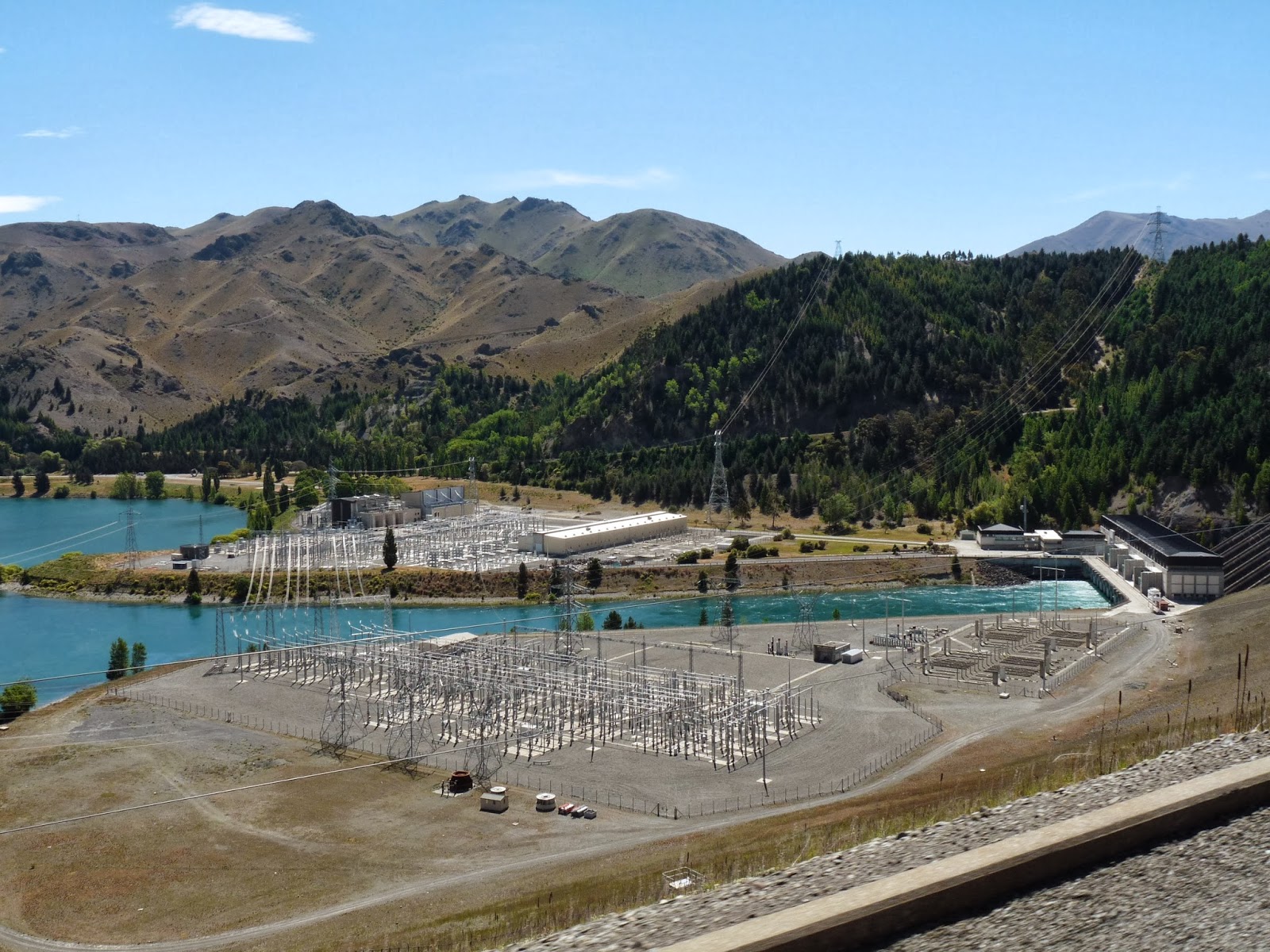

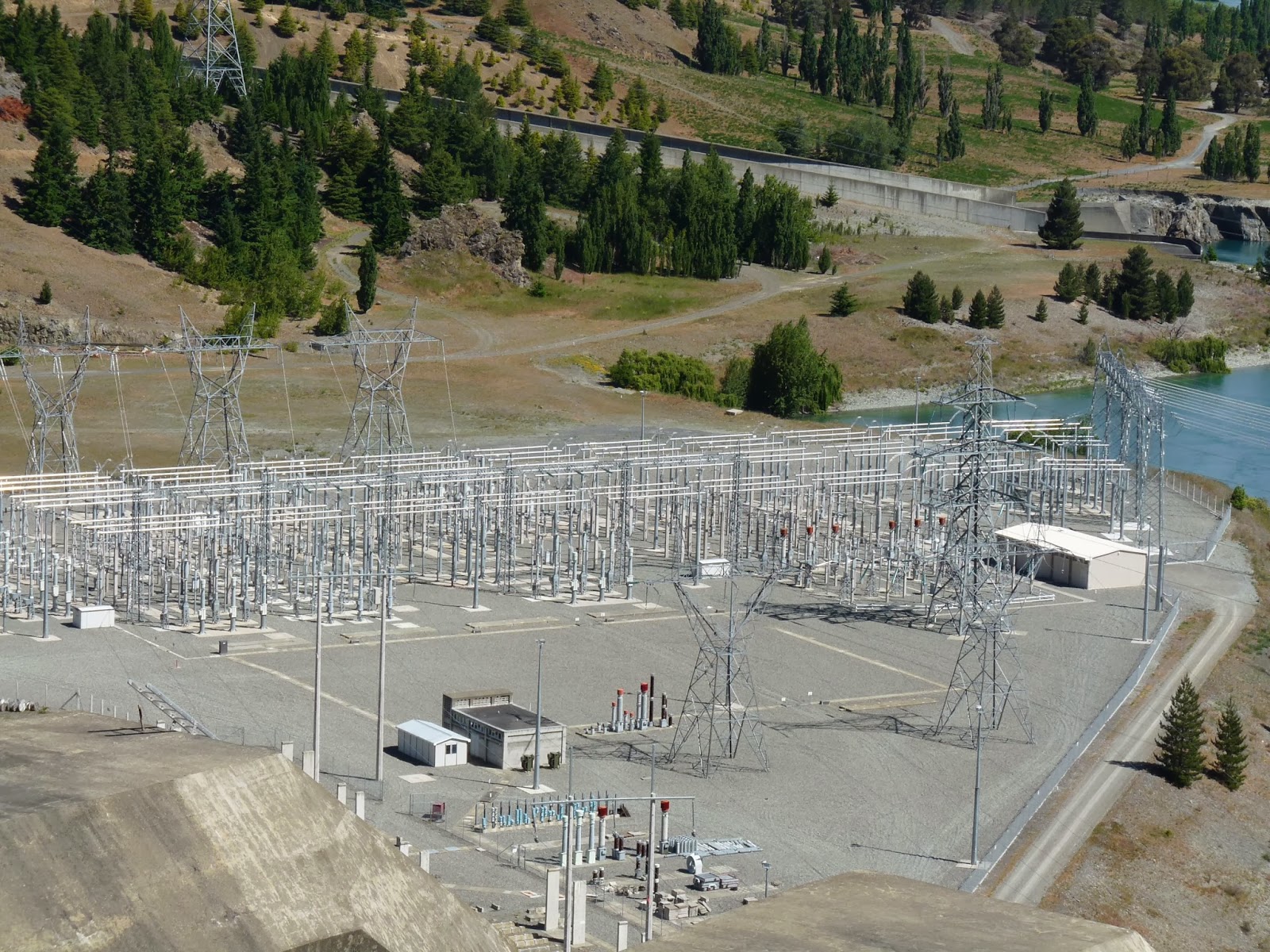

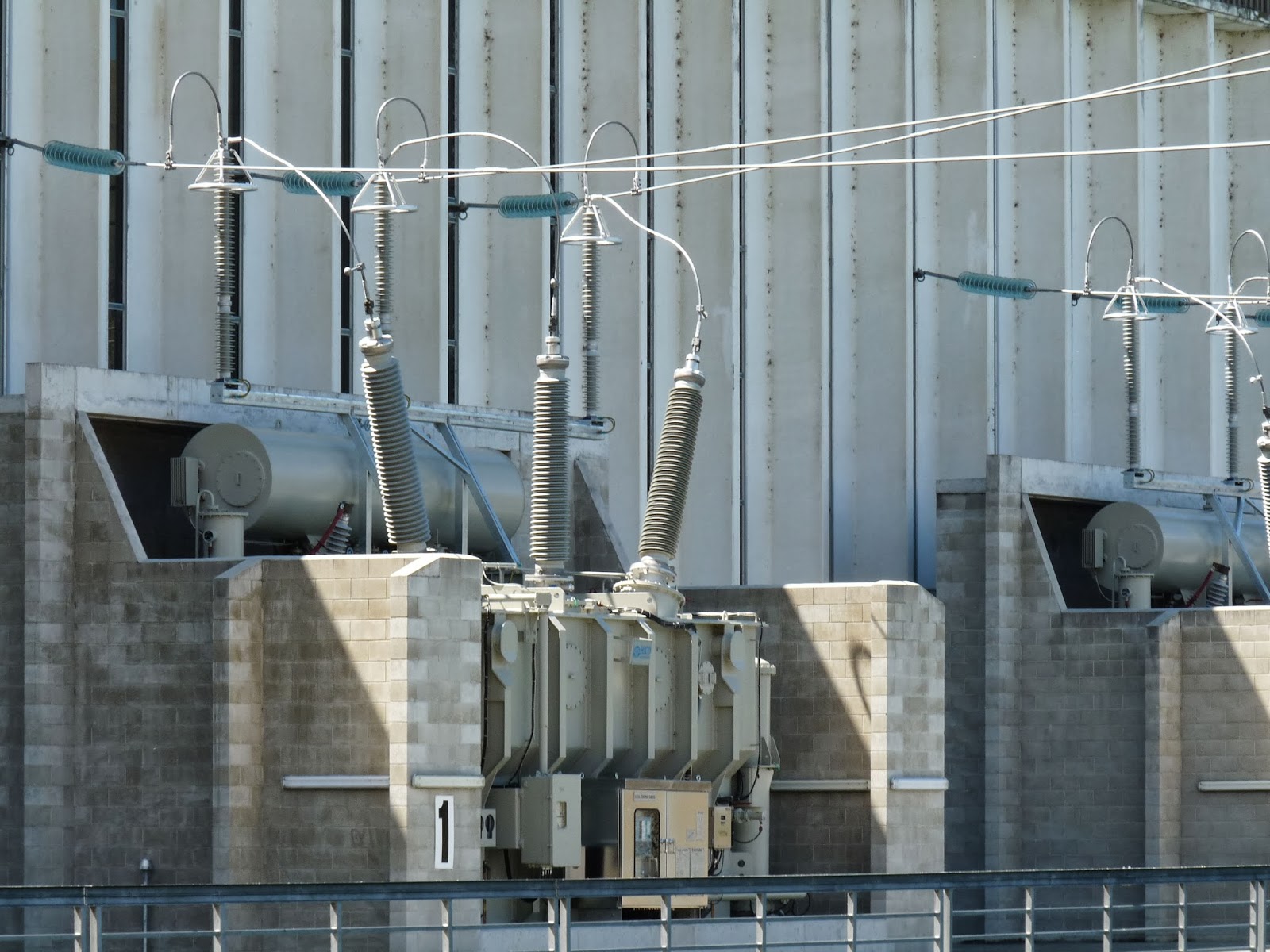

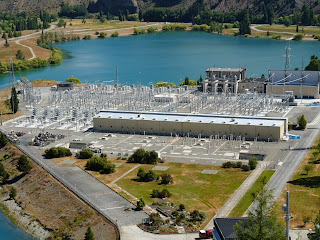

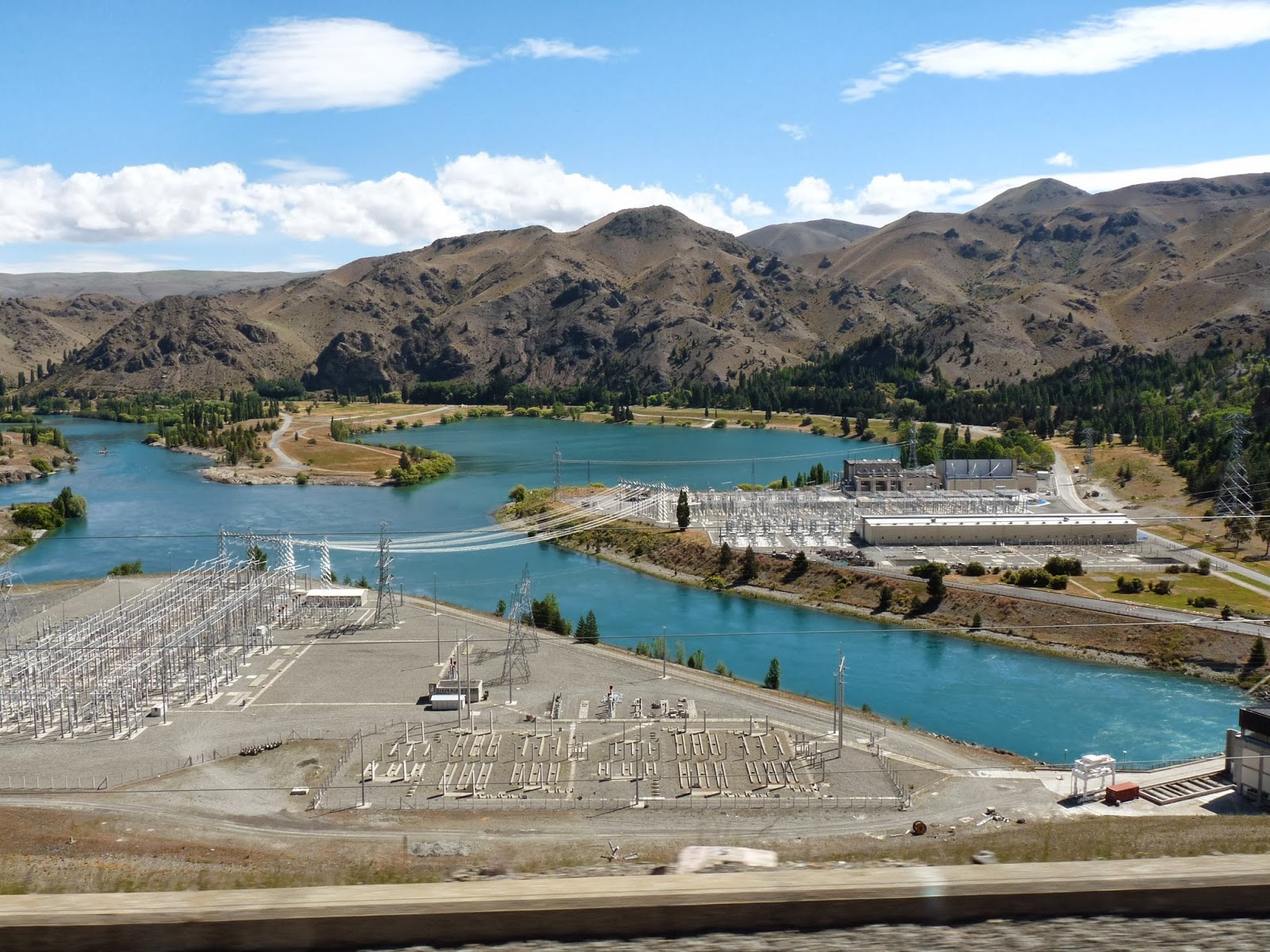

Benmore lake power station (poste 220 & 340KV  + centrale hydro-électrique de 540MW avec 6 groupes de 90MW)

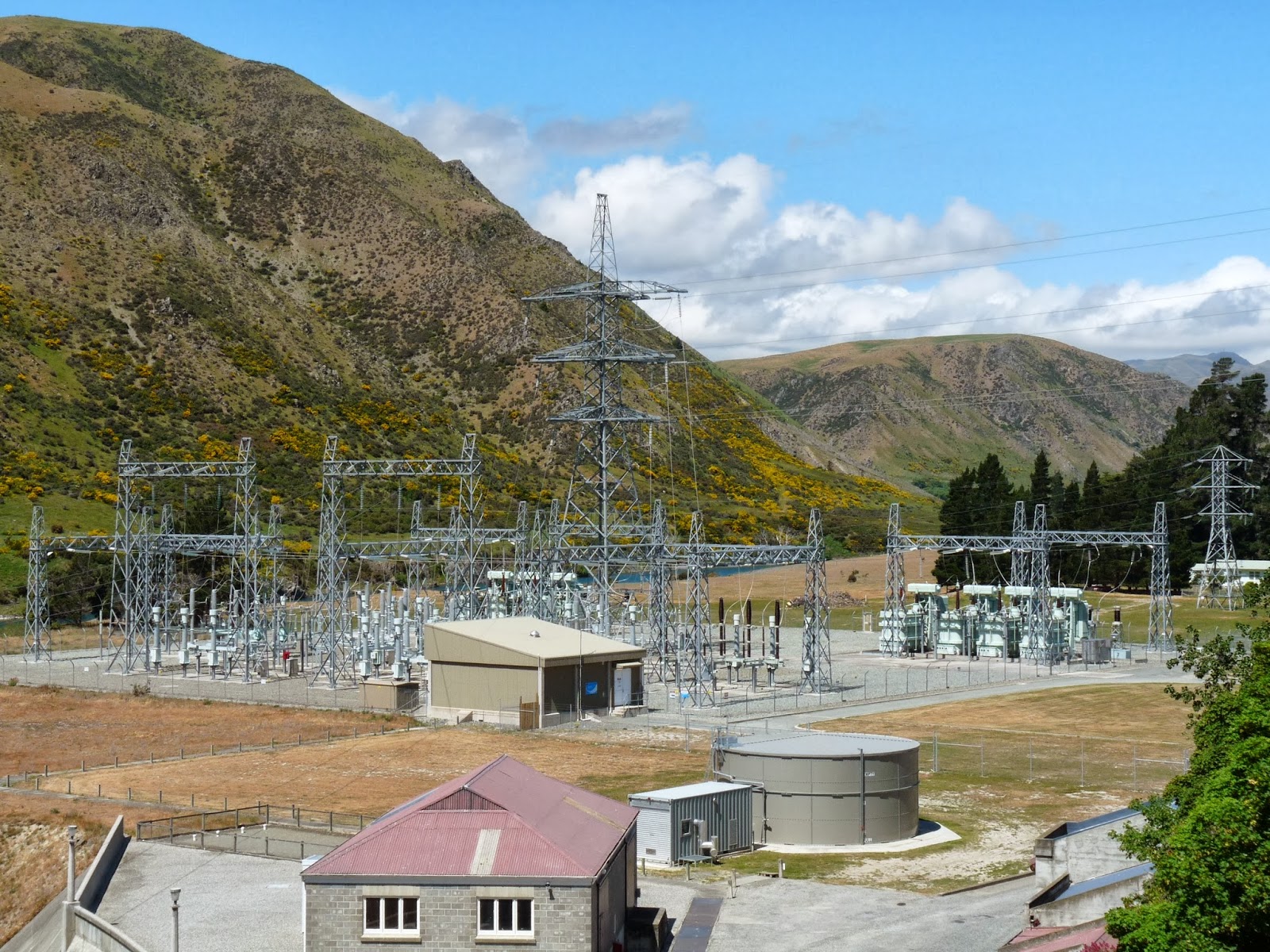

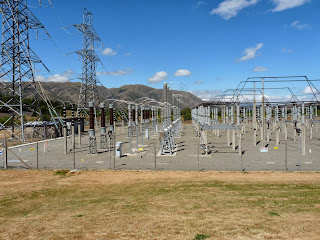

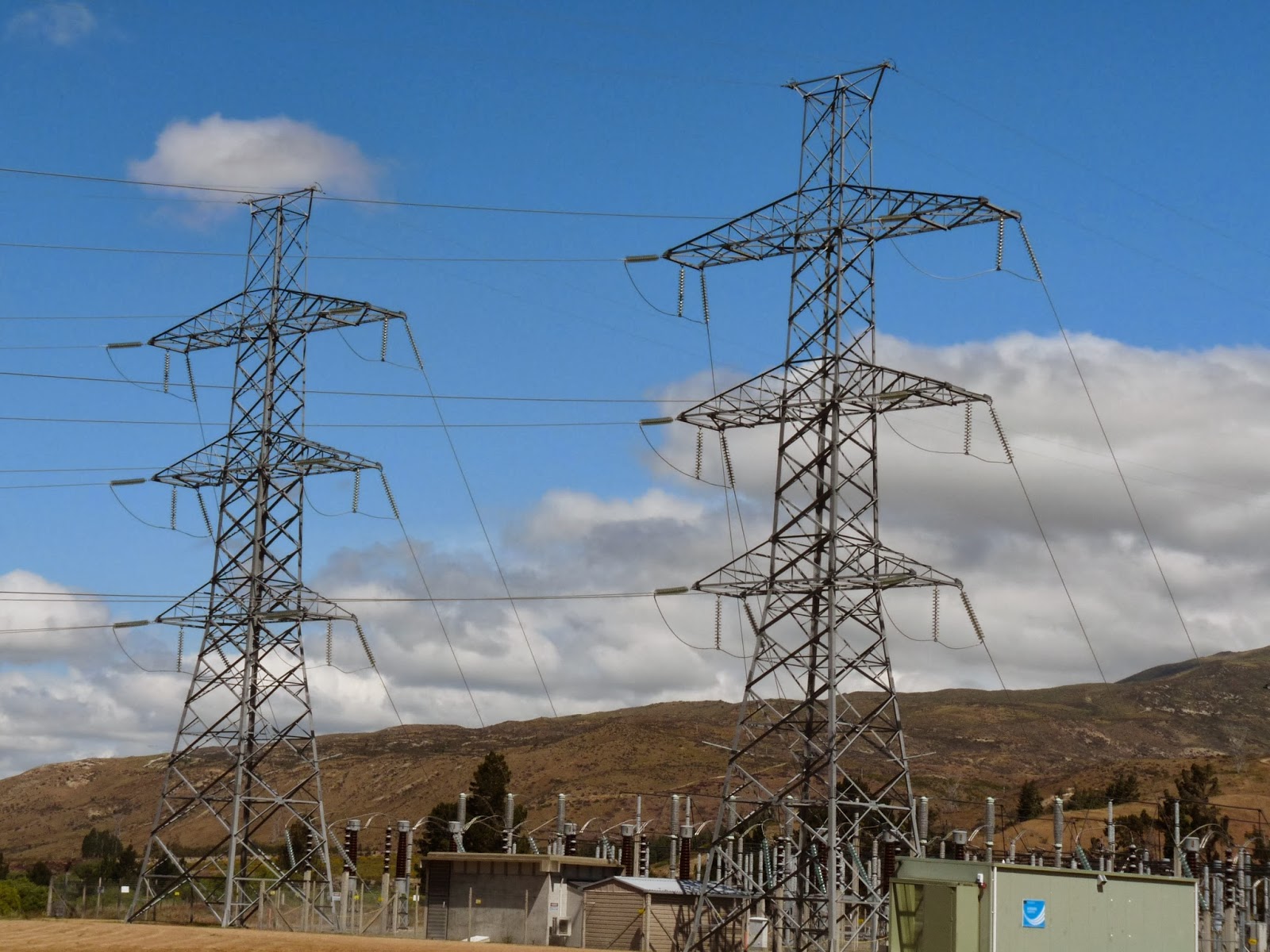

Waitaki lake power station  (poste 110KV & 220KV et centrale hydro-électrique)

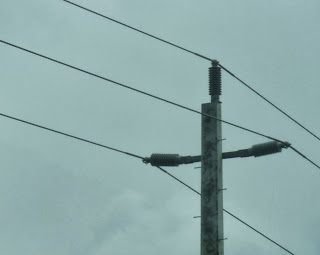

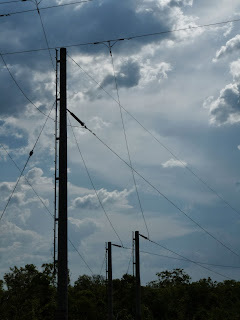

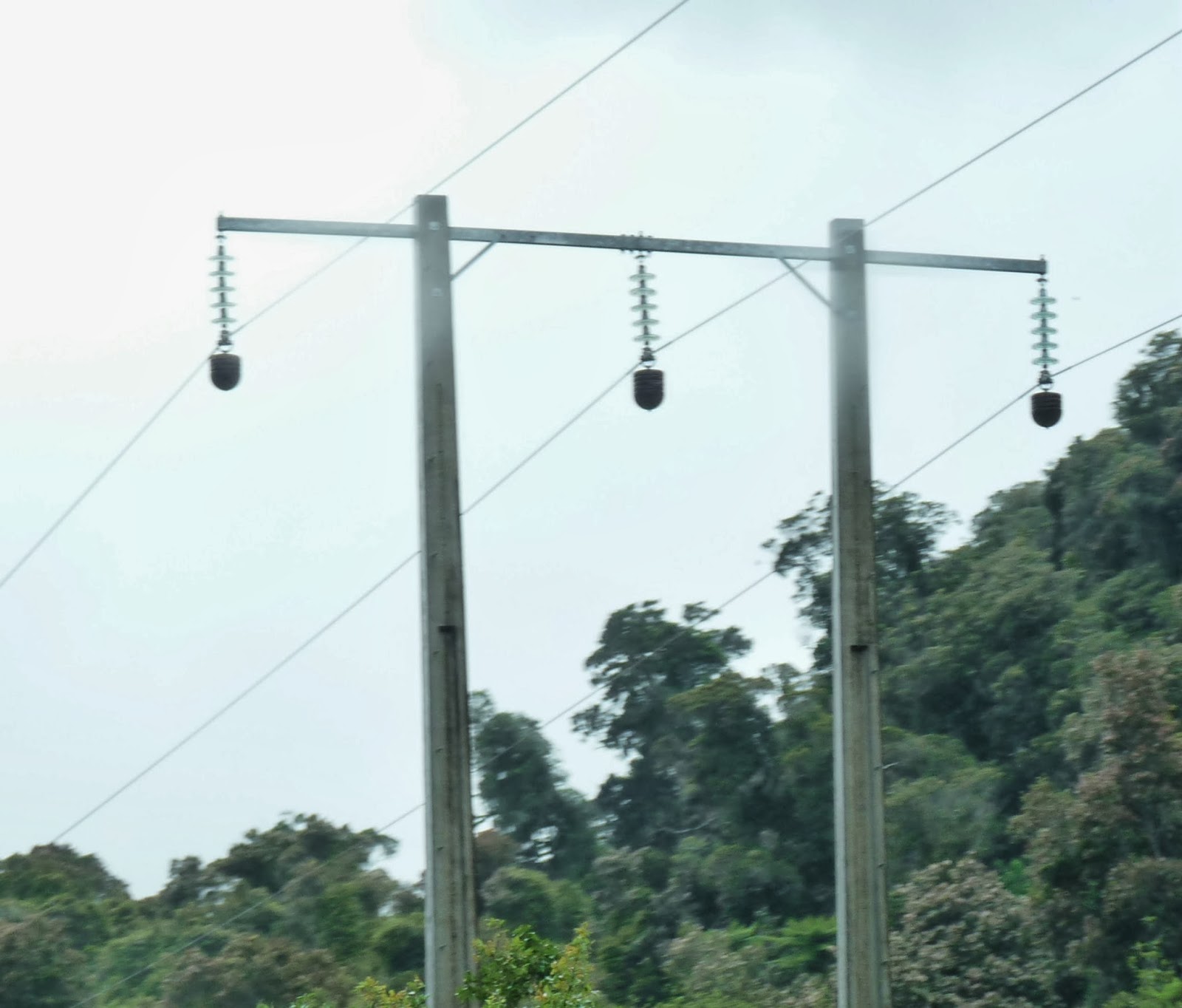

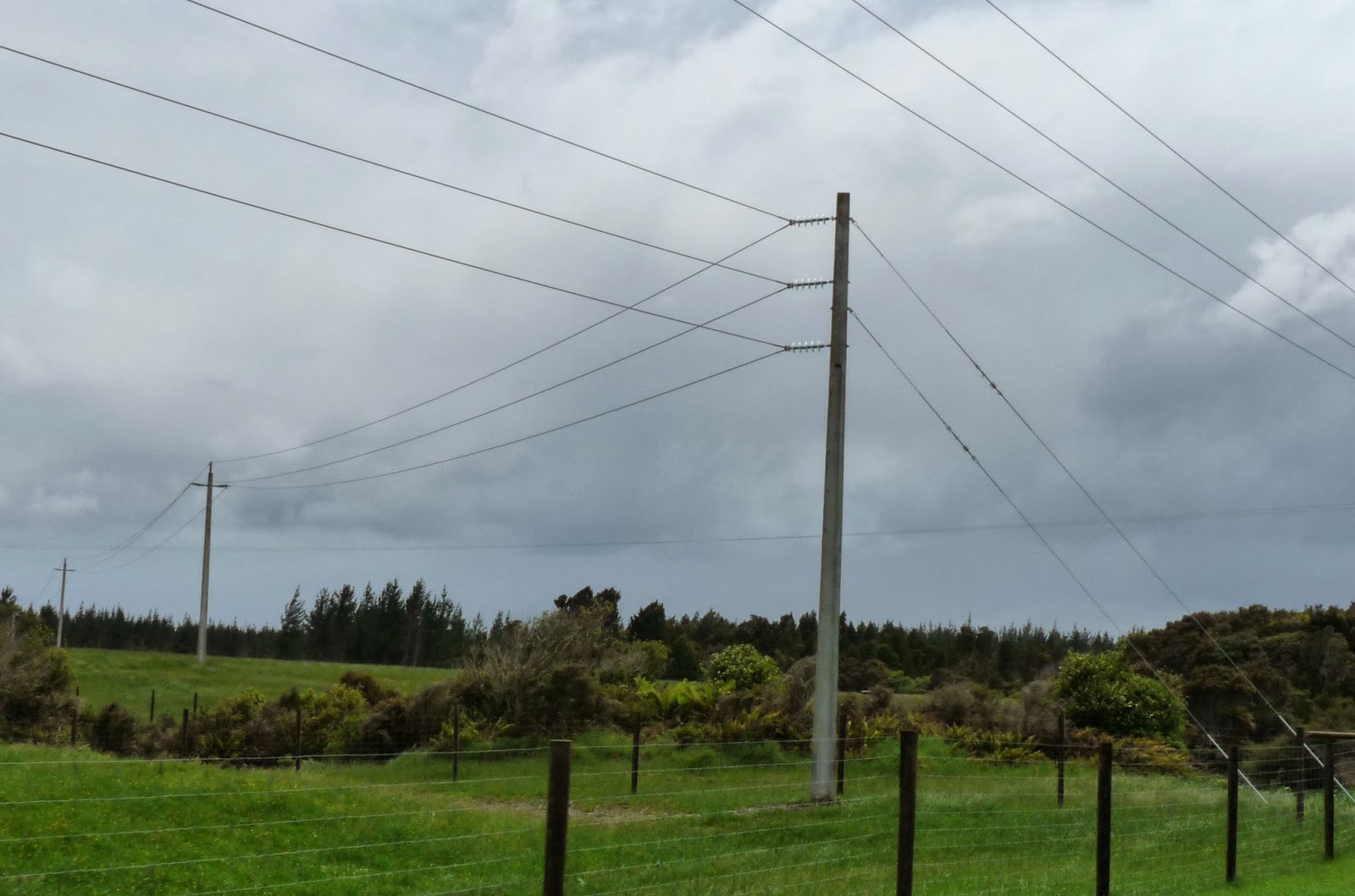

West Coast - monopodes 50KV (principalement poteaux bois)

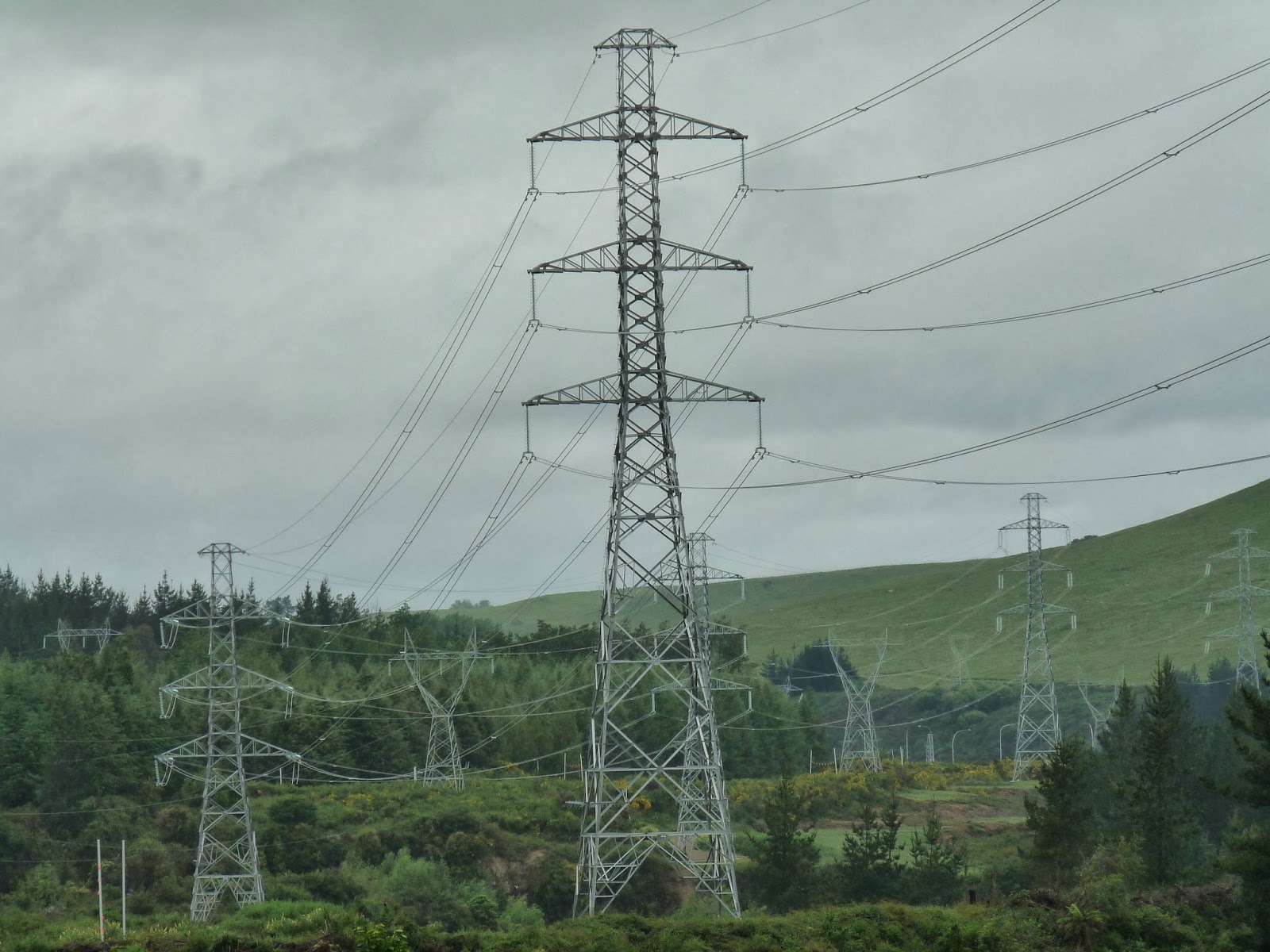

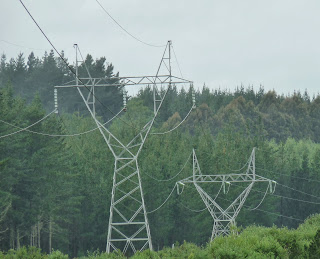

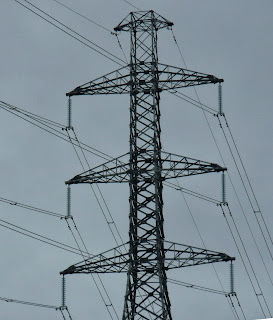

 Rotorua - simple et double terne 220KV (depuis production géothermique). A noter les faisceaux doubles

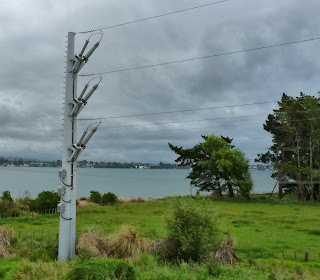

Tauranga - Monopode aérosouterrain 110KV

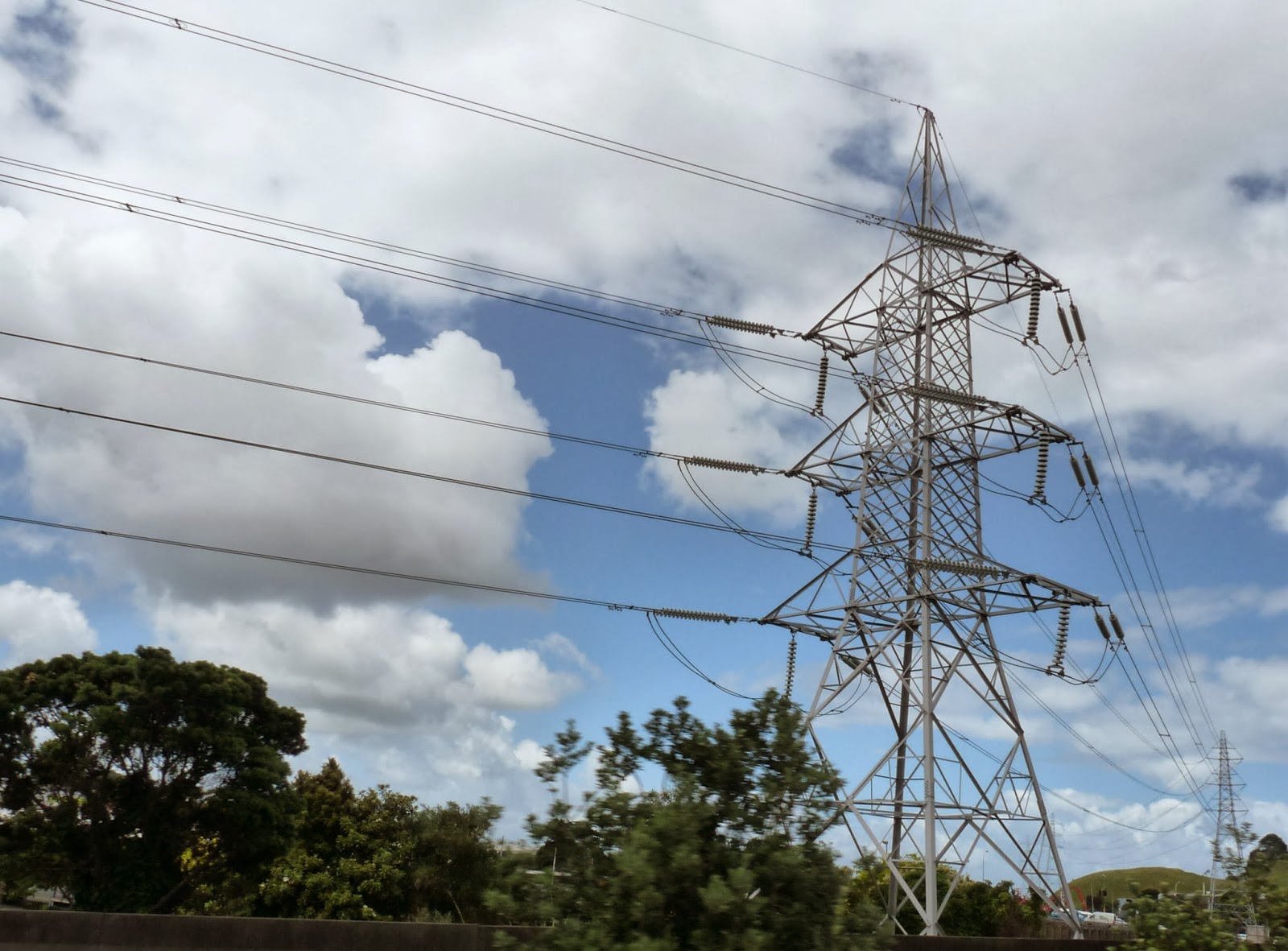

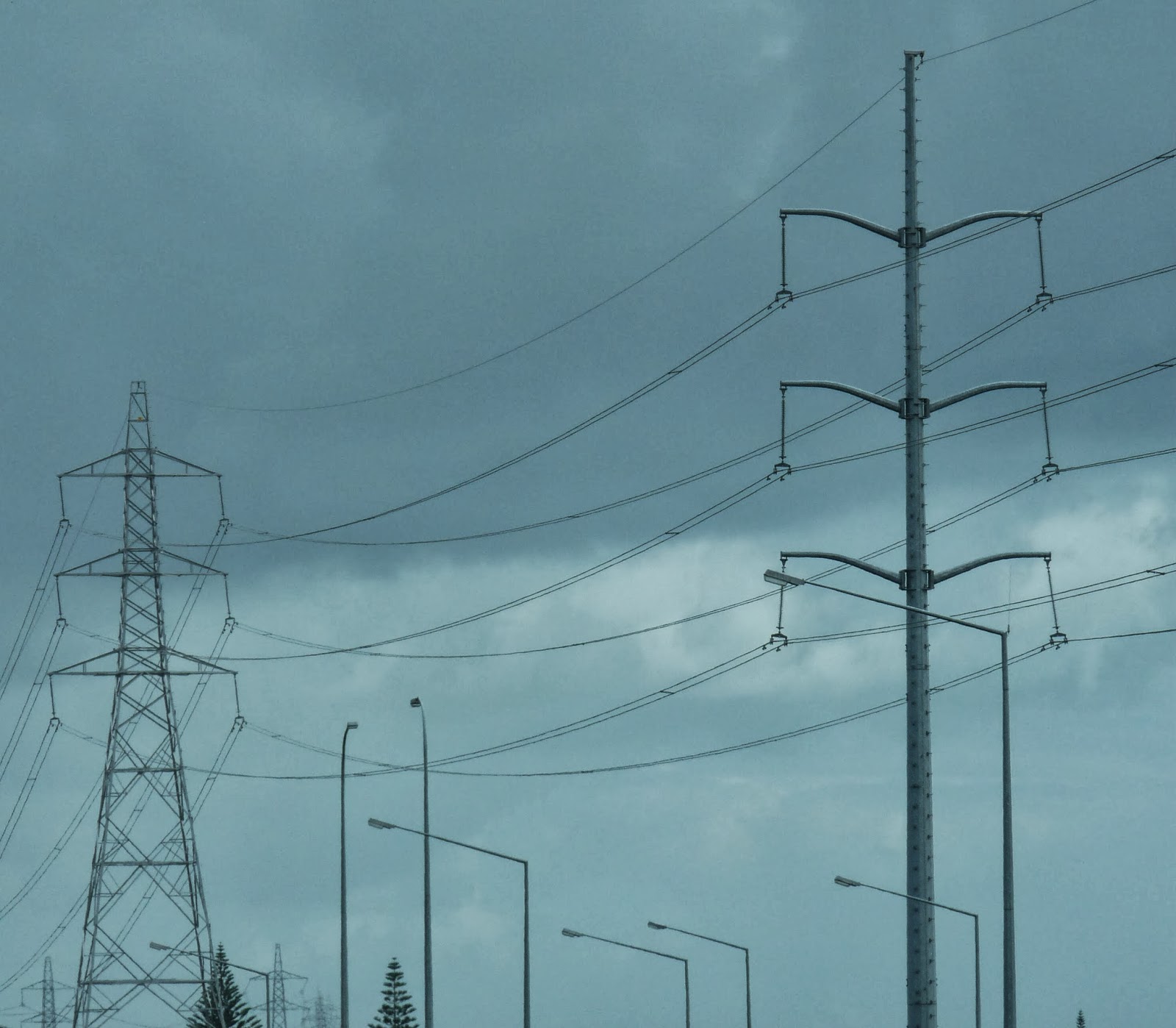

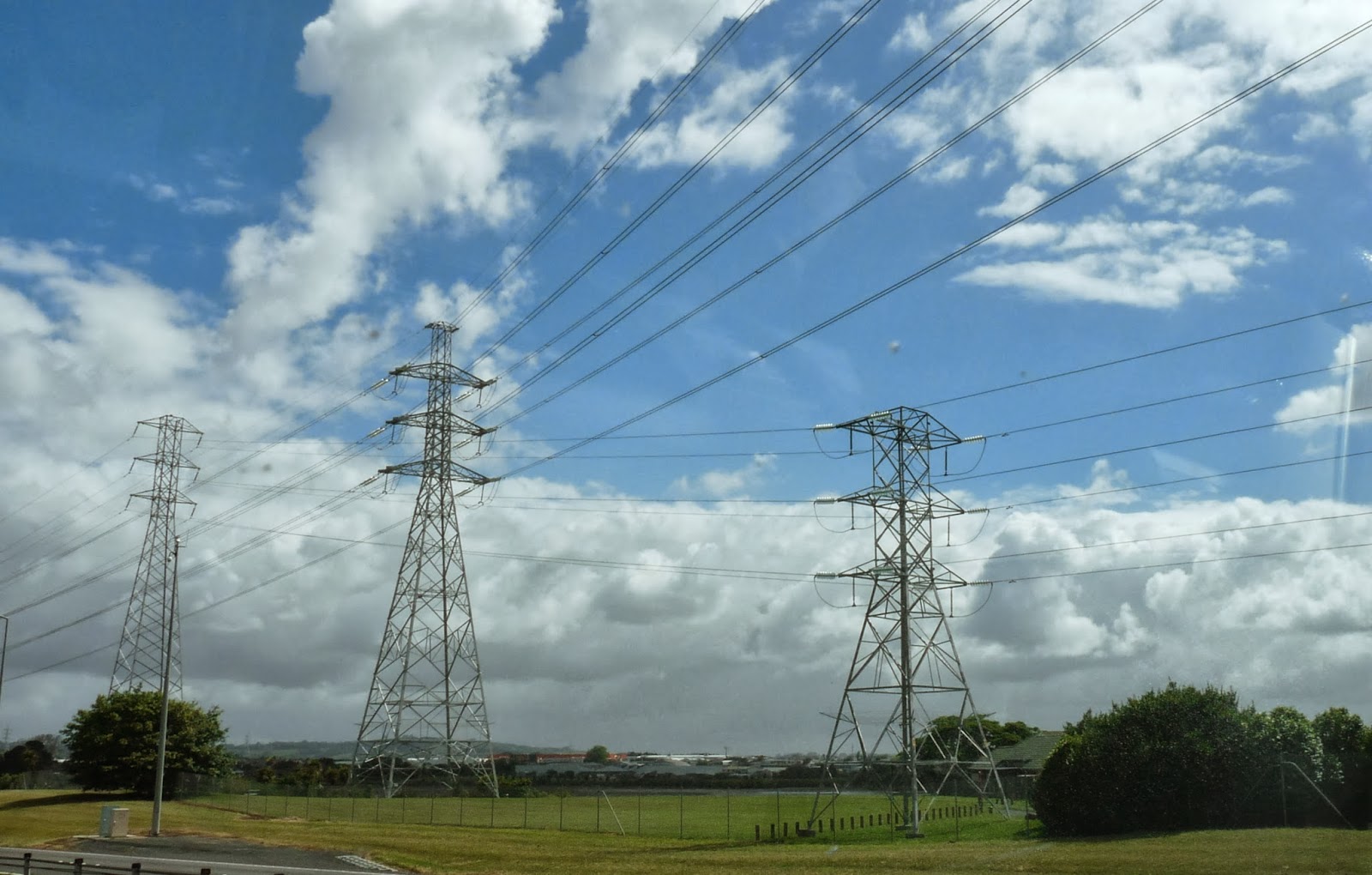

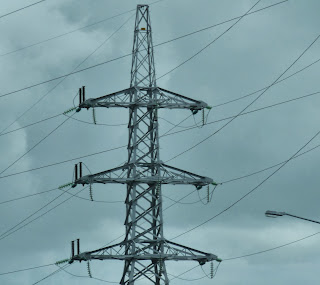

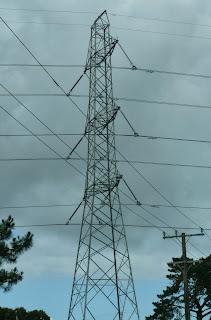

Auckland - 220KV et 110KV:

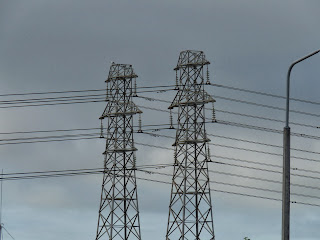

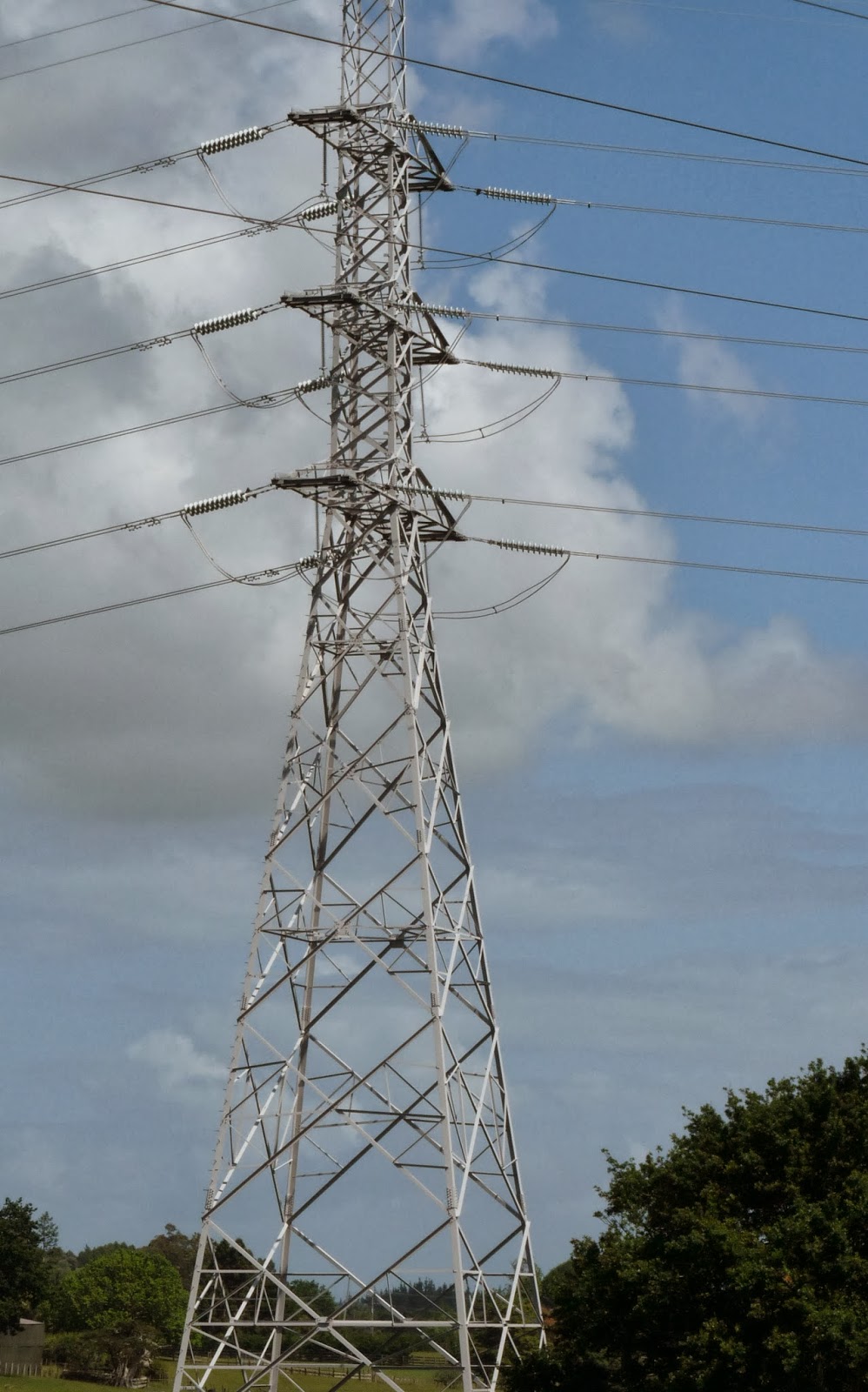

faisceaux triples 220KV

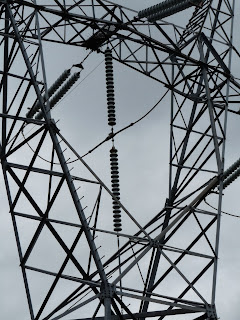

 Chaines de suspension en A - 220KV

piquage avec colonnes isolantes pour supporter les ponts de continuité.

Monopode type muguet - 220KV

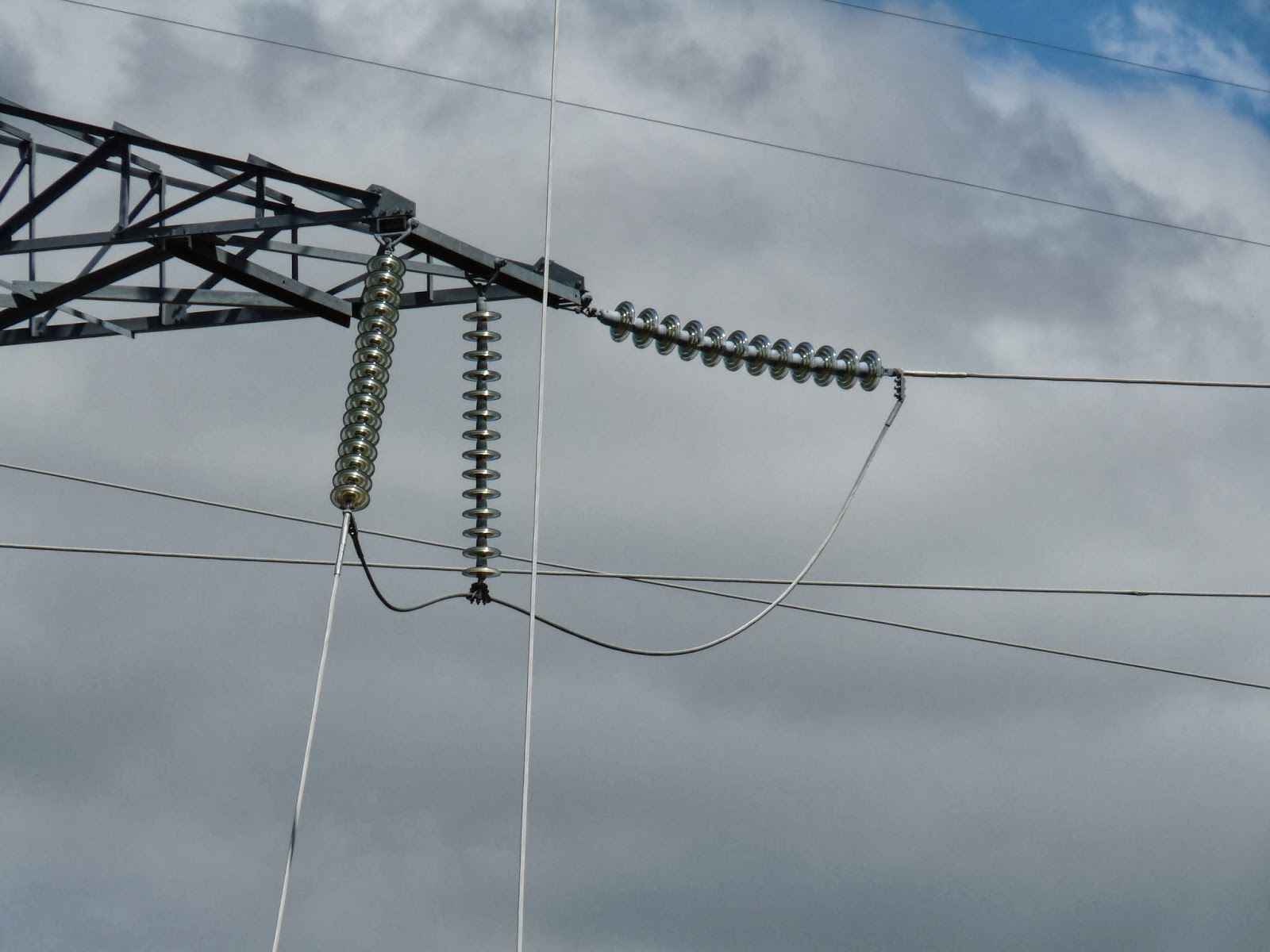

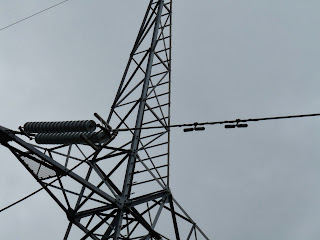

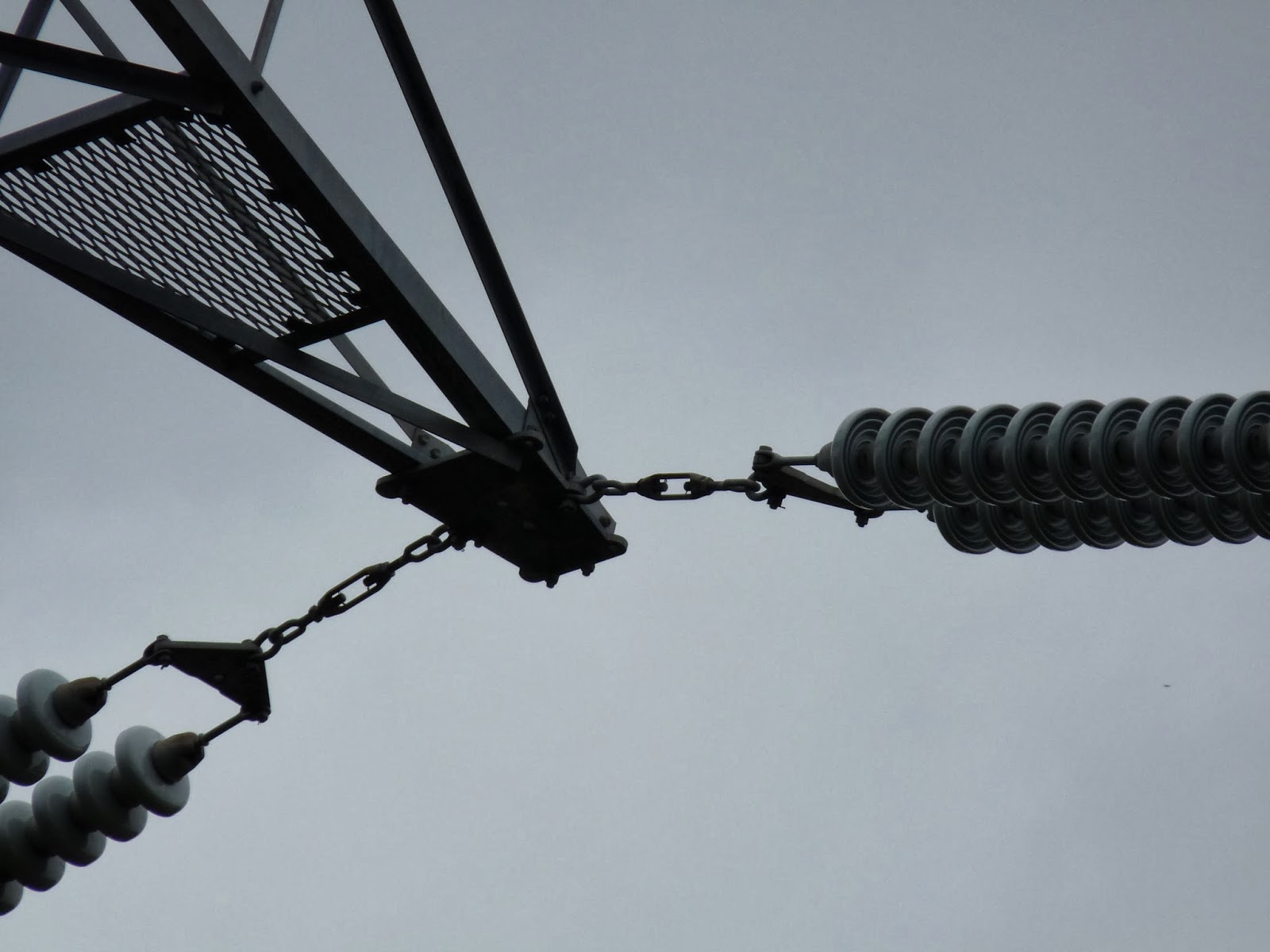

Ancrage 220KV - faisc

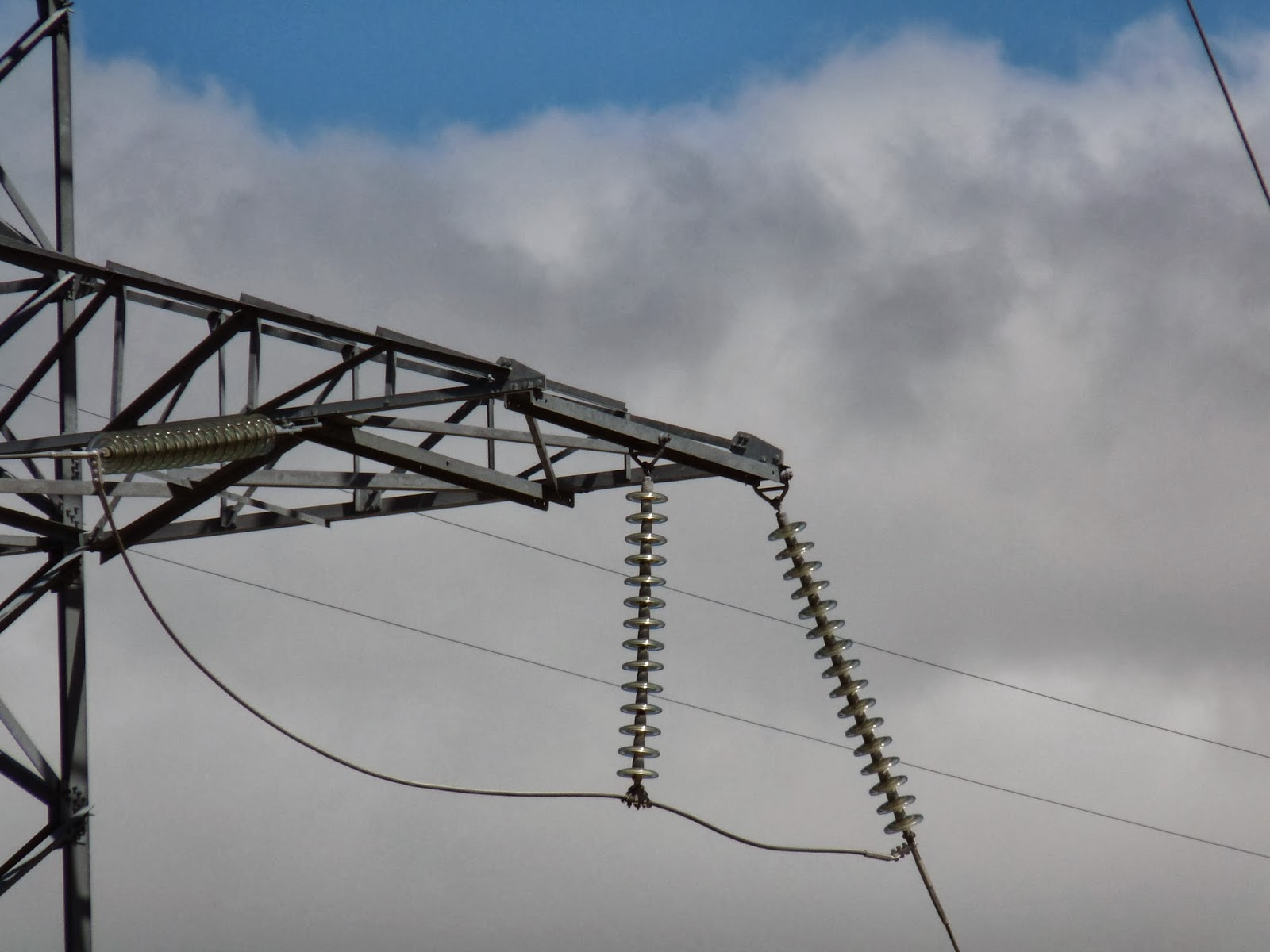

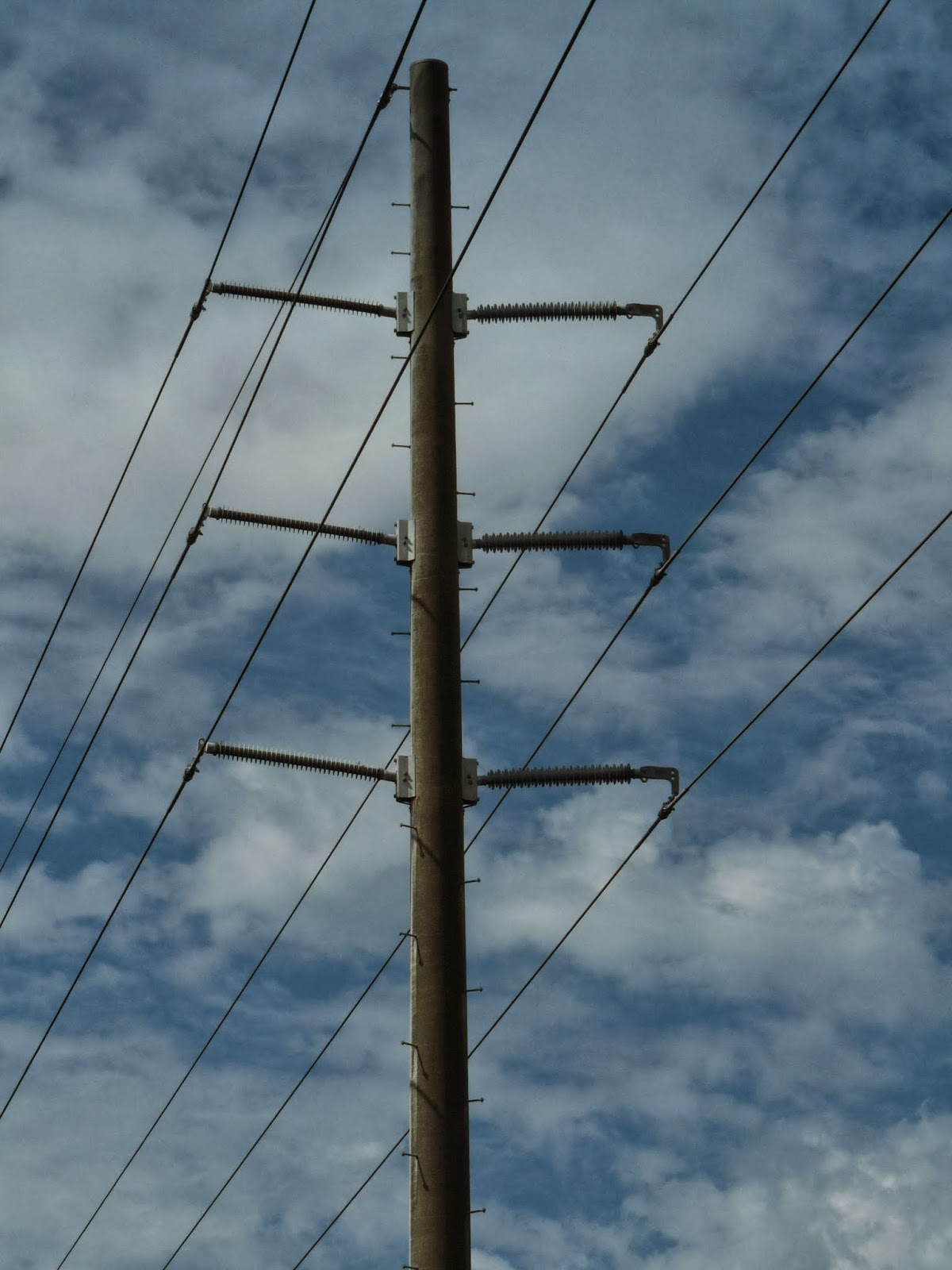

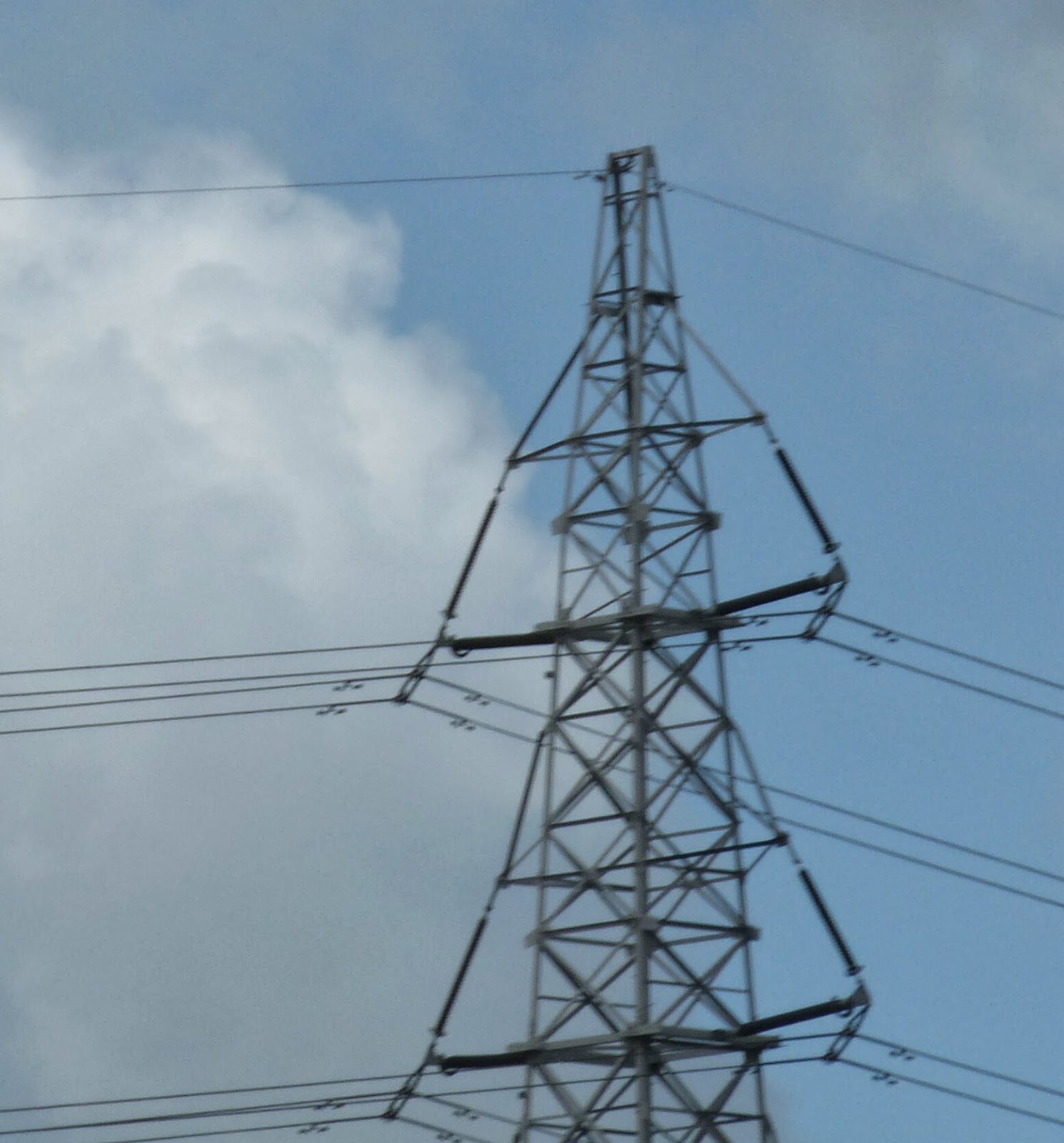

Suspension avec colonnes isolantes 220KV

Croisement 220KV / 110KV (le petit pylone 110KV en dessous est sous la nappe)

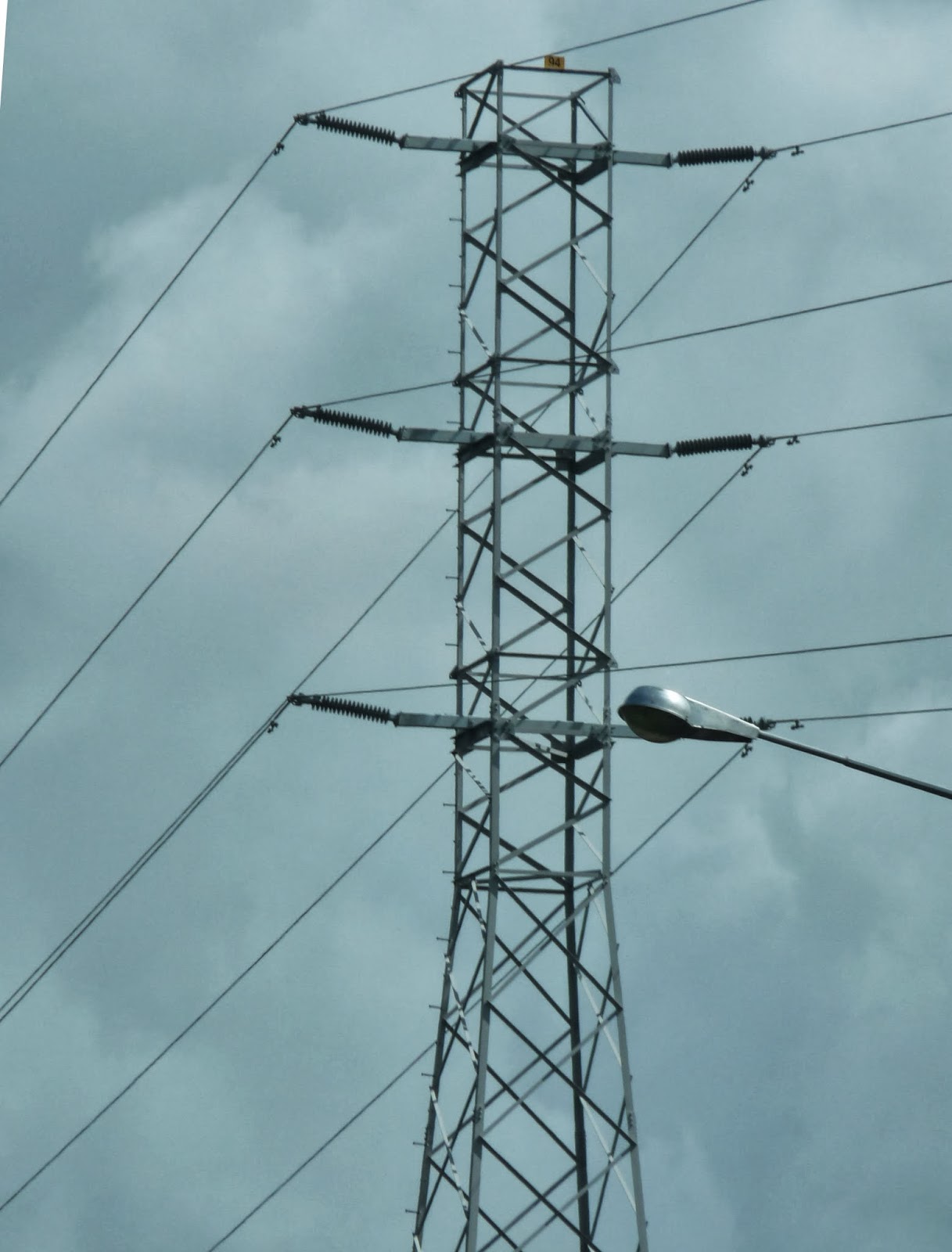

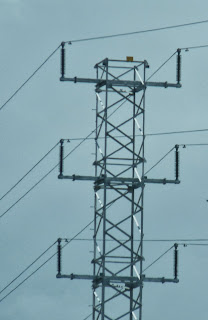

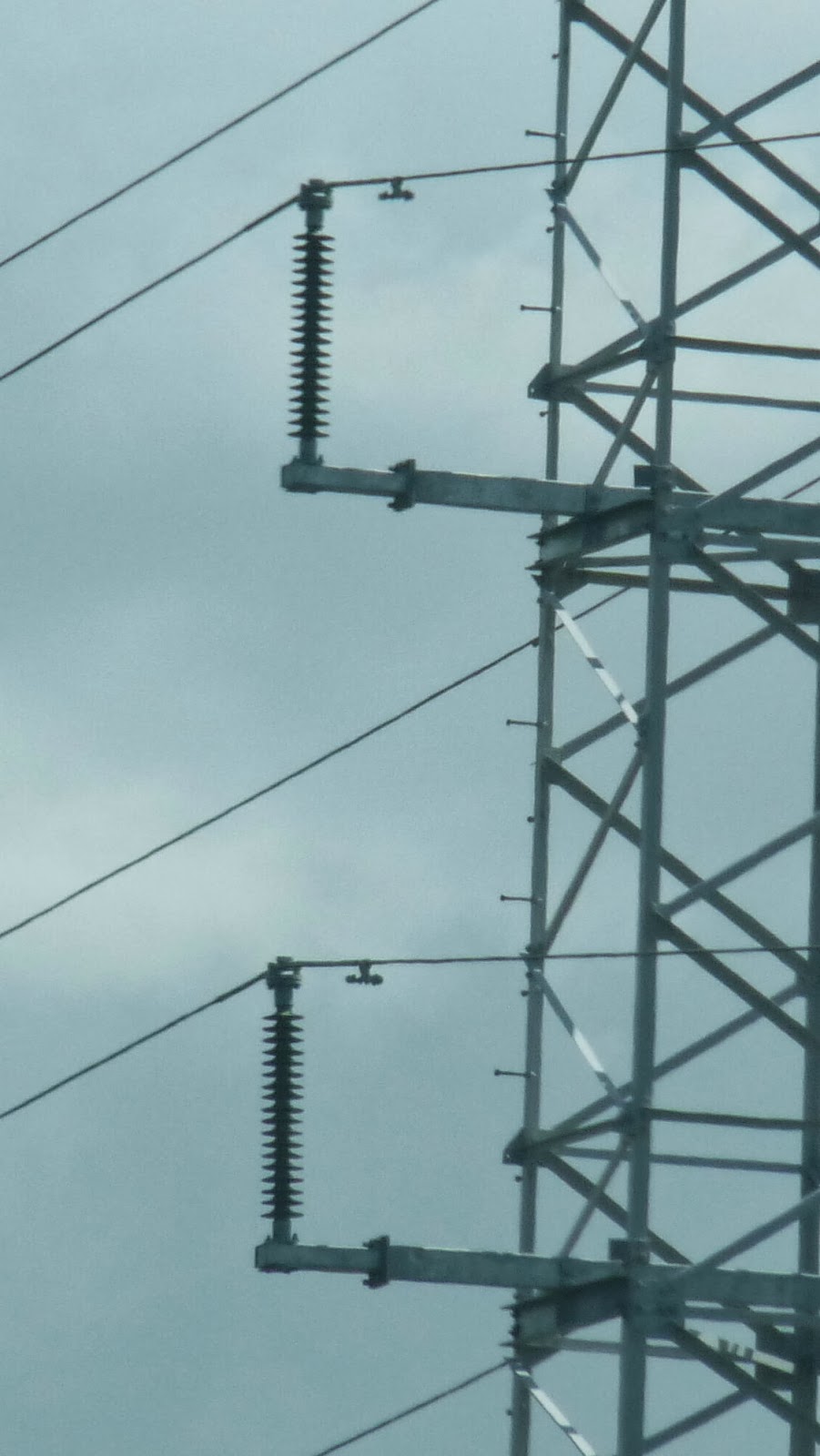

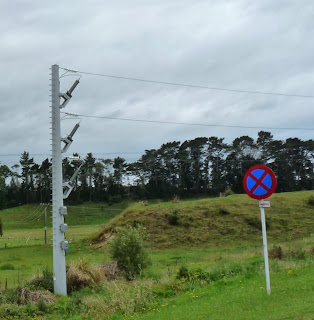

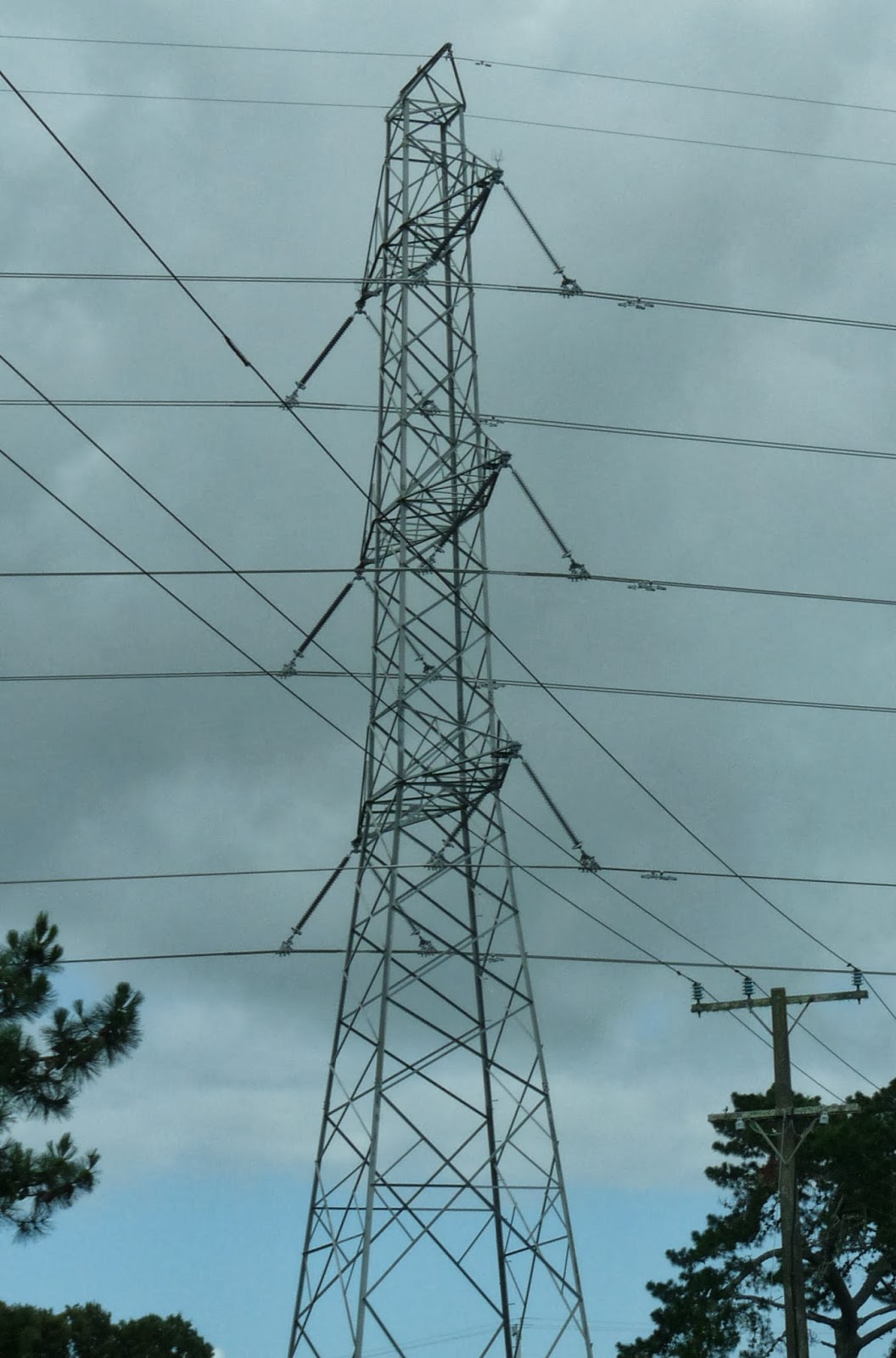

Pylones 110KV - suspensions sur colonnes isolantes:



*************************************************************

Pylônes en Australie:

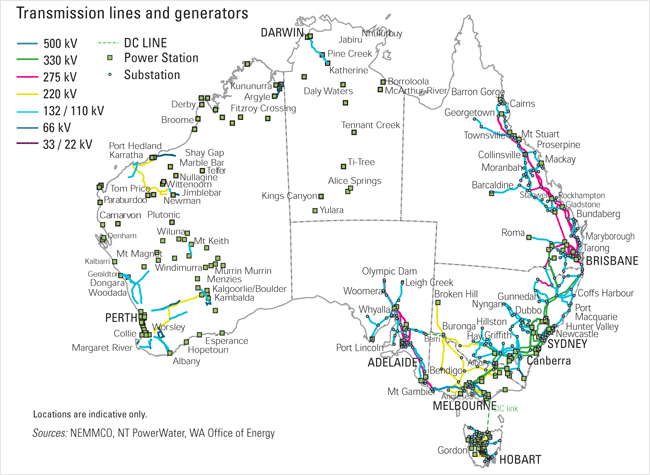

Carte du réseau Australien (500KV, 330KV, 275KV, 220KV, 132/110KV, 66KV)

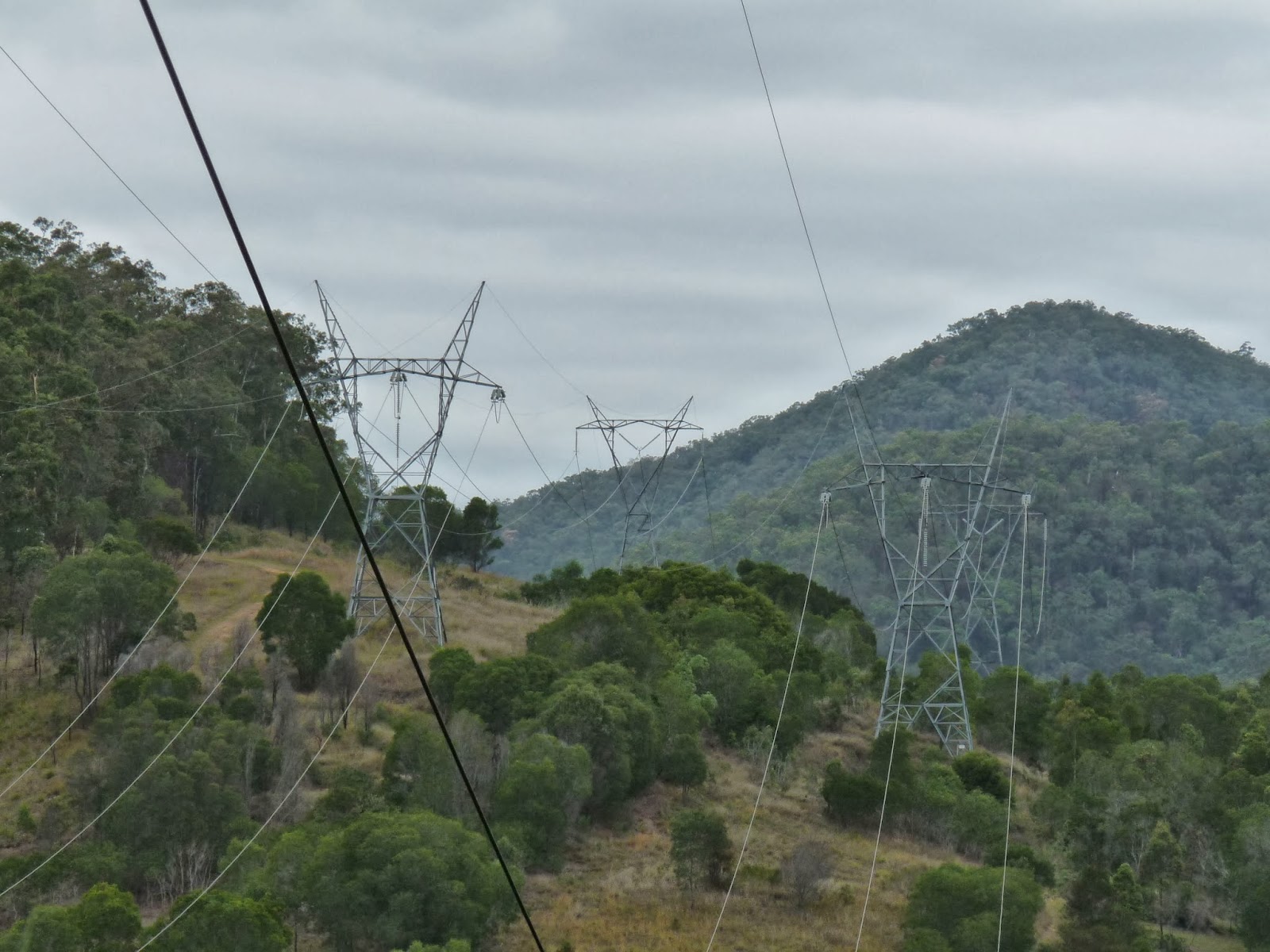

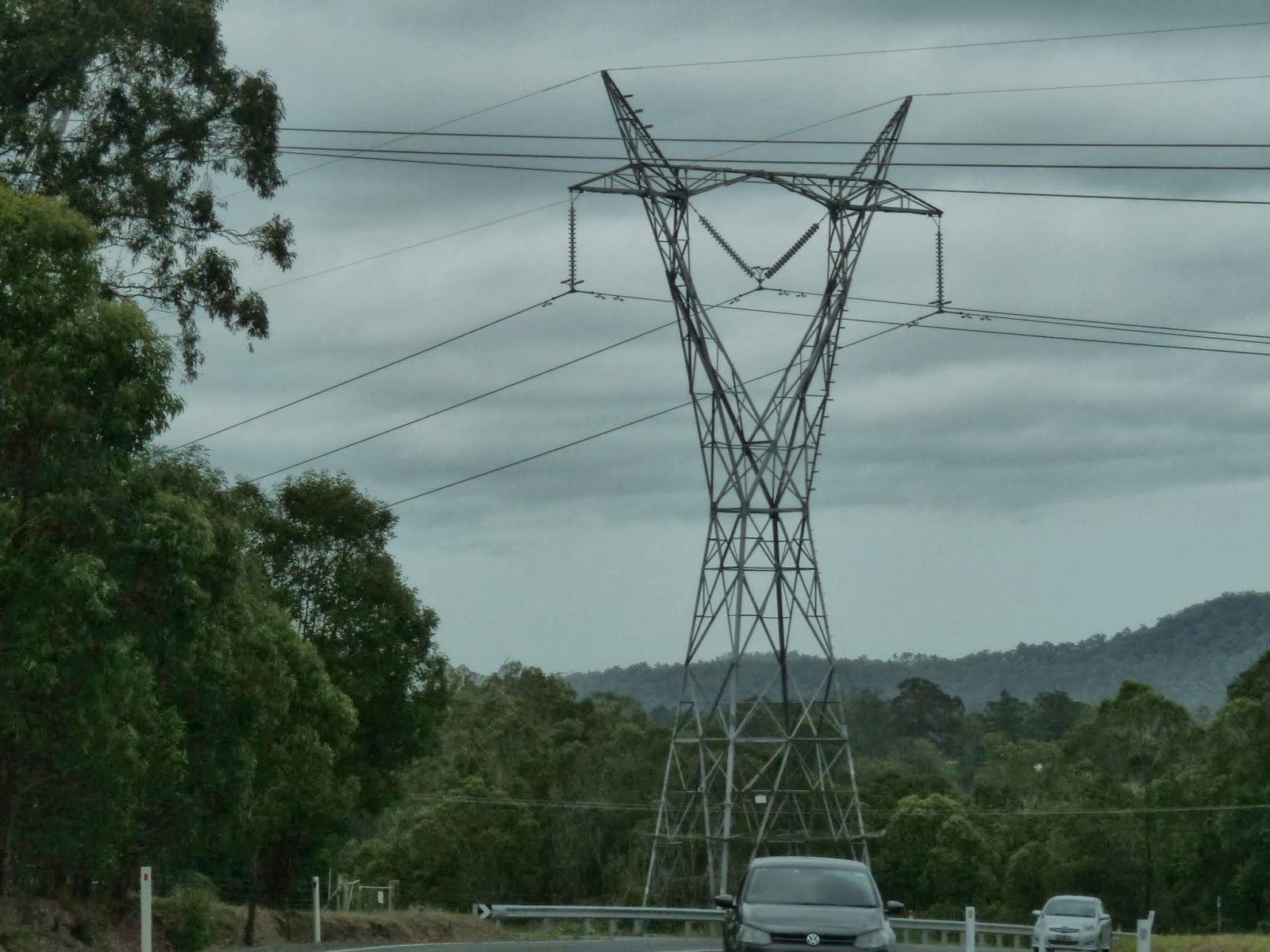

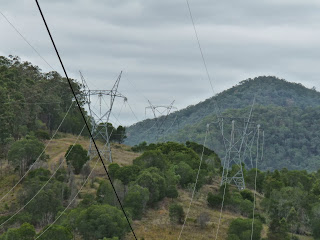

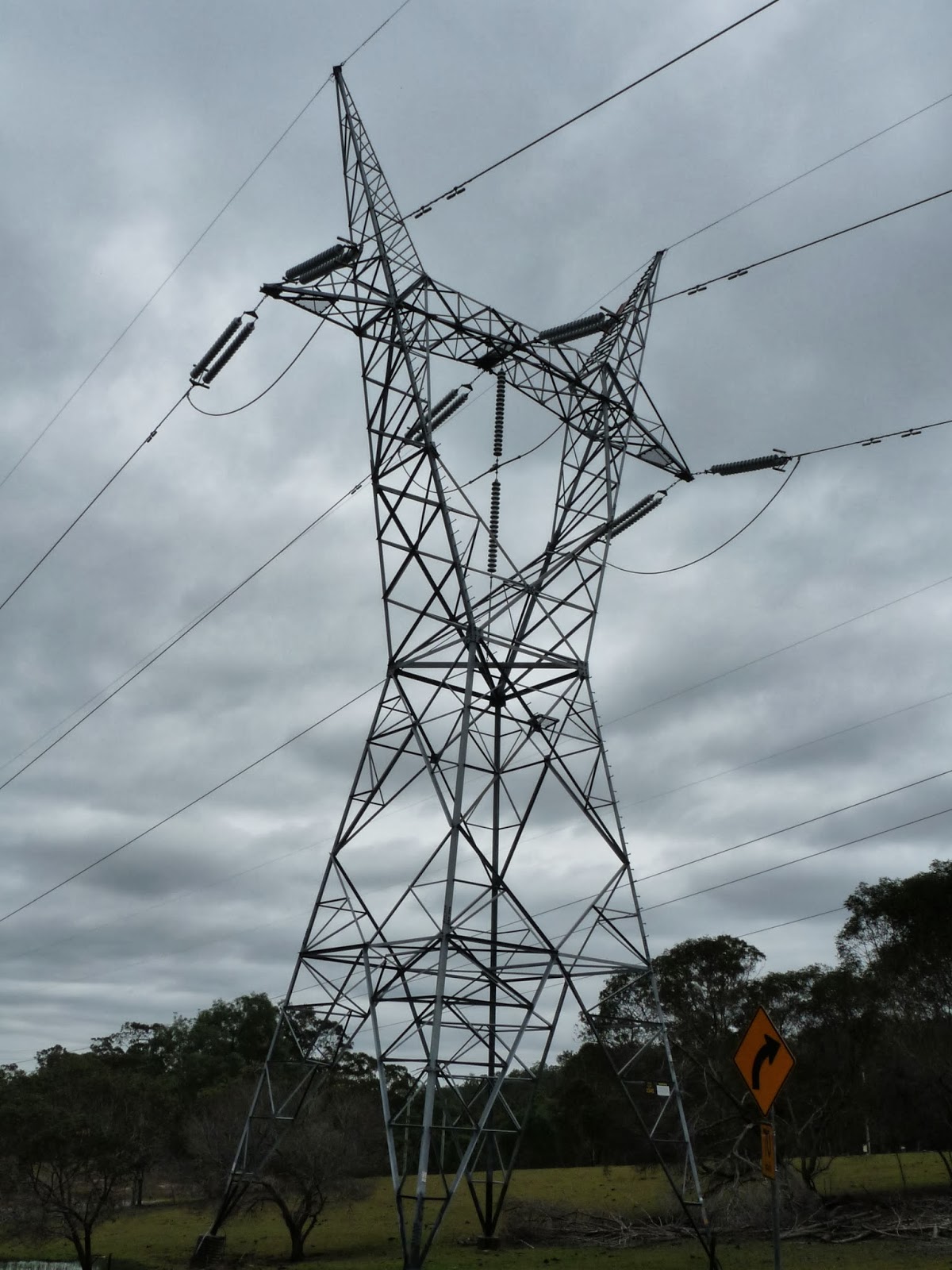

Ligne 330KV près de Beechmont (Queensland)

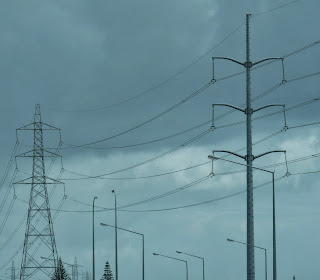

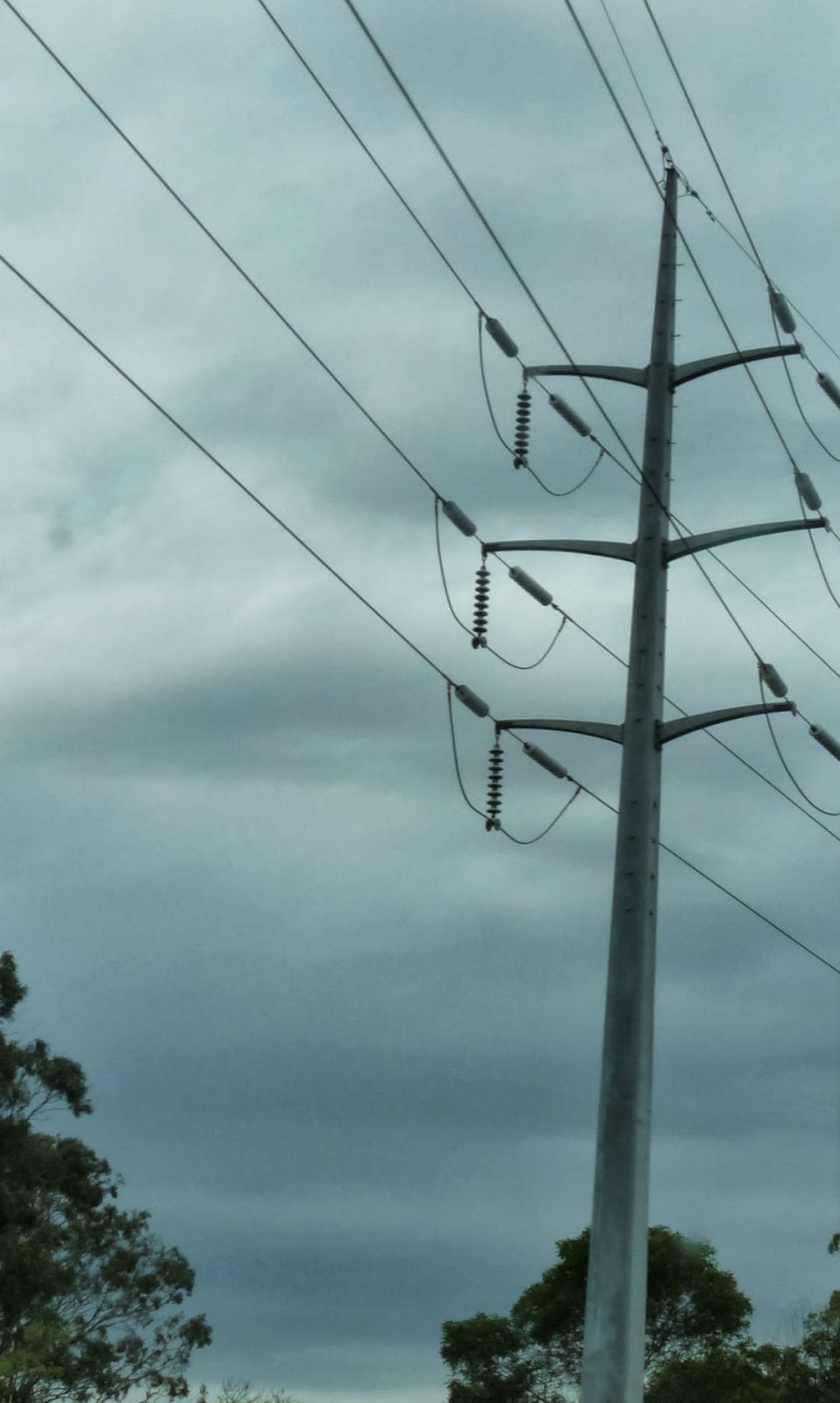

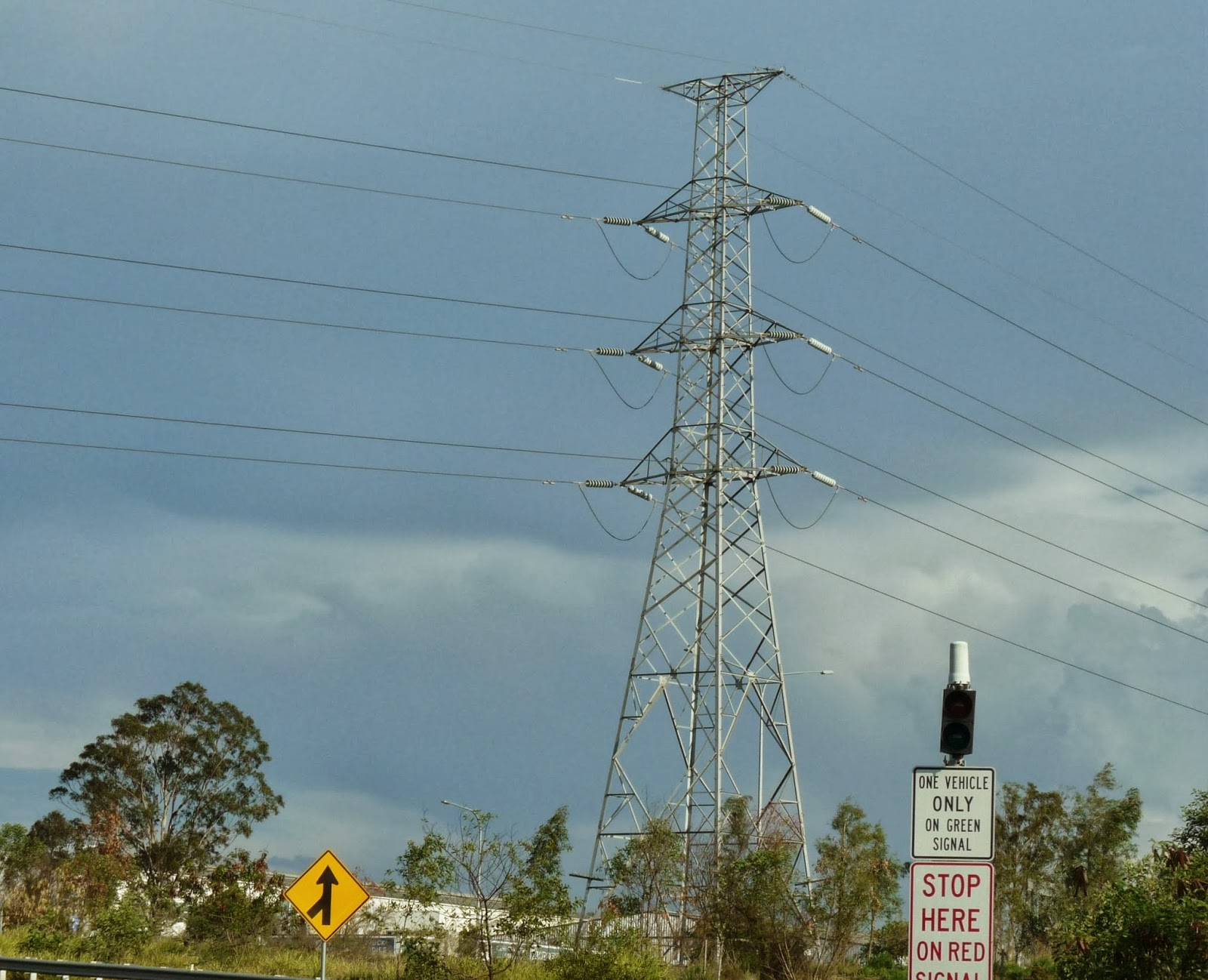

Lignes 132KV et 275KV près de Brisbane, Queensland

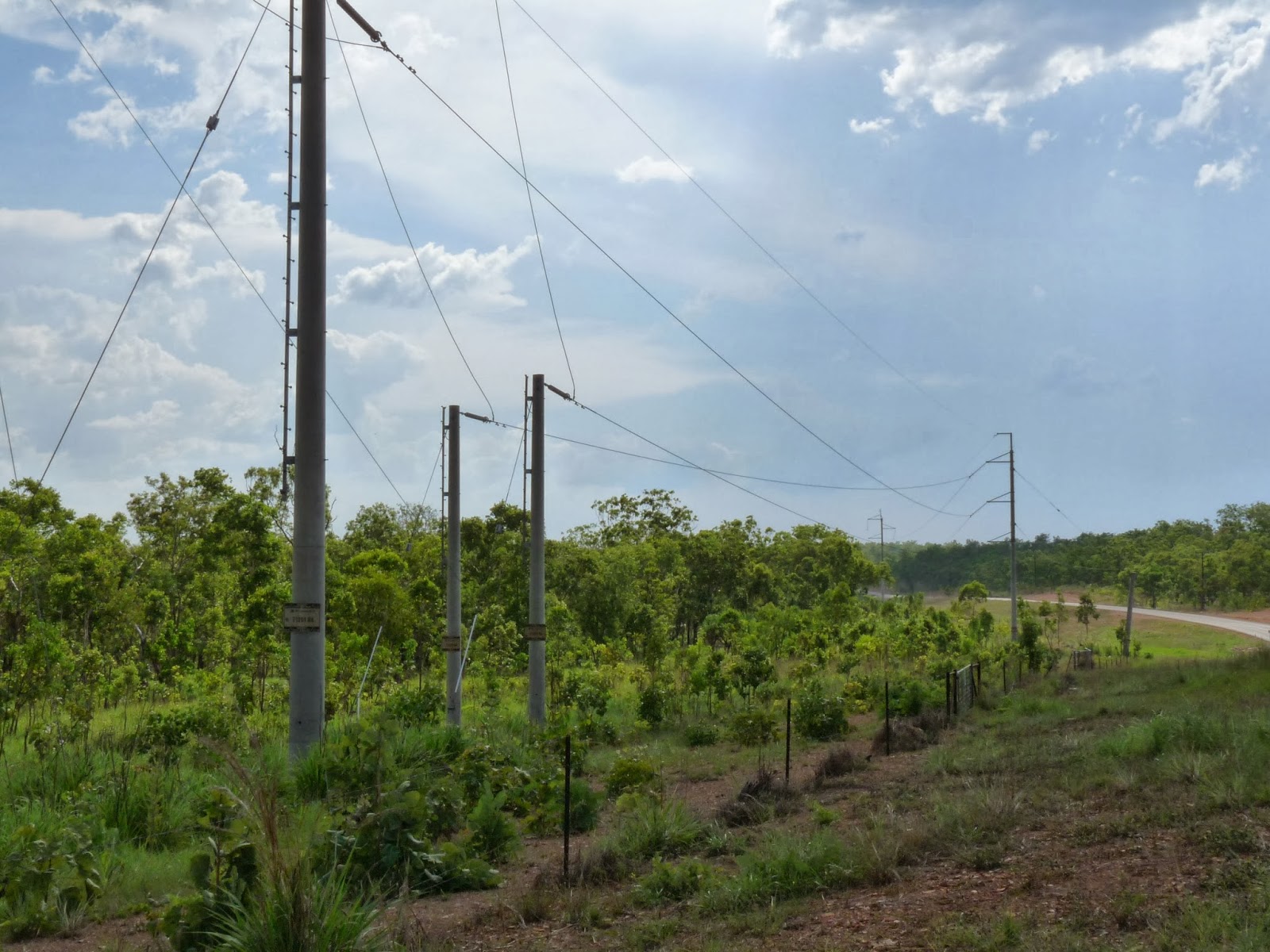

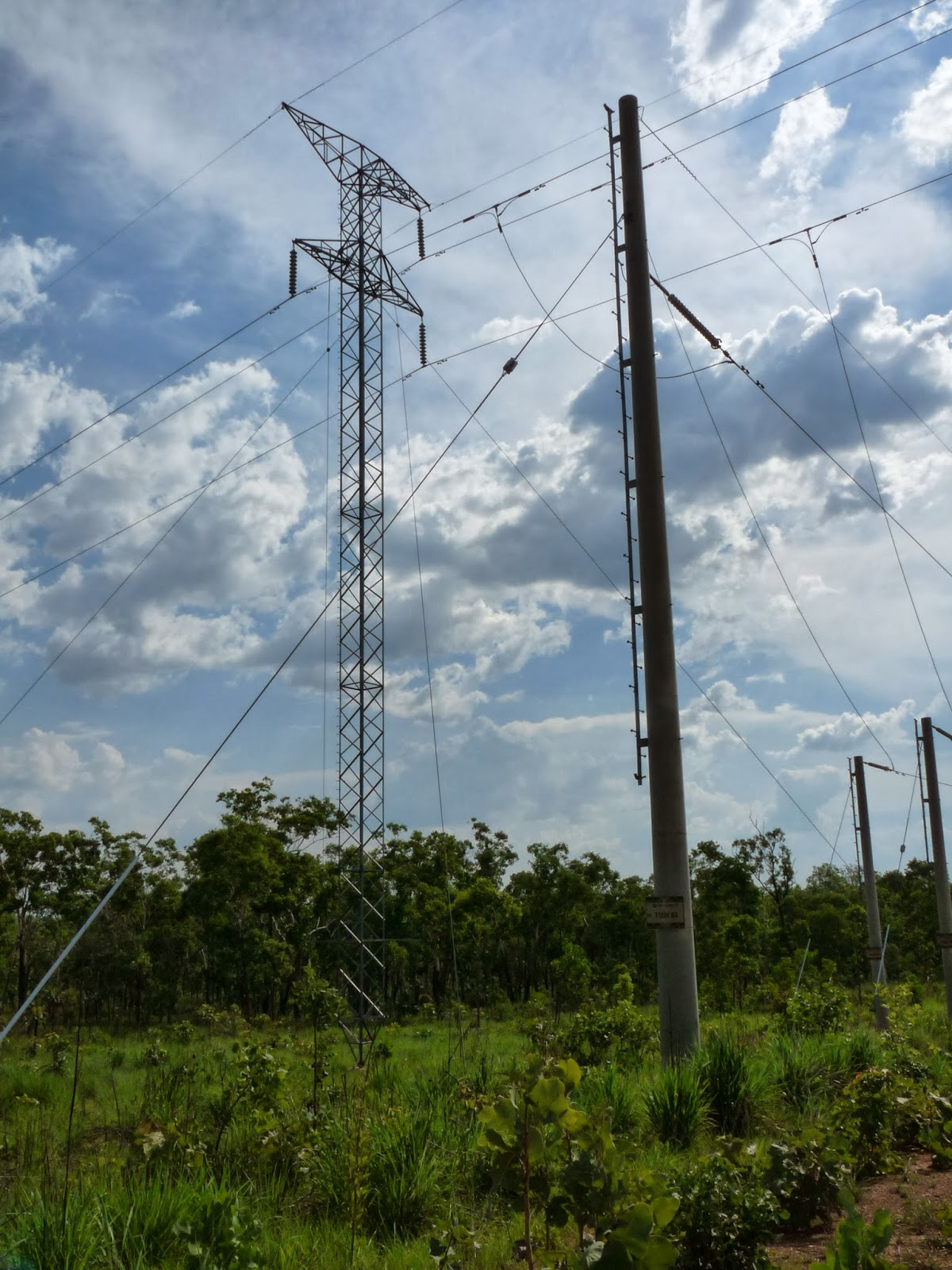

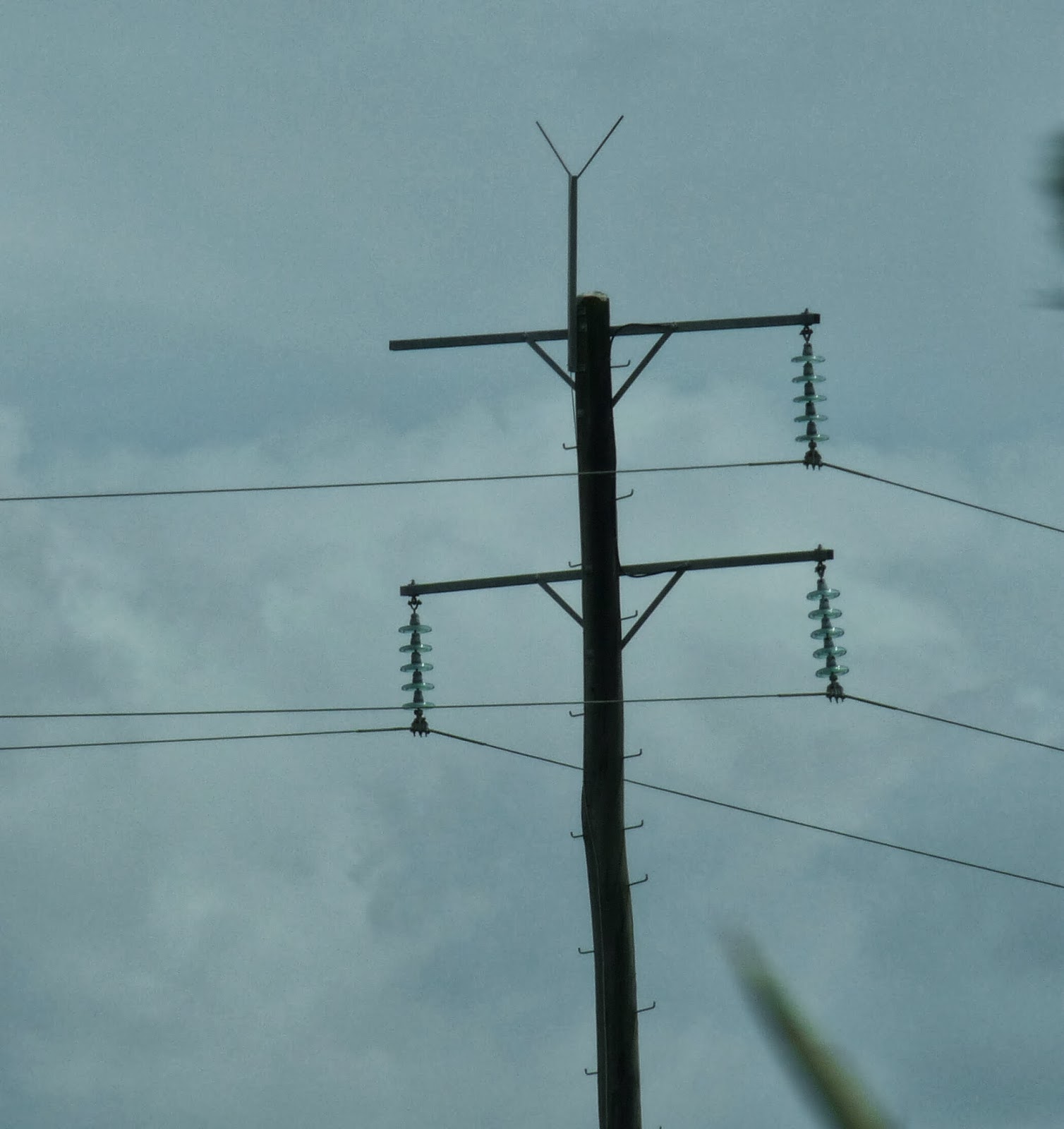

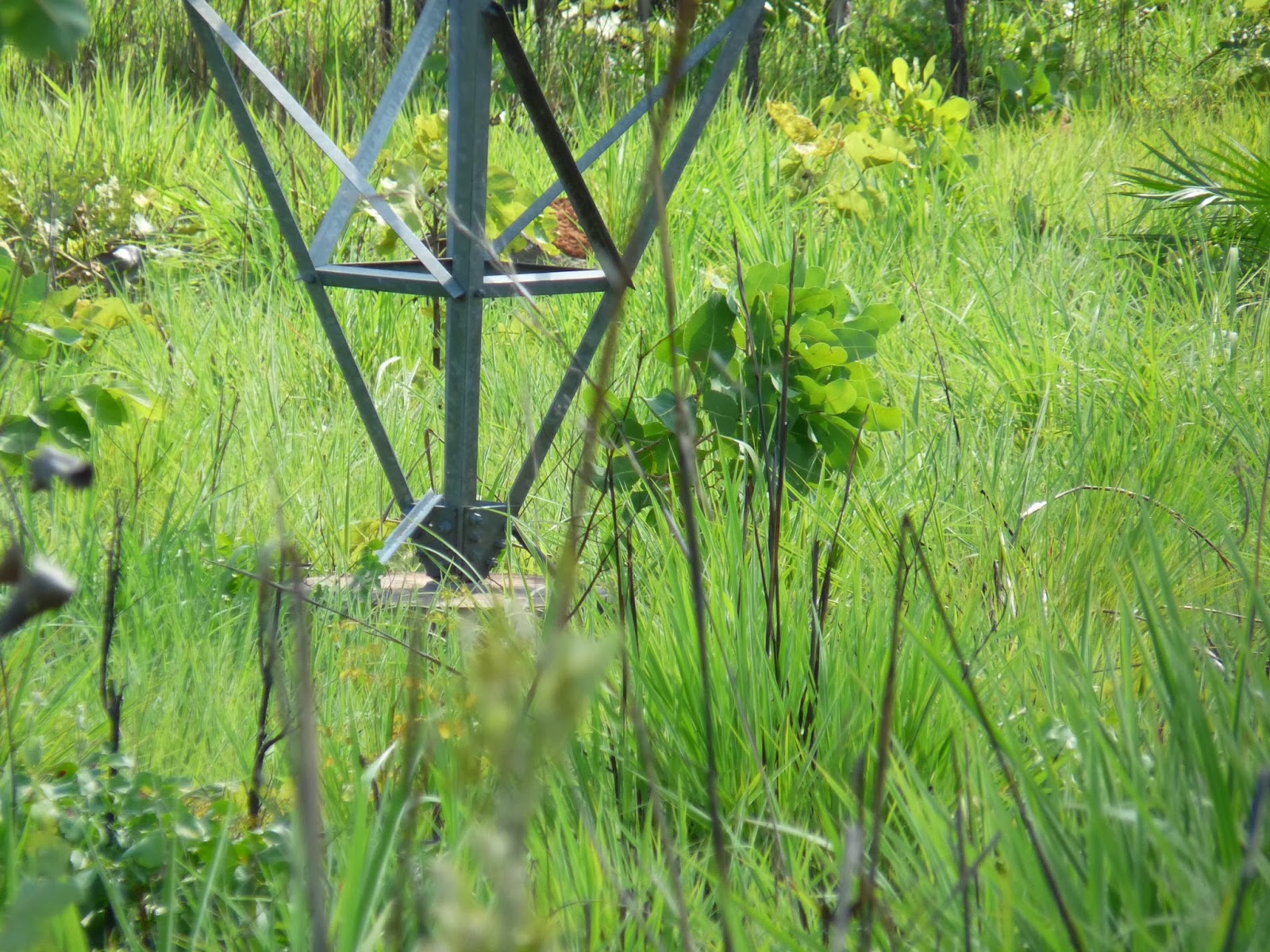

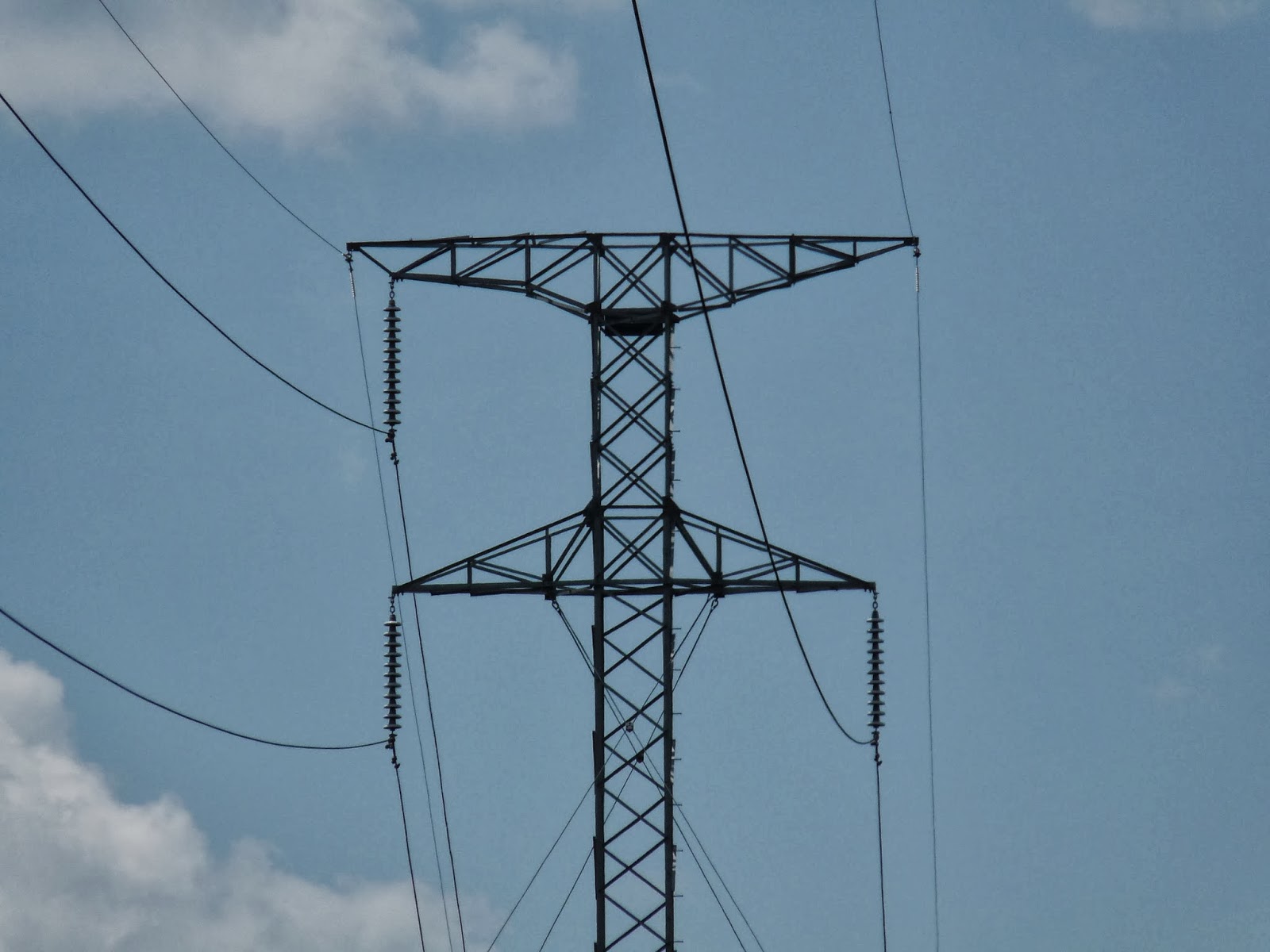

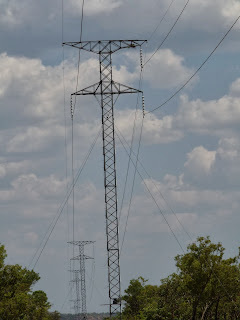

Ligne 132KV près de Batchelor (Northern Territory) + piquage

  ***************************************************************

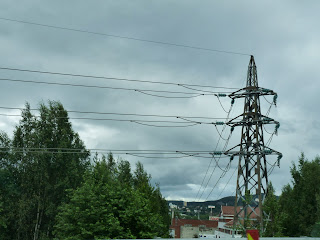

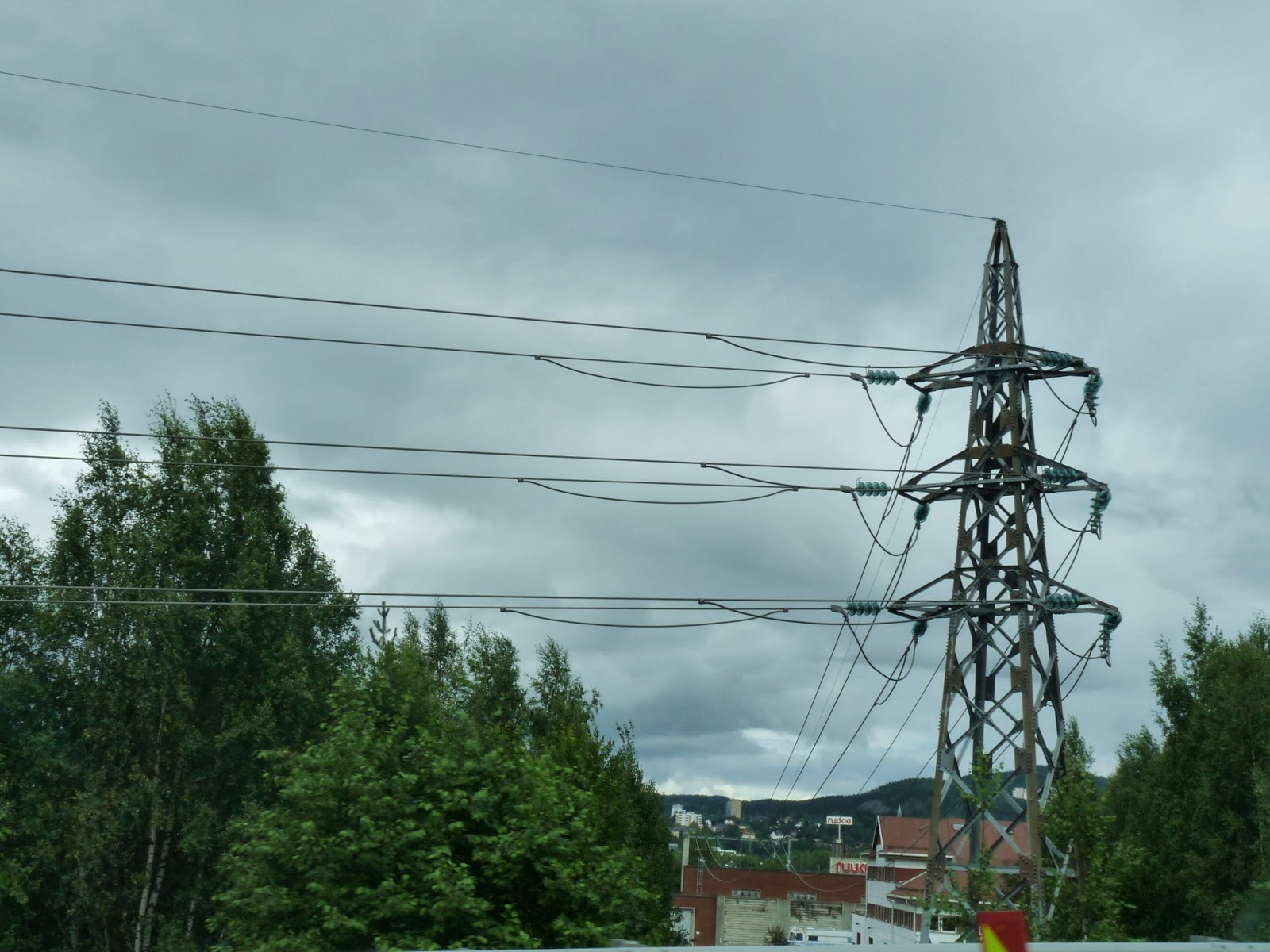

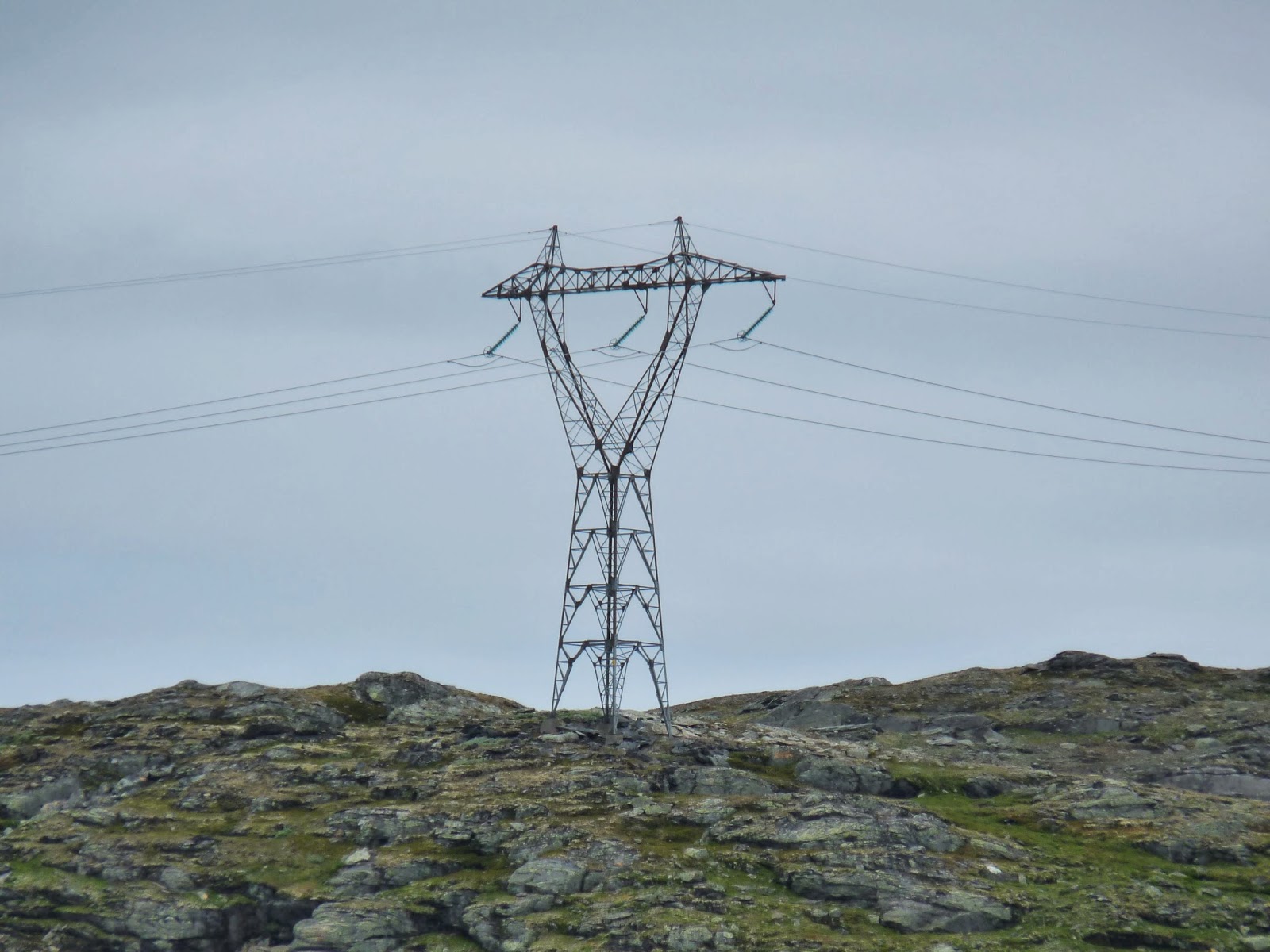

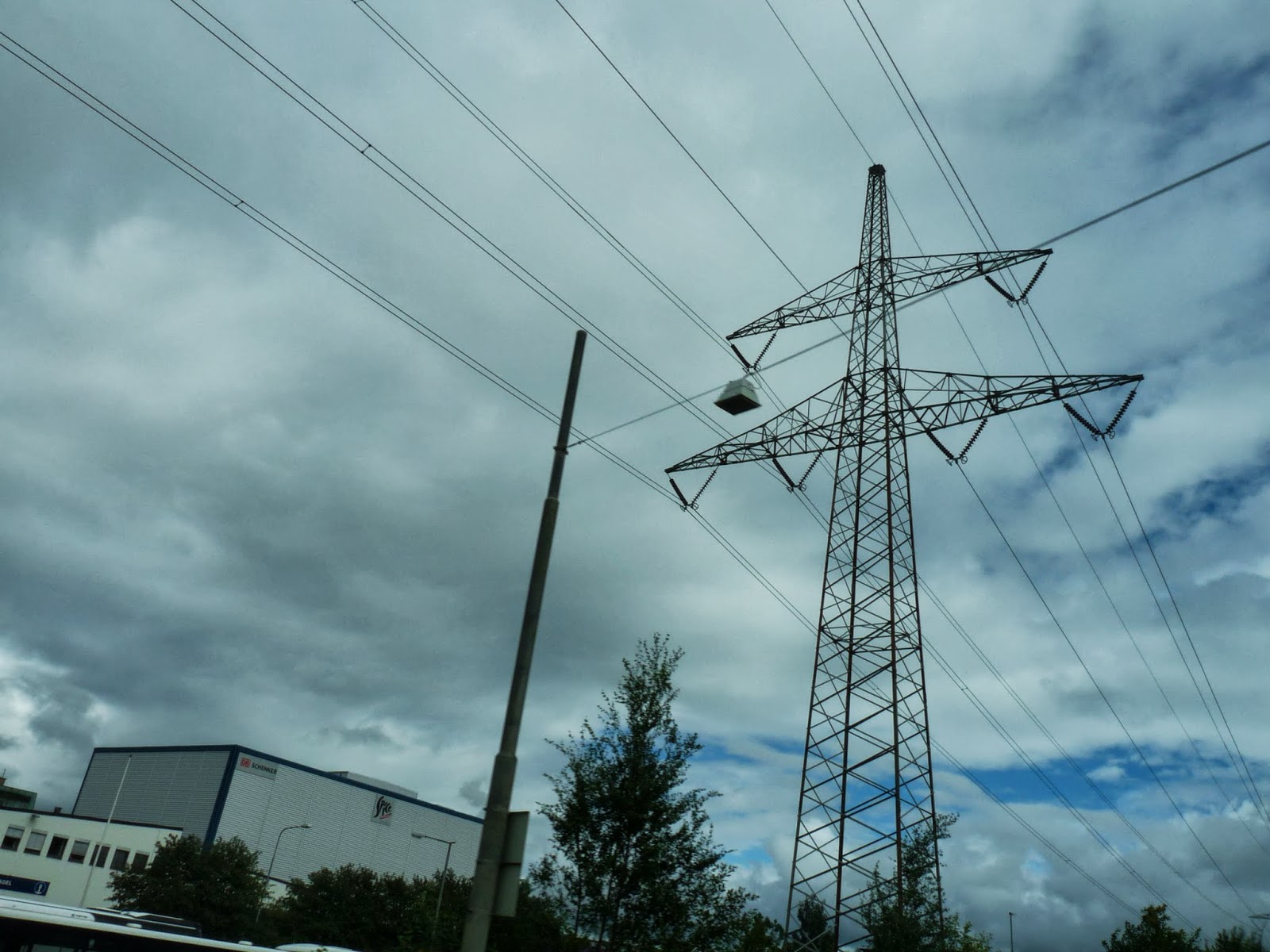

Pylônes en Norvège:

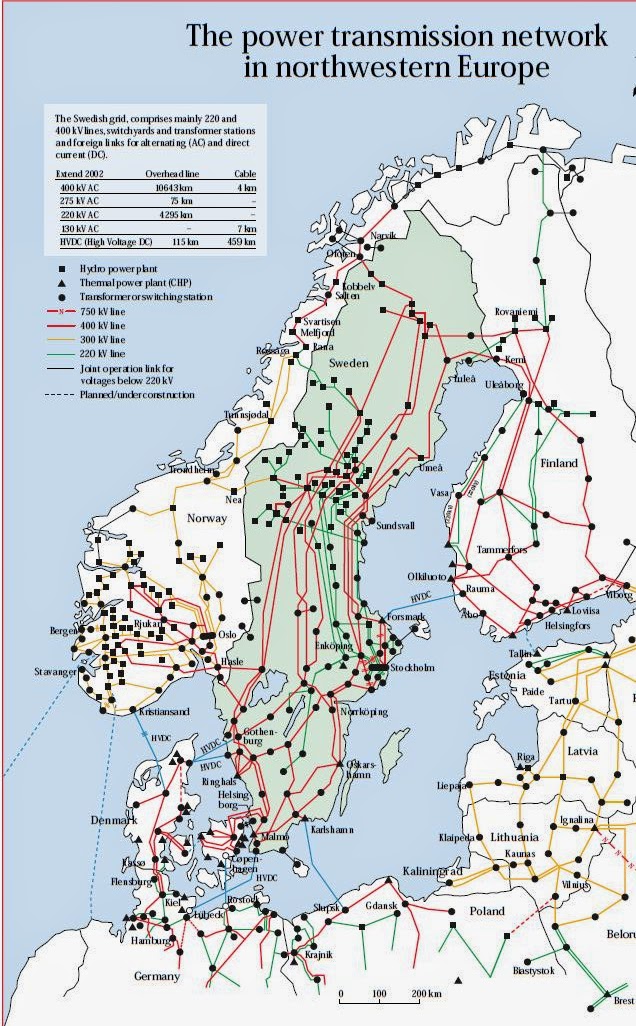

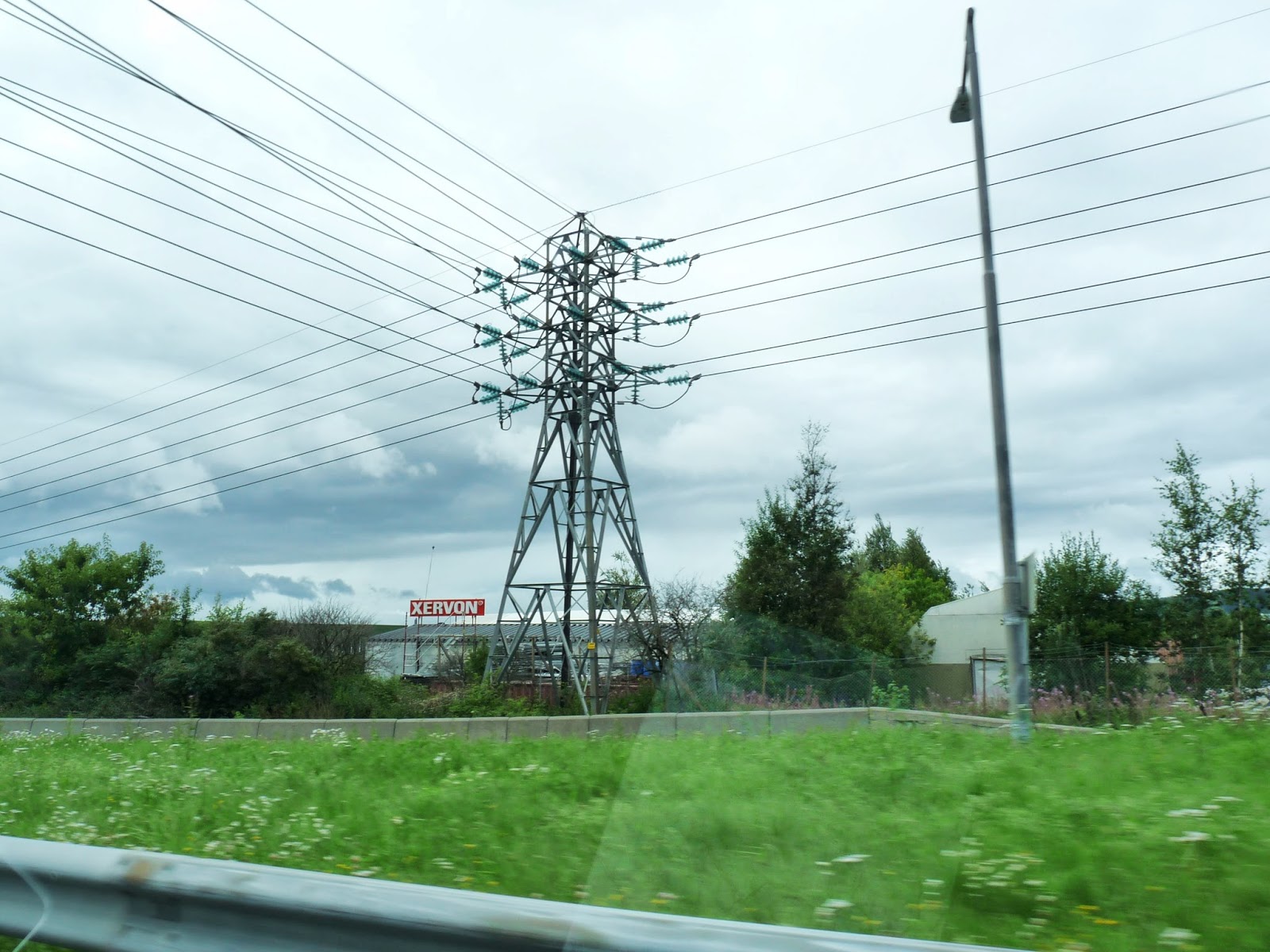

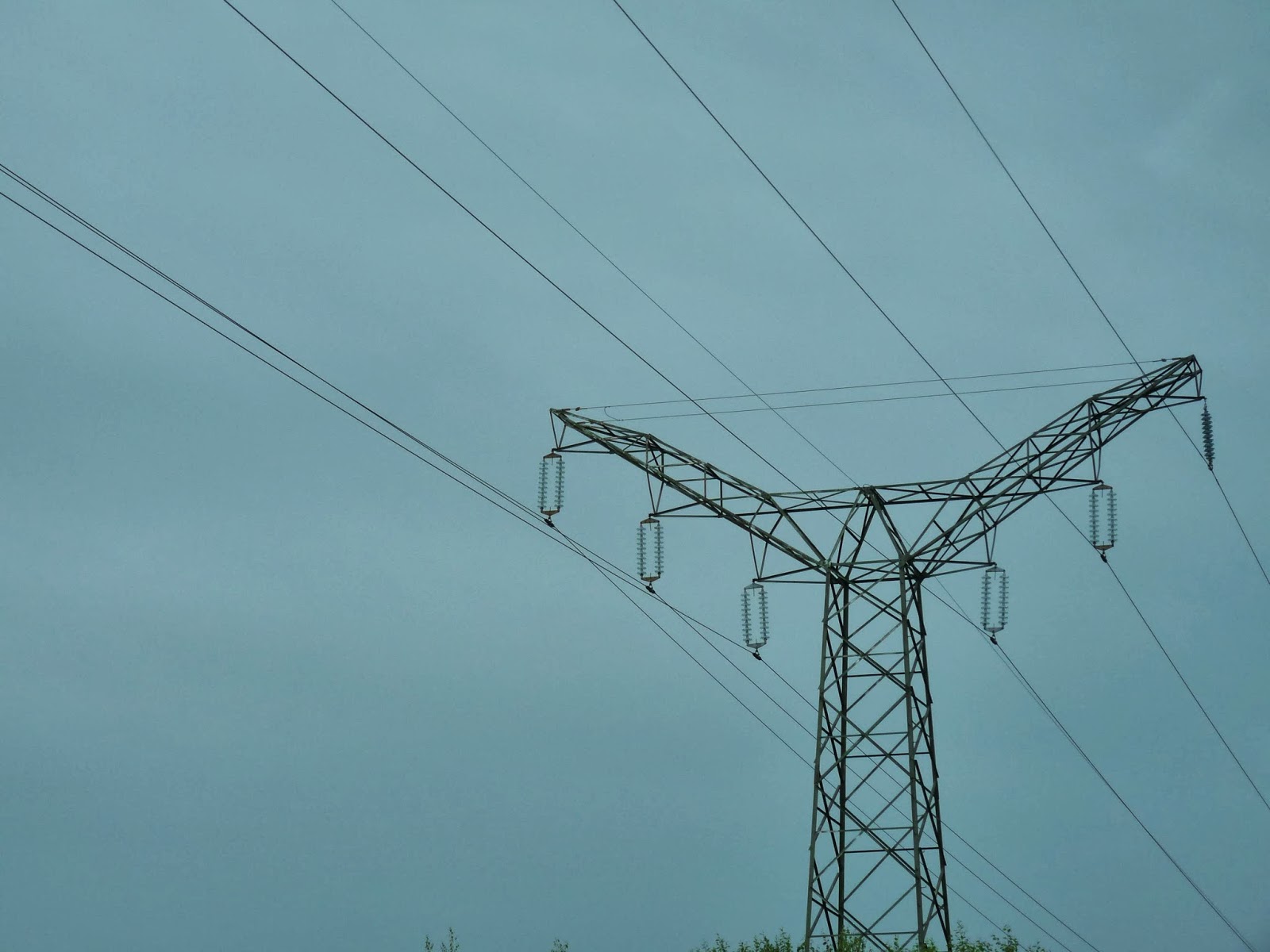

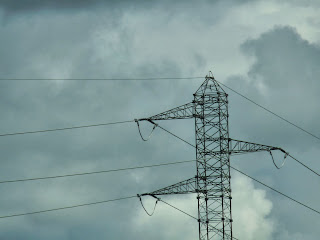

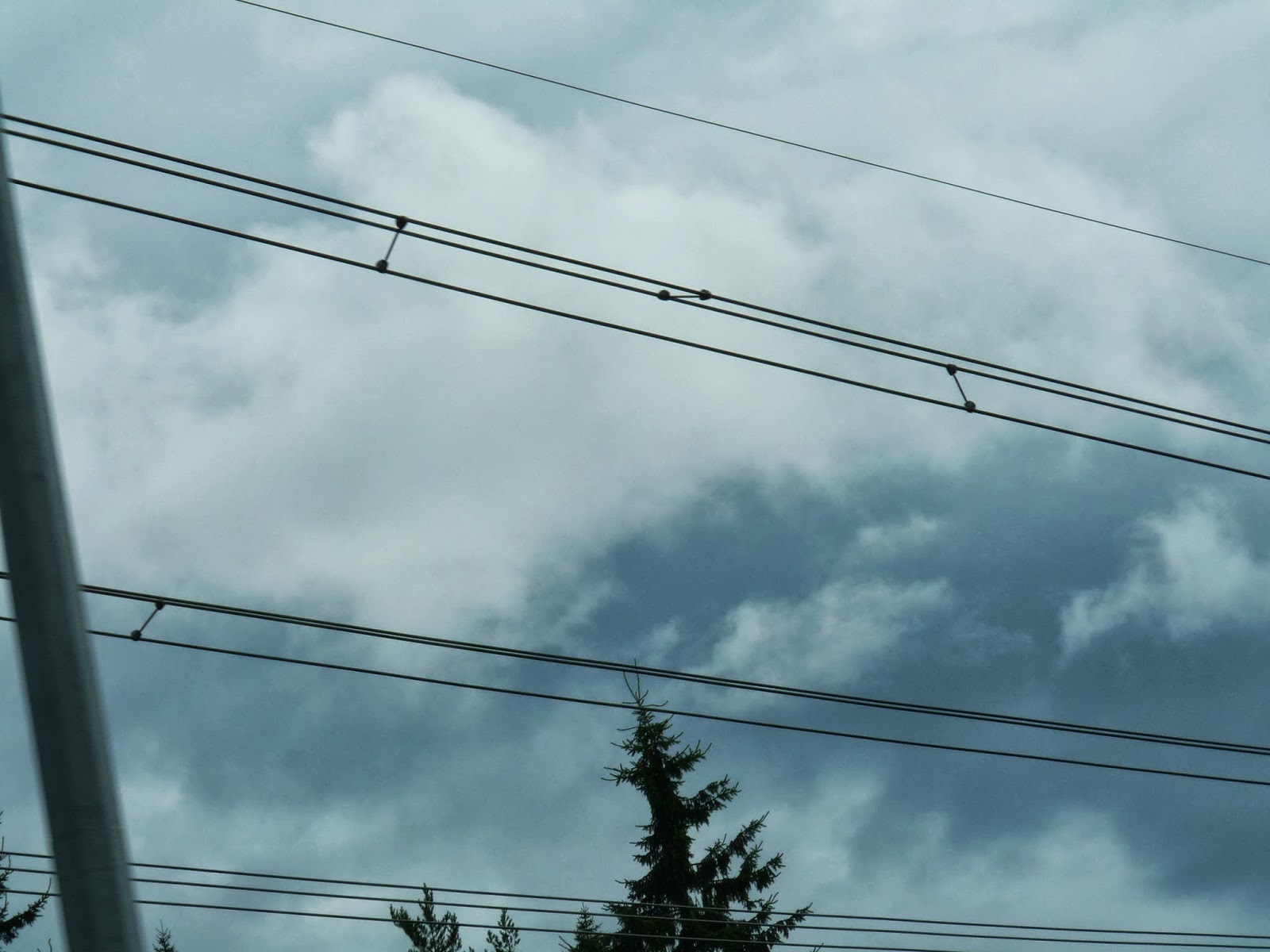

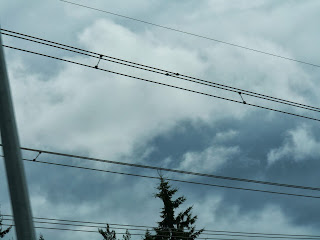

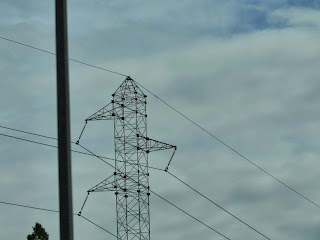

Le Reseau HTB Norvégien de 400kV, 300kV, 220kV

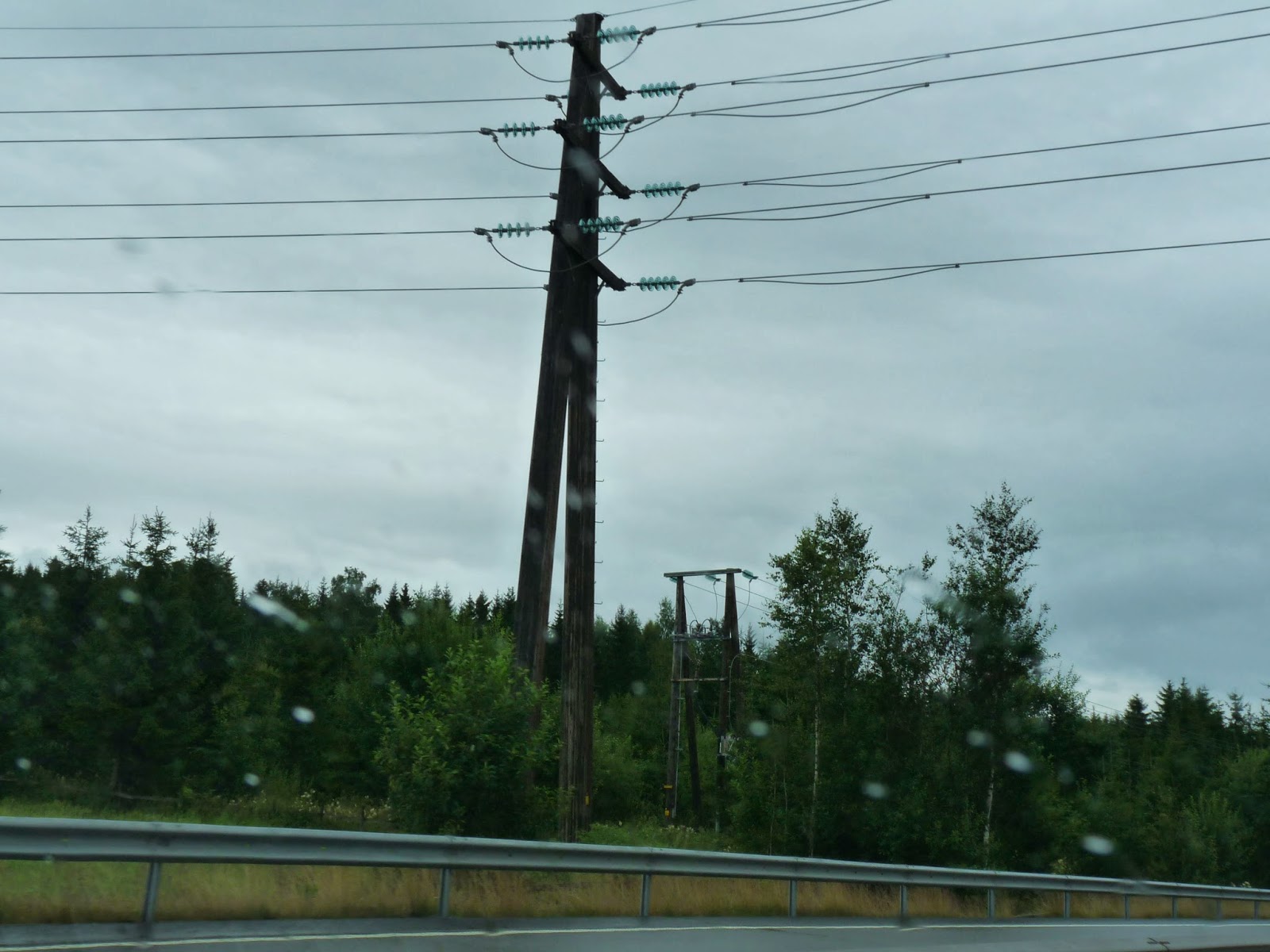

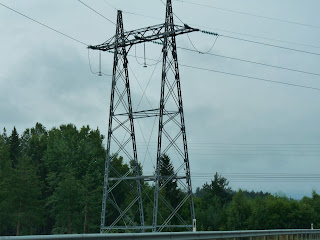

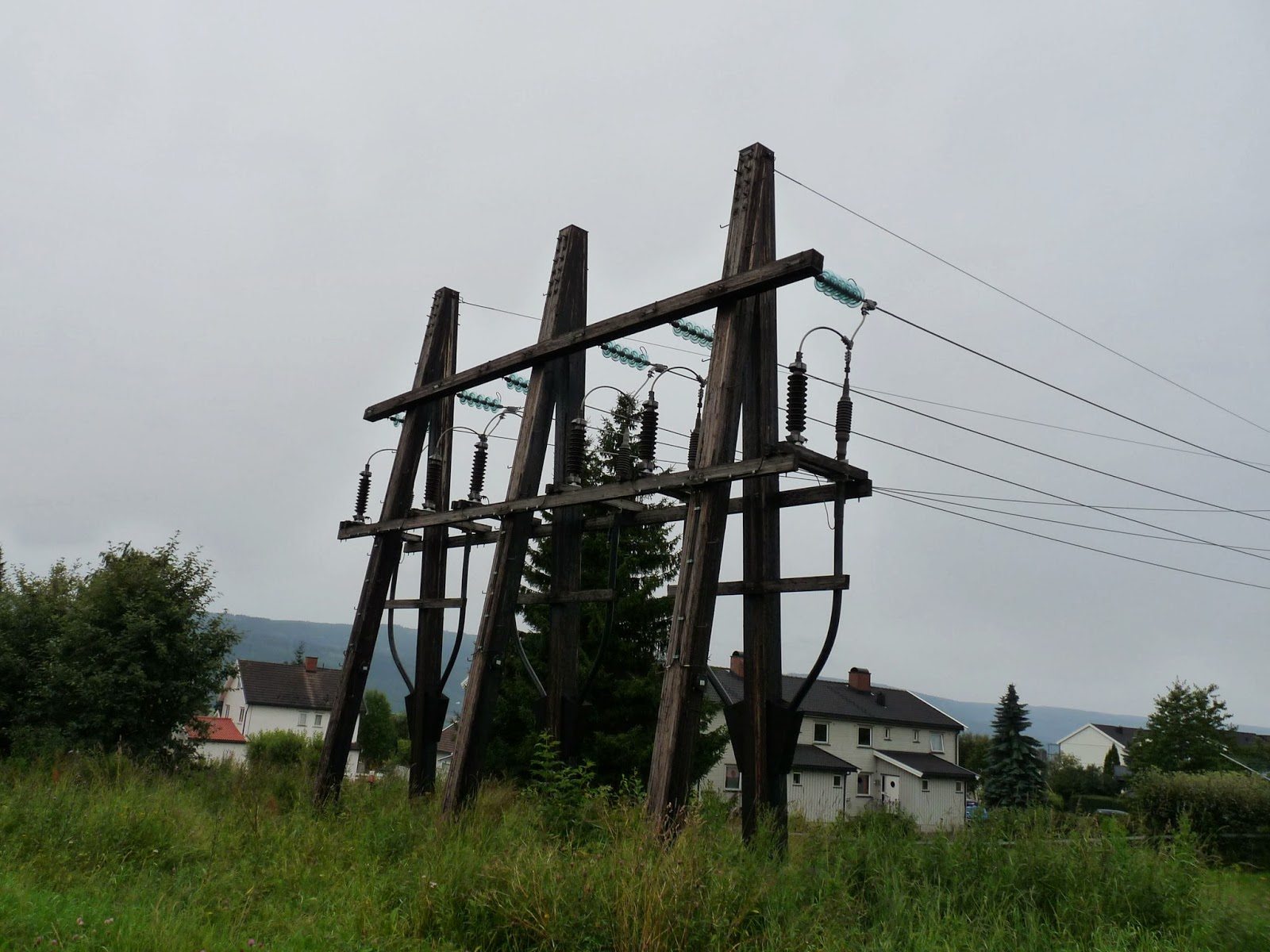

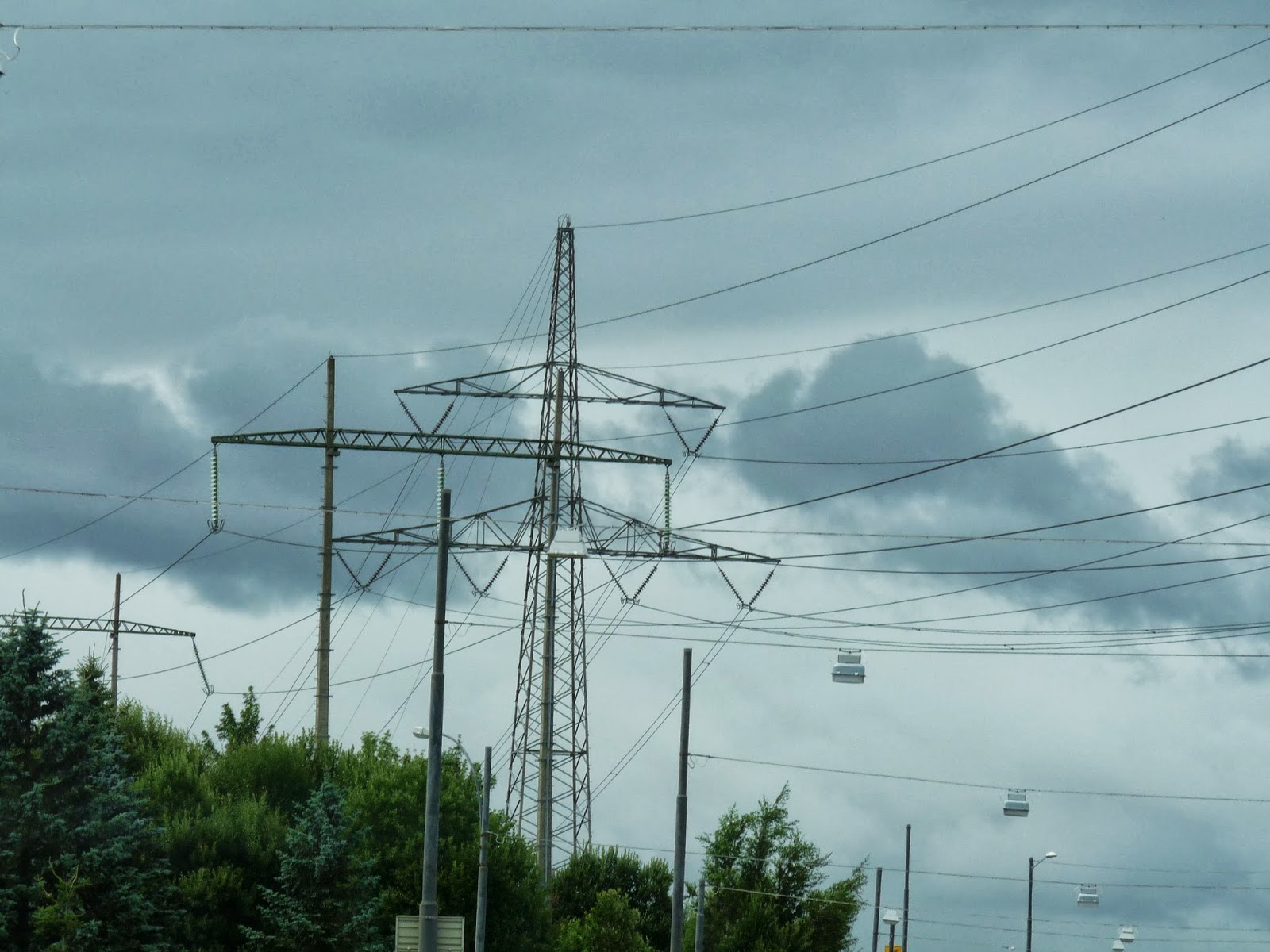

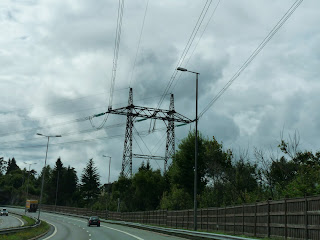

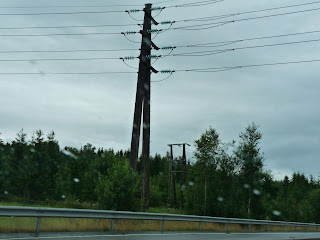

les originalités vues:
